1.6A 低壓雙橋有刷電機驅動器
其可提供移動設備、家庭電子產品和USB驅動器等干電池供電的低壓設備所需的低電壓（1.8V）和大電流（1.6A）
發布時間：2020-09-29
近年來，隨著物聯網技術的不斷進步和無線技術的日益廣泛應用，人們對可通過智能手機和其他工具進行遠程操作的應用的需求正日益增加，因此電池供電型電機控制也日漸受到重視，這一趨勢推動了人們對支持1.8V低電壓驅動設備的驅動器IC的需求。東芝新型雙H橋驅動器IC采用東芝面向低電壓驅動的DMOS專門工藝，不僅保證了低電壓運行的穩定性，而且延長了電池壽命。此外，該產品還通過低導通電阻[3]減少IC損失來提高電機轉矩。該新產品適用于由電壓相對較低的電池（1.8V至6.0V）驅動的電機應用。
1.6A 低壓雙橋有刷電機驅動器特性
1.低電流消耗延長電池壽命。(在工作模式下，VM = 3.0V且Ta = 25°C，ICC = 0.6mA(典型值); 待機模式下，VM = 3.0V且Ta = 25°C，ICC = 0 μA(典型值)
2.低導通電阻降低電機驅動器中的電壓降所產生的IC損耗并增加電機輸入電壓，有助于提高電機轉矩。
（Ron = 0.22Ω(典型值) (當VM = 5V 且Ta=25°C時，高邊和低邊之和);
3. 低工作電壓范圍：1.8V 至 6.0V;
4. 輸出電流(絕對最大額定值)：1.6A；
5. 雙H橋驅動，可同時驅動2路有刷電機；
6. 可選擇正轉\反轉\停轉模式；
7.面向過流保護、過熱保護、欠壓鎖定的錯誤檢測功能有助于提高設備安全性。
1.6A 低壓雙橋有刷電機驅動器應用
由電壓相對較低的電池 （1.8V-6.0V） 驅動的電機應用、采用3.7V鋰離子電池的移動設備（攝像頭和緊湊型打印機）、家用產品（燃?xì)庠罹?、智能電表、電子鎖等）、采用兩節1.5V干電池的玩具和采用5V USB電源的設備。
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

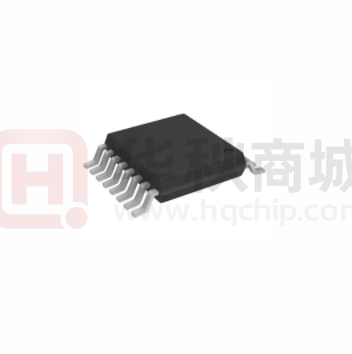

 | | TC78H651AFNG(O,EL) | 電機驅動器及控制器-接口及驅動芯片 | IC MCD 雙H橋直流有刷驅動器 1.8V/1.6A TSSOP16 | 在線訂購 |
