IPS4260L 四通道低壓側智能電源開關
STMicroelectronics 的單片式高速驅動器件（IPS4260L Quad Low-Side Intelligent Power Switch）能夠驅動四個獨立的容性、阻性或感性負載
發布時間：2018-06-13
STMicroelectronics 的 IPS4260L 是一款單片式高速器件，能夠利用單側連接電源電壓來驅動四個獨立的容性、阻性或感性負載。四個集成二極管可鉗制感性負載引起的關閉瞬變。
內置熱關斷功能可保護芯片，防止超溫和短路。為了最大程度地降低負載短路或過載時的功率耗散，該裝置實現了非耗散式短路保護，以限制負載平均電流值并防止器件過熱。完整診斷功能提供了熱關斷、開路負載以及四個功率級通道的狀態：如果對應通道出現超溫或關斷情況，每個 I/O 都會被拉低。通過監控輸入引腳的電壓，可以檢測故障反饋；兩個診斷引腳提供關于開路負載和熱關斷情況的信息?？赏ㄟ^外部電阻器，對斷路延遲時間和限制電流值進行編程。
IPS4260L 四通道低壓側智能電源開關特性
8 V 至 50 V 工作電壓范圍
四個獨立的受保護通道
VCC 欠壓鎖定
高速工作（tr，tf < 1 μs）
可通過外部電阻器編程的負載電流限制水平
典型工作負載電流：0.5 A（每通道）/ 2 A（單一通道）
熱獨立結溫過高保護
可通過外部電阻器編程的非耗散短路保護（斷路）
由外部下拉電阻器激活的開路負載（關斷狀態）和對地短路常見診斷
通過可箝制關閉瞬變的集成箝位二極管實現快速感性負載消磁
接地和 VCC 斷線保護
VCC 過壓保護
常見開路負載診斷
常見熱關斷和過載診斷
每通道熱關斷診斷
設計符合 IEC 61131-2 標準

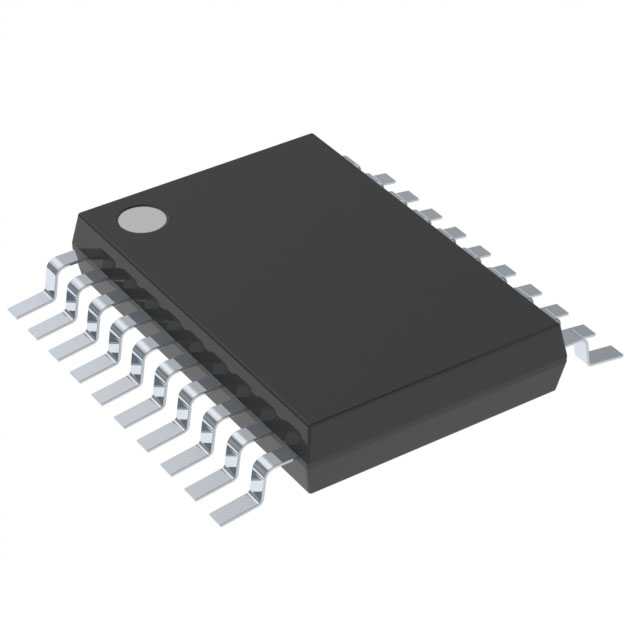

小型化 HTSSOP20 封裝
IPS4260L 四通道低壓側智能電源開關應用
一、工廠自動化、可編程邏輯控制：
低功率耗散
廣泛的診斷功能
完全保護
二、工業自動化、工業 PC 外設輸入/輸出：
完全保護
廣泛的診斷功能
較低的功率耗散
三、過程控制，數控車床：
高電流限制
完全保護
工作溫度：-40°C 至 +125°C
四、通用低壓側開關應用
