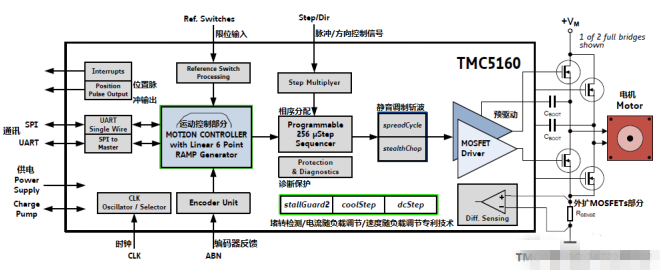

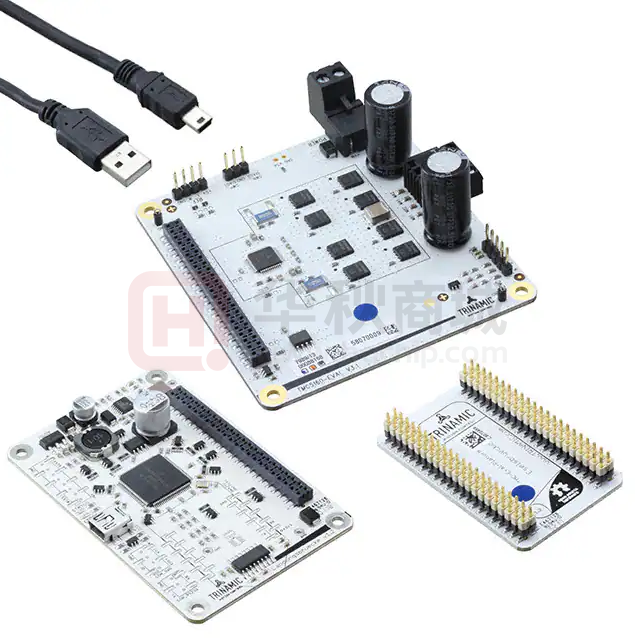

• TMC5160驅控芯片參數如下：

• 2 相步進電機高達 20 A 線圈電流（外部 MOSFET）

• 運動控制器，具有 sixPoint? 斜坡

• 步進/方向接口具有微步插值 microPlyer?

• 電壓范圍 8 VDC 至 60 VDC

• SPI 和單線 UART

• 編碼器接口和兩個基準開關輸入

• 每個全步長的最高分辨率為 256 個微步

• stealthChop2? 靜音工作和平滑運動

• 用于中等范圍共振抑制諧振

• spreadCycle 高動態電機控制斬波器

• dcStep? 負載相關速度控制

• stallGuard2? 高精度無傳感器電機負載檢測

• coolStep? 電流控制，可實現高達 75% 節能

• 無源制動和續流模式

• 全保護和診斷

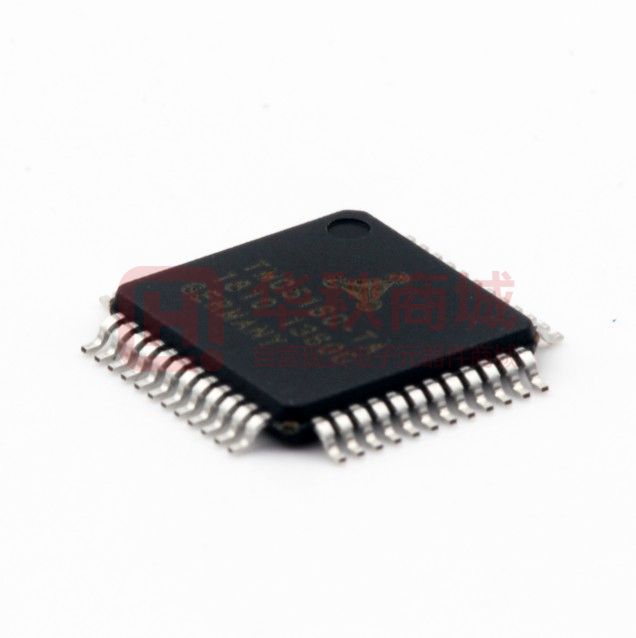

• 緊湊的尺寸 9 x 9 mm TQFP48/8 mm x 8 mm QFN 封裝



優勢：

冷步操作：

• 能源效率-消費下降到75%

• 電機產生較少的熱-提高機械精度

• 更少的冷卻基礎設施——用于電機和驅動器

• 便宜的馬達-做這個工作！

步進電機的自動換相方式：

• 馬達-永不失去腳步

• 應用程序-盡可能快地工作

• 加速度——盡可能高的自動

• 能效最高限速

• 便宜的馬達-做這個工作！




正弦波查找表：

• 微步-極低成本電機的改進

• 馬達運行平穩安靜

• 扭矩減小的機械共振產生改進的扭矩

1. 機器人和工業驅動器

2. 紡織、縫紉機

3. 包裝機械

4. 工廠和實驗室自動化

5. 高速 3D 打印機

6. 液體處理

7. 醫療

8. 辦公自動化

9. 有線閉路電視

10. 自動取款機、現金回收

11. 泵和閥門

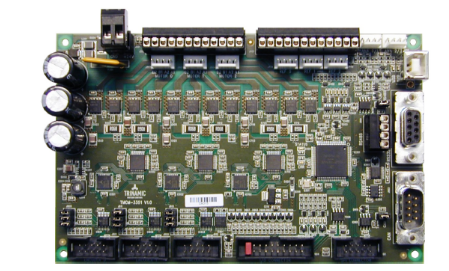

TMC5160模塊：

3軸閉環步進伺服驅動控制模塊支持S曲線加速超靜音驅動

1、電氣參數:

  1.1供電電壓11…28V DC或18…53V DC

  1.2最大驅動電機電流3A RMS或6.5A RMS

2、機械參數:

  2.1電路板尺寸:160mm*100mm*35mm

  2.2四個M3的安裝孔

3、步進電機參數:

  3.1兩相步進電機最大電流3A或者6.5A

  3.2增量編碼器A/B/N(可選),差分或者單端形式(TTL+開漏)

4、接口:

  4.1每個軸都有左右限位輸入

5、八個數字量輸入(兼容24V)

  5.1八個數字量輸出(開漏 6個100毫安 2個1安培)

  5.2一個使能輸入

  5.3四個模擬量輸入(可編程3.3V或10V輸入)

  5.4RS485,CANopen,USB,RS232,EtherCAT

6、性能:

   6.1高效能,低發熱

   6.2集成各種保護功能

   6.3可在運動過程中實時改變目標位置,速度,加速度等參數

   6.4實時運動軌跡生成,直線加速或S曲線加速

   6.5每軸可以同步運動或者單獨運動,可編程控制

   6.6最大細分?jǐn)?shù)256細分

   6.7可通過外部編碼器實現大位置閉環,避免丟步

7、軟件:

   7.1自帶編程軟件

   7.2支持CANopen,EtherCAT總線控制

   7.3支持二次開發

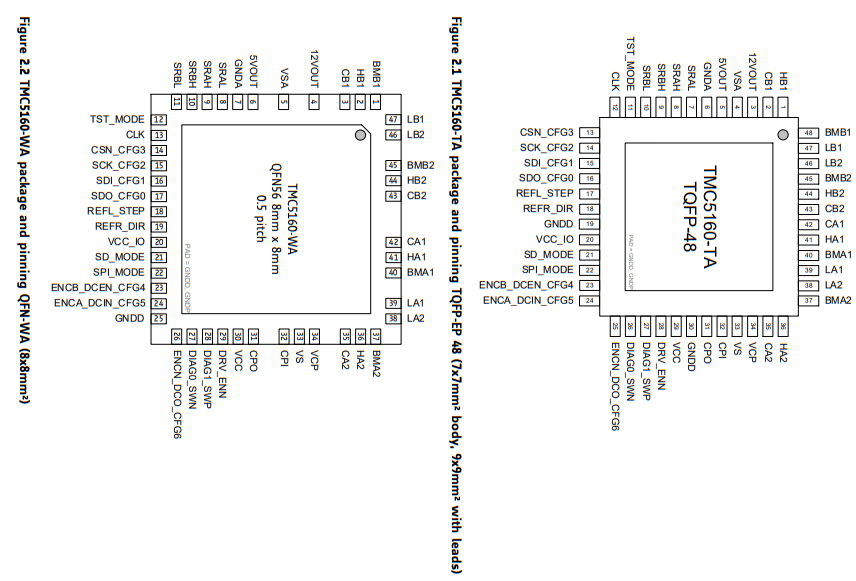

封裝：

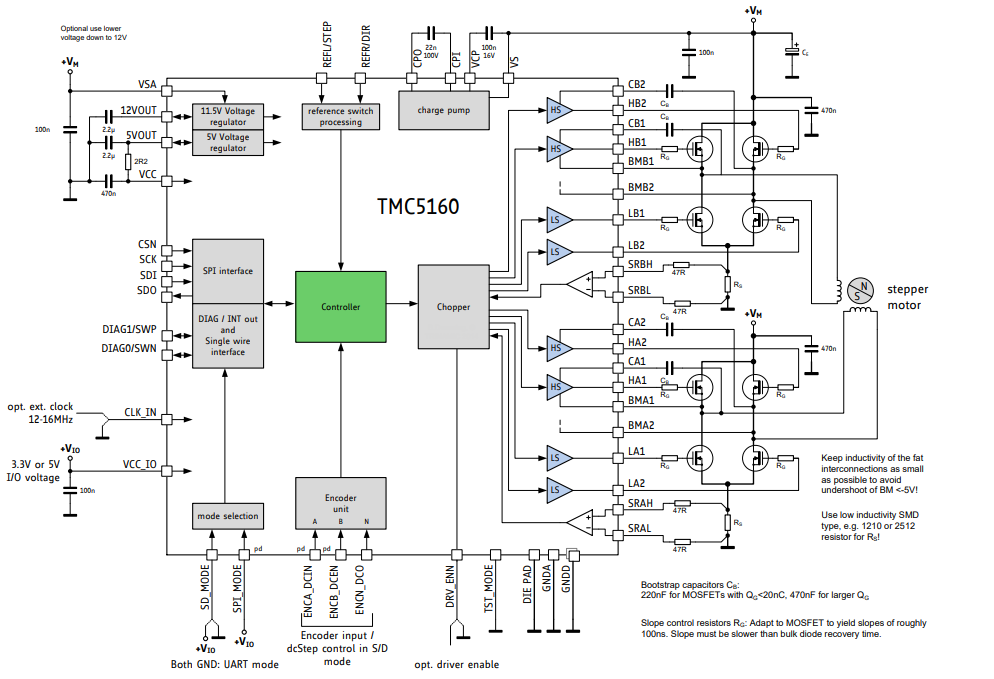

標準應用電路：

<
