帶集成驅動器 的 ADGM1004/ADGM1304 SP4T MEMS 開關
Analog Devices MEMS 開關（ADGM1004/ADGM1304 SP4T MEMS Switches with Integrated Driver）適用于繼電器替代、射頻測試儀器和射頻開關
發布時間：2018-06-13
ADGM1004 和 ADGM1304 是寬帶、單極、四擲 (SP4T) 開關，采用 ADI 微機電系統 (MEMS) 開關技術。這種技術可實現小巧、寬帶寬、高線性度、低插損開關，工作頻率低至 0 Hz/DC，使其成為寬范圍 RF 應用的理想開關解決方案。集成的控制芯片可產生所需高壓，通過互補金屬氧化物半導體 (CMOS)/低電壓晶體管晶體管邏輯 (LVTTL) 兼容并行接口對開關進行靜電控制。所有四個開關均可獨立控制。ADGM1004 在 0 HZ/DC 至 13 GHz 之間工作，而 ADGM1304 則支持 0 Hz/DC 至 14 GHz。ADGM1004 的額外優勢是 RF1 至 RG4 和 RFC 引腳具有 5 kV HBM ESD，所有其它引腳則為 2.5 kV。ADI 的 ADGM1004 和 ADGM1304 非常適用于繼電器替換、射頻測試儀器儀表和射頻開關。
帶集成驅動器 的 ADGM1004/ADGM1304 SP4T MEMS 開關特性
ADGM1004 特性
工作電壓低至 0 Hz/DC
導通電阻：1.8 Ω（典型值）
關閉漏泄電流：0.5 nA（最大）
-3 dB 帶寬
RF2、RF3 為 13 GHz（典型值）
RF1、RF4 為 10.8 GHz（典型值）
ADGM1304 特性
工作電壓低至 0 Hz/DC
導通電阻：1.6 Ω（典型值）
關閉漏泄電流：0.5 nA（最大）
供電電壓：3.1 V 至 3.4 V
-3 dB 帶寬
RF1、RF4 為 11 GHz（典型值）
RF2、RF3 為 14 GHz（典型值）

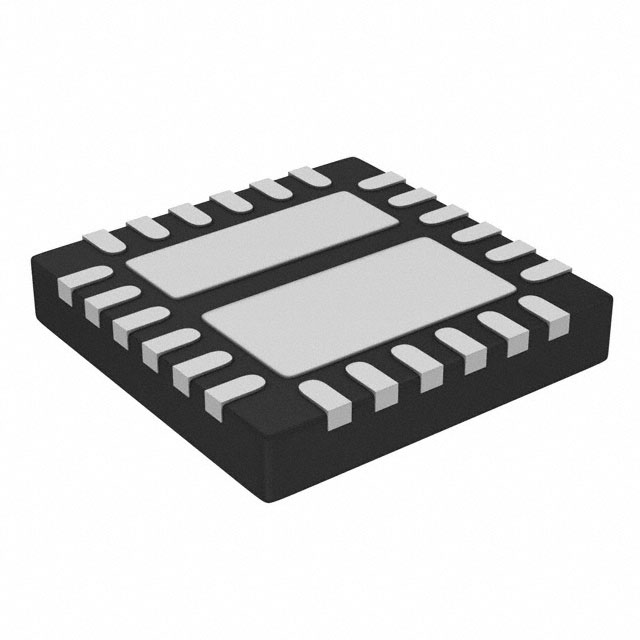

封裝/外殼：24-LFCSP
帶集成驅動器 的 ADGM1004/ADGM1304 SP4T MEMS 開關應用
繼電器替代品
自動測試設備 (ATE)：RF/數字/混合信號
負載/探頭板：RF/數字/混合信號
RF 測試儀器
可重配置濾波器/衰減器
高性能射頻開關
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADGM1304JCPZ-R2 | RF雙工器-射頻/IF和RFID | IC RF SWITCH SP4T 24LFCSP | 在線訂購 | |
 | | ADGM1004JCPZ-R2 | RF其它IC和模塊-射頻器件 | SWITCHSP4T24-LFCSP | ￥798.12000 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-ADGM1004EBZ | RFID評估和開發套件及電路板-射頻/IF和RFID | EVAL BOARD FOR ADGM1004 | 在線訂購 |
