LT6376 ±230 V 共模電壓 10 倍增益差分放大器
Linear Technology 的精密放大器與匹配的薄膜電阻網絡（LT6376 ±230 V Common Mode Voltage G = 10 Difference Amplifier）
發布時間：2018-06-13
LTC 的 LT6376 是一款增益為 10 的差分放大器，具有出色的直流精度、極高的輸入共模范圍和較寬的供電電壓范圍。該器件包含一個精密運算放大器和一個高度匹配的薄膜電阻網絡。它具有出色的共模抑制比 (CMRR)、極低的增益誤差和極低的增益漂移。相比具有高共模電壓范圍的現有差分放大器，LT6376 的 10 倍增益和可選電阻分壓器比率提供更出色的系統性能，允許用戶實現低輸入基準噪聲，同時具有最大的精度和速度。放大器的指定工作溫度范圍為 -40°C 至 +125°C，采用 MSOP 和 DFN 封裝。LT6376 非常適合用于高側或低側電流檢測應用。
LT6376 ±230 V 共模電壓 10 倍增益差分放大器特性
供電電壓：3.3 V 至 50 V
±230 V 共模電壓范圍
+IN、-IN
每個輸入：±240 V
差分：±480 V
350 μA 供電電流
軌至軌輸出
可選擇的內部電阻分壓器分壓比

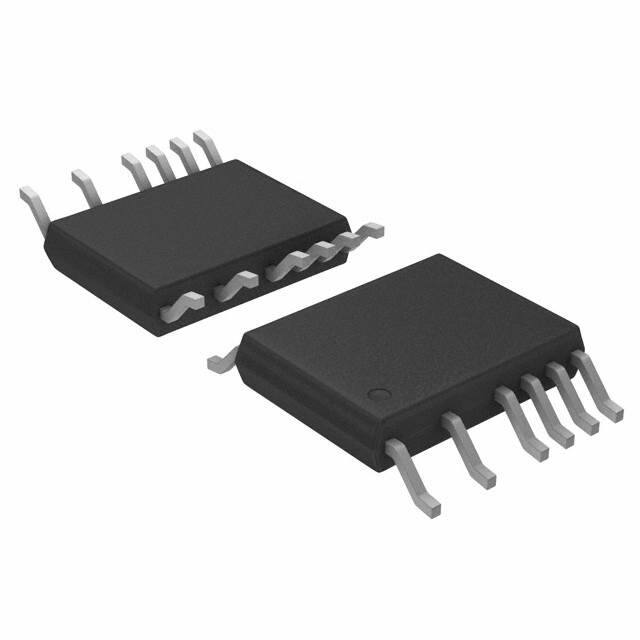

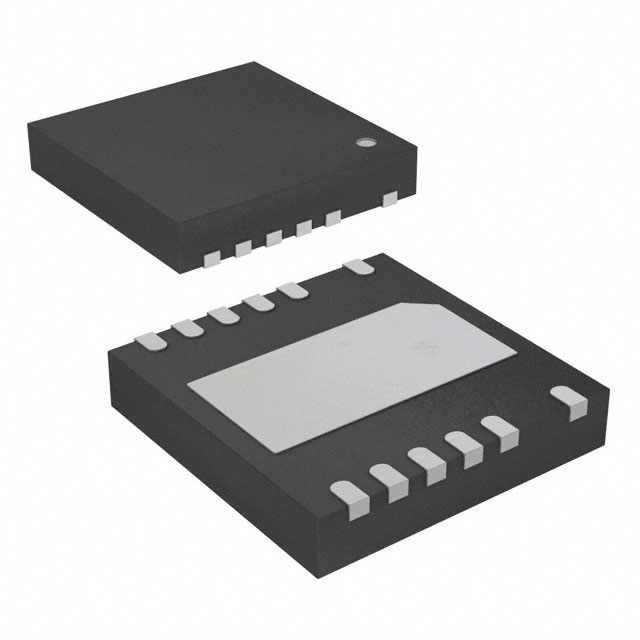

封裝/外殼：MSOP、DFN
工作溫度范圍：-40°C 至 +125°C，-40°C 至 +85°C
LT6376 ±230 V 共模電壓 10 倍增益差分放大器應用
高壓側或低壓側電流檢測
高壓至低壓電平轉換
精密差分放大器
雙向?qū)捁材７秶娏鳈z測
替代隔離電路
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6376IDF#PBF | 通用放大器-運算放大器及比較器 | IC OPAMP GP 1 CIRCUIT 14DFN | 在線訂購 | |
| | LT6376HDF#PBF | 通用放大器-運算放大器及比較器 | IC OPAMP GP 1 CIRCUIT 14DFN | 在線訂購 | |
 | | LT6376IMS#PBF | 運算放大器-運算放大器及比較器 | ±230V共模電壓、G=10差動放大器 | 在線訂購 | |
| | LT6376HMS#PBF | 運算放大器-運算放大器及比較器 | IC OPAMP GP 1 CIRCUIT 16MSOP | 在線訂購 |
