TPS6303x 降壓升壓轉換器
Texas Instruments TPS6303x （TPS6303x Buck-Boost Converters）是高能效單電感器降壓升壓轉換器，具有 1 A 開關
發布時間：2018-06-13
Texas Instruments 的 TPS6303x 系列器件為通過雙芯或三芯堿性、鎳鎘或鎳氫以及單芯鋰離子或鋰聚合物電池供電的產品提供電源解決方案。在使用單芯鋰離子或鋰聚合物電池時，輸出電流可高達 600 mA，放電后可將電壓降至 2.5 V 或更低。降壓轉換器基于恒頻、脈寬調制 (PWM) 控制器，可使用同步整流來獲得最高能效。負載電流低時，轉換器進入省電模式，從而在較寬負載電流范圍保持高能效。省電模式可禁用，以強制轉換器恒頻運行。這些開關器件中的最大平均電流被限制為 1000 mA（典型值）。輸出電壓可通過外部電阻分壓器進行編程，或者由芯片內部固定。通過禁用該轉換器可以將電池消耗降至最低。在關斷期間負載與電池之間是斷開的。

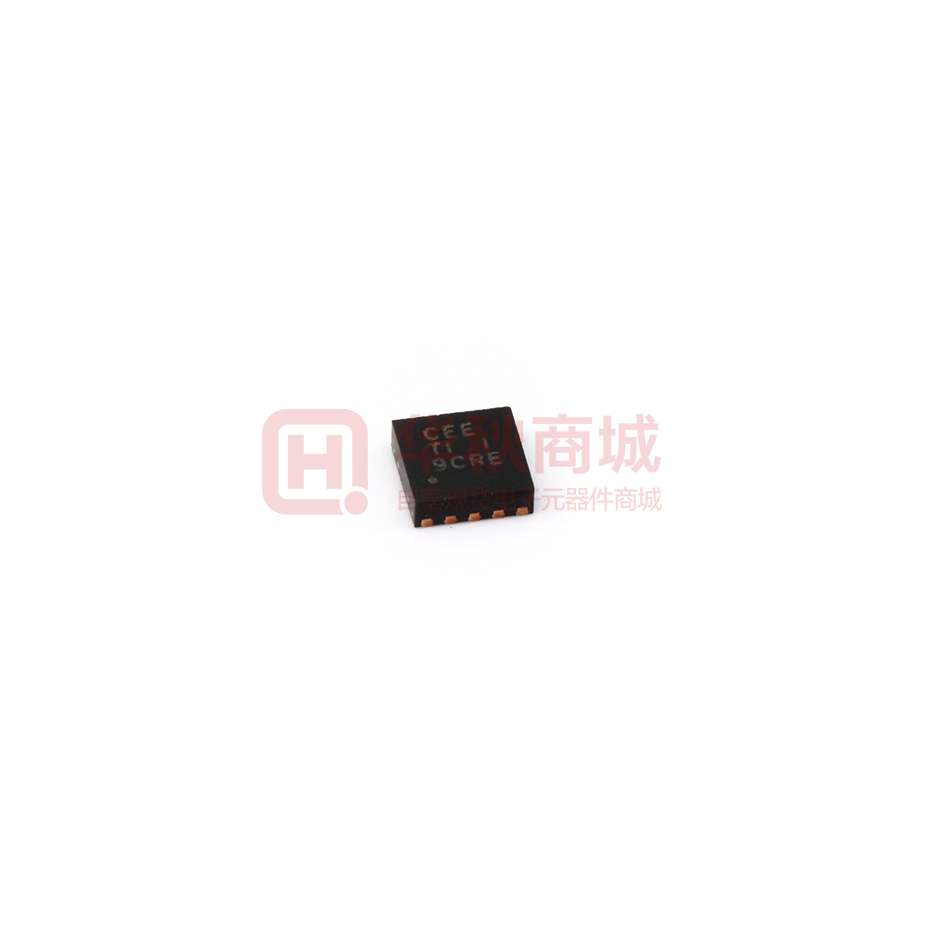

TPS6303x 器件工作在 -40°C 至 +85°C 自然風冷溫度范圍內。這些器件采用 10 引腳 VSON 封裝（QFN），體積為 2.5 mm x 2.5 mm (DSK)。
TPS6303x 降壓升壓轉換器特性
輸入電壓范圍：1.8 V 至 5.5 V
1.2 V 至 5.5 V 恒定或可調輸出電壓。
能效高達 96%
降壓模式下 3.3 V 輸入時輸出電流為 800 mA（VIN = 3.6 V 至 5.5 V）
升壓模式下 3.3 V 輸入時輸出電流可達 500 mA (VIN > 2.4 V)
在降壓和升壓工作模式之間自動轉換
器件的靜態電流小于 50 μA
具有省電模式，可改善低輸出功率時的能效
可以強制定頻工作和同步
關斷期間負載斷開
超溫保護
采用小型 2.5 mm x 2.5 mm、10 引腳 VSON 封裝（QFN）
TPS6303x 降壓升壓轉換器應用
所有雙芯和三芯堿性、鎳鎘或鎳氫以及單芯鋰電池供電型產品
便攜式音頻播放器
手機
個人醫療產品
白光 LED
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63031DSKR | DC-DC電源芯片-電源管理 | 具有 1A 開關的高效率、單電感器、降壓升壓轉換器 | ￥3.14600 | 在線訂購 |
 | | TPS63030DSKT | AC-DC開關電源芯片-電源管理 | TPS63030 具有 1A 開關的高效率、單電感器、降壓升壓轉換器 | ￥19.80444 | 在線訂購 |
| | TPS63031DSKT | DC-DC電源芯片-電源管理 | ￥19.90792 | 在線訂購 | |
 | | TPS63030DSKR | DC-DC電源芯片-電源管理 | 降壓-升壓型1降壓升壓1.2V~5.5V 1.8V~5.5V900mA 2.4MHz SON-10-EP（2.5x2.5）DC-DC轉換器ROHS | ￥3.05880 | 在線訂購 |
