TPS6301x 降壓升壓轉換器
Texas Instruments TPS6301x （TPS6301x Buck-Boost Converters）是高能效單電感器降壓升壓轉換器，具有 2 A 開關
發布時間：2018-06-13
Texas Instruments 的 TPS6301x 系列器件為通過雙芯或三芯堿性、鎳鎘或鎳氫以及單芯鋰離子或鋰聚合物電池供電的產品提供電源解決方案。在使用單芯鋰離子或鋰聚合物電池時，輸出電流可高達 1200 mA，放電后可將電壓降至 2.5 V 或更低。這款降壓-升壓轉換器基于固定頻率、脈寬調制 (PWM) 控制器，使用同步整流來獲得最高能效。低負載電流時，轉換器進入省電模式，從而在較寬負載電流范圍保持高能效。省電模式可禁用，以強制轉換器恒頻運行。這些開關器件中的最大平均電流被限制為 2200 mA（典型值）。輸出電壓可通過外部電阻分壓器進行編程，或者由芯片內部固定。通過禁用該轉換器可以將電池消耗降至最低。在關斷期間負載與電池之間是斷開的。該器件采用 20 引腳 DSBGA 封裝，尺寸 2.126 mm x 1.922 mm (YFF) 封裝。
TPS6301x 降壓升壓轉換器特性
能效高達 96%
降壓模式下 3.3 V 輸入時輸出電流為 1200 mA（VIN = 3.6 V 至 5.5 V）
升壓模式下 3.3 V 輸入時輸出電流可達 800 mA (VIN > 2.4 V)
在降壓和升壓工作模式之間自動轉換
器件的靜態電流小于 50 μA
輸入電壓范圍：2 V 至 5.5 V
1.2 V 至 5.5 V 恒定或可調輸出電壓
省電模式，以改善低輸出功率時的能效
可以強制定頻工作和同步
關斷期間負載斷開
輸出過壓保護
超溫保護

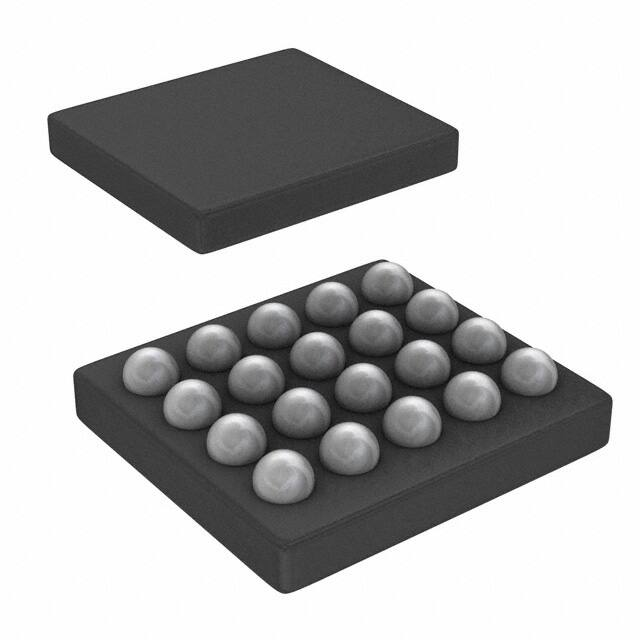

小型 20 引腳，2.126 mm x 1.922 mm、DSBGA 封裝
TPS6301x 降壓升壓轉換器應用
所有雙芯和三芯堿性、鎳鎘或鎳氫或者單芯鋰電池供電型產品
便攜式音頻播放器
PDA
手機
個人醫療產品
白光 LED
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

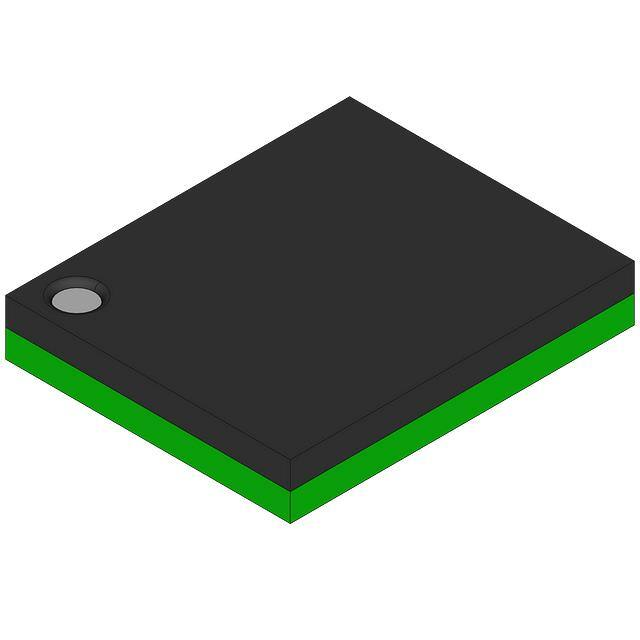

 | | TPS63010YFFR | DC-DC電源芯片-電源管理 | TPS63010 具有 2A 開關的高效率、單電感器、降壓升壓轉換器 | ￥9.75221 | 在線訂購 |
| | TPS63011YFFR | DC-DC電源芯片-電源管理 | TPS63011 具有 2A 開關的高效率、單電感器、降壓升壓轉換器 | ￥10.71809 | 在線訂購 |
 | | TPS63012YFFR | DC-DC電源芯片-電源管理 | TPS63012 具有 2A 開關的高效率、單電感器、降壓升壓轉換器 | 在線訂購 | |
 | | TPS63010YFFT | DC-DC電源芯片-電源管理 | ￥14.21387 | 在線訂購 |
