AL5814MP-13/AL5817MP-13 LED 線性可配置驅動器控制器
Diodes 的 AL5814MP-13 和 AL5817MP-13 LED 驅動器（AL5814MP-13/AL5817MP-13 LED Linear Configurable Driver-Controllers）可調光、可調節，具有出色的溫度穩定性
發布時間：2018-06-13

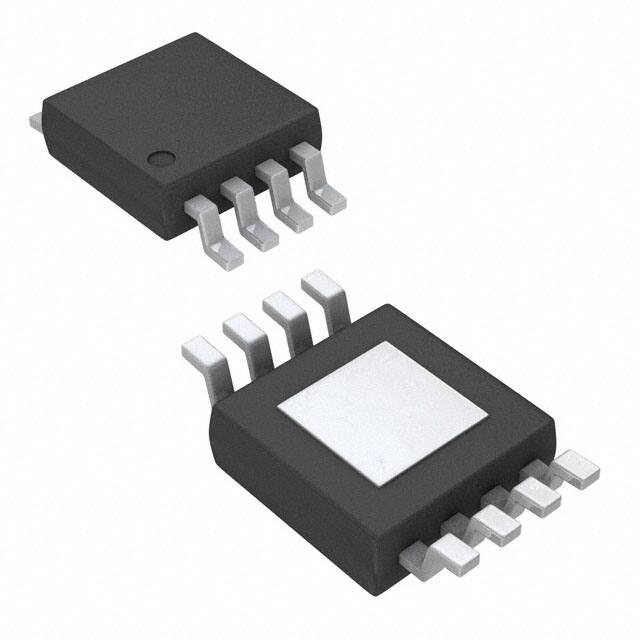

Diodes 的 AL5814MP-13 和 AL5817MP-13 是可調光和可調節線性 LED 驅動器控制器。這兩款器件在 4.5 V 至 60 V 寬輸入電壓范圍內具有出色的溫度穩定性，以及 4% 基準電壓容差。AL5817 具有使能 bar 引腳 ENB，用于禁用該器件和外部晶體管驅動。AL5814 具有一個允許用戶設定 VCC 使能電平的 SFAULT 引腳，用于實現 LED 開路保護。AL5814MP-13 和 AL5817MP-13 能夠驅動外部雙極型晶體管或 MOSFET。LED 開路檢測功能通過其 VFAULT 實現，會關斷外部晶體管。該功能還允許將 PWM 調光信號施加到 VFAULT 上。該器件采用熱增強型 MSOP-8EP 封裝。
AL5814MP-13/AL5817MP-13 LED 線性可配置驅動器控制器特性
驅動器外部 BJT 或 MOSFET，最大驅動電流可達 15 mA
支持高電流和高功率線性 LED 應用
輸入電壓范圍從 4.5 V 至 60 V
支持寬輸入電壓范圍
VCC 使能電平設定功能，用于激活 LED 開路保功能 (AL5814)
在某個輸入電壓下靈活激活 LED 開路檢測功能
可通過施加在 VFAULT 上的外部模擬和 PWM 信號進行調光
使用調光功能時性能靈活
穩健可靠的輸出開路保護、輸入欠壓保護和超溫保護
可靠的系統性能
可配置 LED 電流設置
LED 電流可以通過 NTC 和 REF 和 VSET 引腳之間的電阻分壓器進行配置
AL5814MP-13/AL5817MP-13 LED 線性可配置驅動器控制器應用
電器 LED 照明
儀表照明
連接照明
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AL5817MP-13 | LED/照明驅動器-電源管理 | 在線訂購 | ||
| | AL5814MP-13 | LED/照明驅動器-電源管理 | 在線訂購 |
