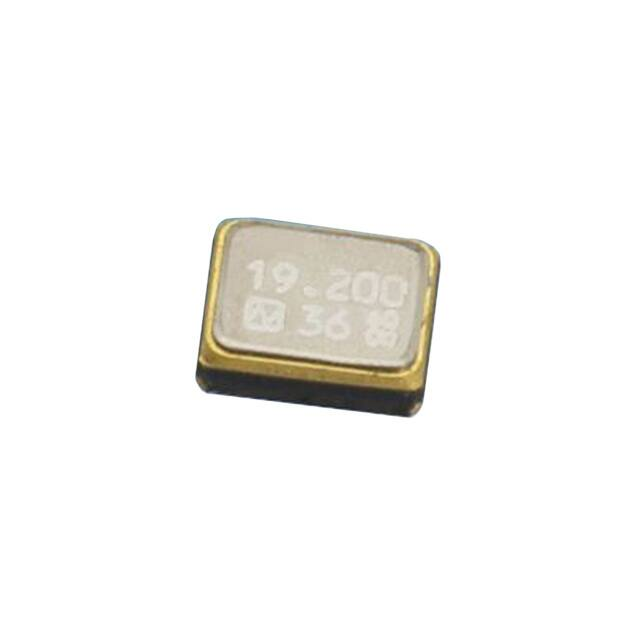

NX2016SF 系列 SMD 晶體
NDK 的 NX2016SF 系列 SMD 晶體（NX2016SF Series SMD Crystals）具有內置熱敏電阻結構
發布時間：2018-06-13
NDK NX2016SF 系列 2.0 mm x 1.6 mm SMD 晶體內置溫度傳感器，將熱敏電阻和晶體單元集成到一個元件中，有助于最大限度減少電路設計工作。將溫度傳感器（熱敏電阻）放置在氣密性外殼中接近晶體坯的位置，可檢測更精確的晶體坯溫度，從而提升了頻率溫度補償。
NX2016SF 系列 SMD 晶體特性
晶體單元具有內置熱敏電阻結構
由于晶體單元和溫度傳感器結合到一個元件中，而不是在一個獨立的板上安裝，最大限度降低了電路的設計空間
將溫度傳感器（熱敏電阻）放置在氣密性外殼中接近晶體坯的位置，可檢測更精確的晶體坯溫度，與現有晶體元件相比提升了頻率溫度補償
單腔外殼，是模塊應用的理想選擇
外部配置尺寸為 2.0 mm x 1.6 mm（典型值）；高度為 0.65 mm（最大值）
該器件是一款表面貼裝晶體振蕩器，使回流焊成為可能
采用無鉛焊接
NX2016SF 系列 SMD 晶體應用
移動通信
車用（AEC-Q200 級）
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | NX2016SF-19.2M-EXS00A-CS06709 | 無源晶振-晶體/振蕩器/諧振器 | 無源晶振 80Ω 10pF 19.2MHz ±10ppm -30℃~+85℃ SMD2016_4P | 在線訂購 |
