LPC80x 系列 32 位 MCU
NXP Semiconductors 的低成本 32 位 MCU （LPC80x Family 32-Bit MCUs）基于 Arm? Cortex?-M0+ 內核
發布時間：2018-06-13
NXP Semiconductors LPC80x 是高性價比的 Arm Cortex-M0+ 32 位 MCU 系列，在高達 15 MHz 的 CPU 頻率下工作。LPC80x MCU 系列支持高達 32 KB 的閃存存儲器和高達 4 KB 的 SRAM。
該系列采用功耗經過優化的內核，具有廣受歡迎的小型封裝。得益于其單獨的電源軌，還提供電平轉換選擇。LPC80x 的外設器件包括一個 CRC 引擎、I2C 總線接口、兩 個 USART、一個 SPI、電容式觸摸接口、一個多速率定時器、自喚醒定時器、一個通用 32 位計數器/定時器、 DMA、 一個 12 位 ADC、一個 10 位 DAC、一個模擬比較器、功能可通過開關矩陣配置的 I/O 端口、一個輸入模式匹配引擎、可編程邏輯單元 (PLU) 和高達 30 個通用 I/O 引腳。
LPC80x 系列 32 位 MCU特性
系統
Arm Cortex-M0+ 處理器（r0p1 版）運行頻率高達 15 MHz，具有單循環倍增器以及快速單周期 I/O 端口；內置嵌套向量中斷控制器 (NVIC)
系統節拍定時器
AHB 多層矩陣
串行線調試 (SWD) 具有四個斷點和兩個觀察點；支持 JTAG 邊界掃描描述語言 (BSDL)
數字外設
高速 GPIO 接口連接至 Arm Cortex-M0+ I/O 總線，具有高達 30 個 GPIO 引腳，帶可配置的上拉/下拉電阻、可編程開漏模式和輸入反相；GPIO 方向控制功能支持個別位的獨立設置/清除/切換
三個引腳配備高電流輸出驅動器（20 mA)
八個 GPIO 引腳提供 GPIO 中斷生成功能，具有布爾模式匹配特性 (LPC804)
用于靈活地配置每個 I/O 引腳功能的開關矩陣
CRC 引擎
電容觸摸 (LPC804)
構建小型組合式和/或順序邏輯網絡的 PLU，包括簡單狀態機 (LPC804)
ROM API 支持
引導程序
支持閃存在應用編程 (IAP)
支持通過 USART 在系統編程 (ISP)
整數分頻的片載 ROM API
自由運行振蕩器 (FRO) API
存儲器
每個封裝側的獨立電源允許從一個片外電壓域位移到另一個電壓域，或者與在不同的電源電壓下工作的片外外設直連
高達 32 KB 片載閃存編程存儲器
代碼讀保護 (CRP)
高達 4 KB RAM
雙通道 I/O 電源（LPC802M011JDH20、LPC804M111JDH24）：
LPC80x 系列 32 位 MCU應用
傳感器網關
工業
游戲控制器
8/16 位應用
消費類
氣候控制
電機控制
便攜和可穿戴設備
照明
消防和安防應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

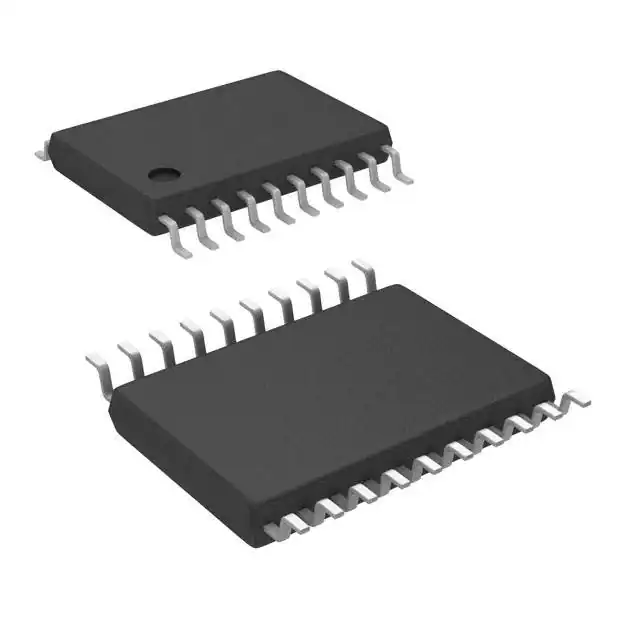

 | | LPC804M101JDH24FP | 其它微處理器-單片機/ARM/DSP | 在線訂購 | ||

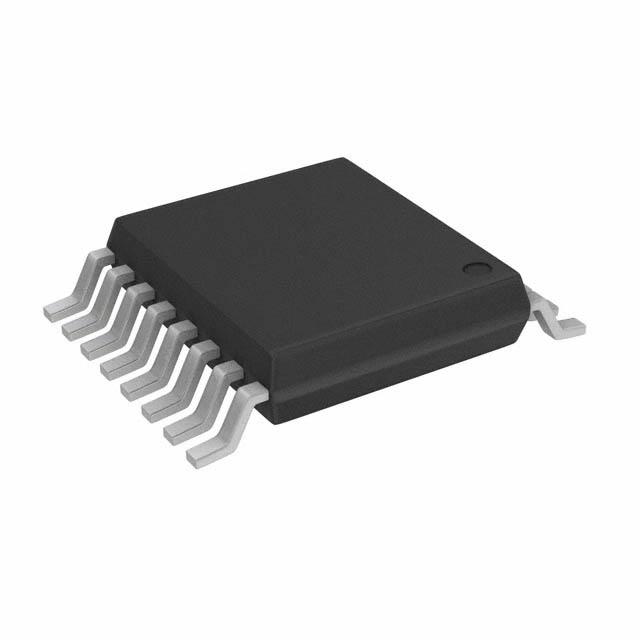

 | | LPC802M001JDH16FP | 其它微處理器-單片機/ARM/DSP | ARM? Cortex?-M0+ LPC80xM 微控制器 IC 32 位單核 15MHz 16KB（16K x 8） 閃存 16-TSSOP | 在線訂購 | |
 | | LPC802M001JDH20FP | 其它微處理器-單片機/ARM/DSP | 在線訂購 | ||
 | | LPC802M011JDH20FP | 其它微處理器-單片機/ARM/DSP | 在線訂購 | ||
 | | LPC802M001JHI33E | 其它微處理器-單片機/ARM/DSP | IC MCU 32BIT 16KB FLASH 33HVQFN | 在線訂購 | |
 | | LPC804M101JDH20FP | 其它微處理器-單片機/ARM/DSP | ARM? Cortex?-M0+ LPC80xM 微控制器 IC 32 位單核 15MHz 32KB（32K x 8） 閃存 20-TSSOP | 在線訂購 | |
 | | LPC804M101JHI33E | 其它微處理器-單片機/ARM/DSP | 在線訂購 | ||
 | | LPC804M111JDH24FP | 其它微處理器-單片機/ARM/DSP | 32-BIT ARM CORTEX-M0+ | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | OM40000UL | 開發板/評估板/驗證板-開發板/套件/編程器 | LPC802 LPCXpresso? LPC800 ARM? Cortex?-M0+ MCU 32-位 評估板 - 嵌入式 | 在線訂購 | |
 | | OM40001UL | 開發板/評估板/驗證板-開發板/套件/編程器 | 在線訂購 |
