TIC12400 24 輸入傳感器監視器
Texas Instruments 的 TIC12400 （TIC12400 24-Input Sensor Monitors）是 24 輸入多路開關檢測接口 (MSDI) 器件，具有集成 ADC 和可調潤濕電流
發布時間：2018-06-13
Texas Instruments 的 TIC12400 是先進的 MSDI 器件，旨在檢測外部開關狀態。TIC12400 支持 24 個直接輸入，可配置 10 個輸入來監控?cái)?shù)字 I/O 開關。每個輸入可編程六個潤濕電流設定值，以支持不同的應用場景。TIC12400 具有一個集成的 10 位 ADC，以監視多位模擬開關和一個比較器，以監視獨立于 MCU 的數字開關。這些器件支持所有開關輸入喚醒操作，消除了持續激活 MCU 的需要，從而降低了系統功耗。TIC12400 支持兩種操作模式：連續模式和輪詢模式。在連續模式下，連續提供潤濕電流。在輪詢模式下，周期性開啟潤濕電流，以根據可編程定時器對輸入狀態進行采樣，因此大大降低了系統功耗。TIC12400 還提供各種故障檢測和診斷功能，以提高系統的穩健性。
TIC12400 24 輸入傳感器監視器特性
工作在 6.5 V 至 35 V 的供電電壓（VS）范圍，帶有過壓和欠壓警告
監控多至 24 路直接開關輸入，其中 10 路輸入可配置為監控連接到接地或電源的開關
開關輸入可承受 40 V 電壓和低至 -24 V 的反向供電狀況
六個可配置的潤濕電流設定值：
0 mA、1 mA、2 mA、5 mA、10 mA 和 15 mA集成 10 位 ADC，用于多位模擬開關監控
具有四個可編程閾值的集成比較器，用于輸入監視
產生中斷以支持所有輸入的喚醒操作
輪詢模式下的超低工作電流：
典型值為 68μA（tPOLL = 64 ms，tPOLL_ACT = 128μs，全部 24 個輸入有效、處于比較器模式、所有開關斷開情況下）
直接使用 3.3 V/5 V 串行外設接口 (SPI) 協議連接到 MCU
集成電源和溫度檢測
按照 IEC 61000-4-2 標準要求，在帶有適當?shù)耐獠吭骷闆r下，輸入引腳具有 ±8 kV 的接觸放電 ESD 保護

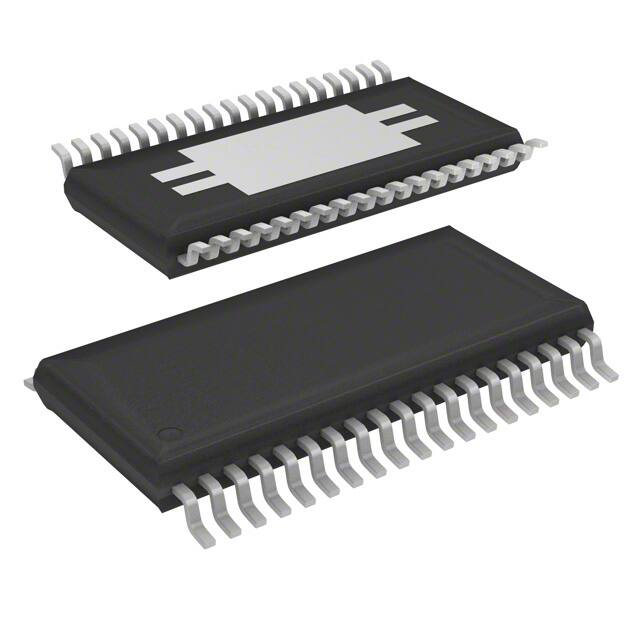

38 引腳 TSSOP 封裝
TIC12400 24 輸入傳感器監視器應用
信號測量
PLC、DCS 和 PAC
儀表
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TIC12400DCPR | 其他接口-接口及驅動芯片 | 具有集成 ADC 和可調濕性電流的TIC12400 24 路輸入多開關檢測接口 (MSDI) 器件 | ￥19.94493 | 在線訂購 |
| | TIC12400QDCPRQ1 | 其他接口-接口及驅動芯片 | TIC12400-Q1 是一種先進的24路開關檢測接口(MSDI)設備，設計用于在12V汽車系統中檢測外部開關狀態。該設備集成了10位ADC和可編程濕電流。 | 在線訂購 |
