WSMP? 同軸射頻連接器
Rosenberger 的 WSMP 同軸射頻連接器（WSMP? Coaxial RF Connectors）專為高密度應用而設計
發布時間：2018-06-13
Rosenberger 的 WSMP 系列連接器能夠應對更高的板上密度和 100 GHz 頻率的市場需求。Rosenberger 基于 SMP 系列開發出比 SMP 連接器小 45%、比 mini SMP (SMPM) 連接器小 35% 的 WSMP 同軸射頻連接器。WSMP 連接器封裝密度高，采用了推入式連接機構且所需的板到板距離最小，僅為 3.05 mm。WSMP 具有卓越的靈活性和高頻性能，能滿足外層空間、軍事和商業應用中的各種標準和定制配置要求。定制電纜組件、測試適配器和定制設計均支持 WSMP 系列。
WSMP? 同軸射頻連接器特性
DC 至 100 GHz 頻率范圍
50 Ω 阻抗
2.16 mm（0.085"）中心至中心間距
板對板高度 3.05 mm (0.120")，增大了封裝密度
比 SMP 連接器小 45%
比 mini SMP (SMPM) 連接器小 35%
提供多端口版本
提供各種不同長度的插針，以適應軸向和徑向錯位
提供 2.92 mm、2.40 mm 和 1.85 mm 系列適配器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | W1K10N-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10E-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10G-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10J-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K102-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - 2.92MM JACK | 在線訂購 | |
 | | W1S102-K00S3 | 射頻和同軸連接器-連接器 | 同軸連接器（RF） - 適配器 WSMP 插頭，公引腳 至 2.92mm（OS-2.9）插孔，母插口 | 在線訂購 | |

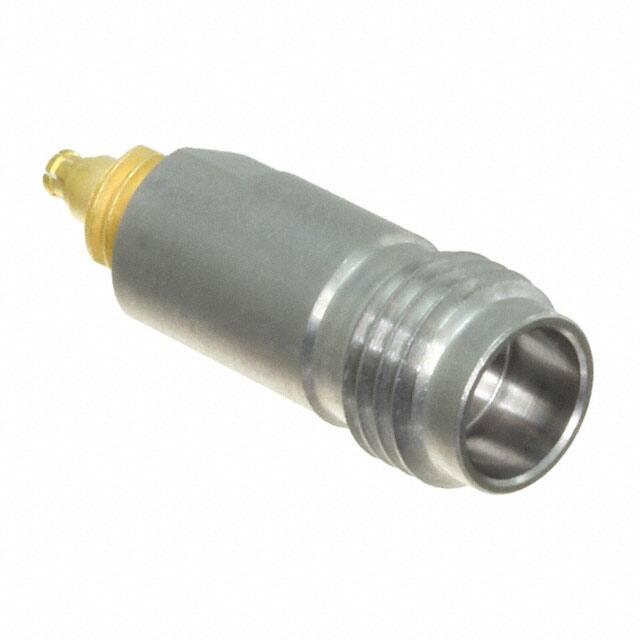

 | | W1K108-K00D3 | 射頻和同軸連接器-連接器 | 同軸連接器（RF） - 適配器 WSMP 插孔，母插口 至 1.85mm 插孔，母插座 50 歐姆 | 在線訂購 | |
 | | W1S108-K00S3 | 射頻和同軸連接器-連接器 | 同軸連接器（RF） - 適配器 WSMP 插頭，公引腳 至 1.85mm 插孔，母插座 50 歐姆 | 在線訂購 | |
 | | W1K10A-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10C-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10F-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10H-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
| | W1K10M-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
 | | W1K10P-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - WSMP JACK | 在線訂購 | |
| | W1K109-K00D3 | 射頻和同軸連接器-連接器 | ADAPT WSMP JACK - 2.40MM JACK | 在線訂購 | |
| | W1S109-K00S3 | 射頻和同軸連接器-連接器 | ADAPT WSMP PLUG - 2.40MM JACK | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

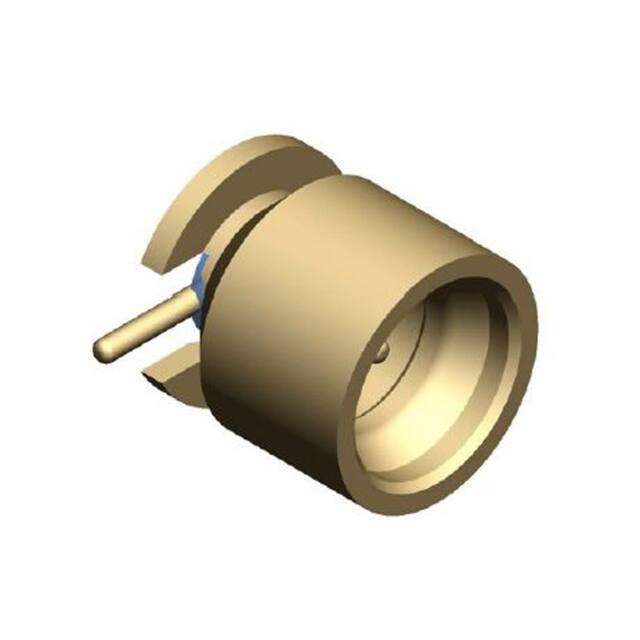

 | | W1K201-270D3 | 接地墊 | CONN WSMP JACK R/A 50OHM SOLDER | 在線訂購 | |
 | | W1S12A-40ML5 | 射頻和同軸連接器-連接器 | WSMP STRAIGHT PCB PLUG, DUAL, FU | 在線訂購 | |
 | | W1S12B-40ML5 | 射頻和同軸連接器-連接器 | 在線訂購 | ||
 | | W1S103-40ML5 | 射頻和同軸連接器-連接器 | WSMP 連接器 插頭，公引腳 50 歐姆 表面貼裝型 焊接 | 在線訂購 | |
 | | W1S143-40ML5 | 射頻和同軸連接器-連接器 | WSMP 連接器 插頭，公引腳 50 歐姆 表面貼裝型 焊接 | ￥756.11482 | 在線訂購 |
 | | W1K101-270D3 | 接地墊 | CONN WSMP JACK STR 50OHM SOLDER | 在線訂購 | |
 | | W1S101-270D3 | 接地墊 | CONN WSMP PLUG STR 50OHM SOLDER | 在線訂購 | |
| | W1S141-270D3 | 接地墊 | CONN WSMP PLUG STR 50OHM SOLDER | 在線訂購 | |
| | W1S103-40MD3 | 接地墊 | CONN WSMP PLUG | 在線訂購 | |
| | W1S12B-40MZ9 | 接地墊 | CONN WSMP PLUG STR 50OHM SMD | 在線訂購 |
