ADM3061/ADM3062 ESD 保護型 RS-485 收發器
Analog Devices 的 ADM3061 和 ADM3062 收發器（ADM3061/ADM3062 ESD Protected RS-485 Transceivers）是過程控制、樓宇自動化和電機控制應用的理想之選
發布時間：2018-06-13
ADI 的 ADM3061 和 ADM3062 是半雙工 RS-485 收發器，完全符合 Profibus? 標準，在 VCC ≥ 4.5 時增加了 2.1 V 總線差分電壓。 ADM3062E 具有一個 VIO 邏輯電源引腳，允許實現一個靈活的數字接口，工作電壓低至 1.62 V。
ADM3061 和 ADM3062 具有 ? 單位負載輸入阻抗，允許一條總線上連接最多 128 個收發器。ADM3061 和 ADM3062 型號具有低至 500 kbps 的數據速率，適合用于長電纜線路。RS-485 收發器采用許多節省空間的 LFCSP、MSOP 和 SOIC 封裝。總線爭用或者輸出短路造成的過度功率耗散通過熱關斷電路被防止。如果在故障條件下內部驅動器電路檢測到顯著的溫度升高，該功能會強制驅動器輸出進入高阻狀態。當接收器輸入短路、開路或連接到端接傳輸線路并禁用所有驅動器時，ADM3061 和 ADM3062 可確保接收器輸出為邏輯高電平。這些收發器是過程控制、樓宇自動化和電機控制應用的理想之選。
ADM3061/ADM3062 ESD 保護型 RS-485 收發器特性
TIA/EIA RS-485 兼容全電源范圍
VCC 上的工作電壓范圍為 3.0 V 至 +5.5 V
1.62 V 至 5.5 V V IO 邏輯供電電壓
總線引腳上提供 ESD 保護
IEC 61000-4-2 ≥ ±12 kV 接觸放電
IEC 61000-4-2 ≥ ±12 kV 空氣放電
HBM ≥ ±30 kV
低速 500 kbps 數據速率，適合長電纜線路
全熱插拔支持（無故障上電/掉電）
全接收器短路、開路和總線空閑故障安全
擴展溫度范圍高達 +125°C
符合 VCC ≥ 4.5 V 的 Profibus 規范
半雙工
允許最多連接 128 個節點到總線上
ADM3061/ADM3062 ESD 保護型 RS-485 收發器應用
過程控制
樓宇自動化
Profibus 網絡
電機控制服務器驅動器和編碼器
工業現場總線
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

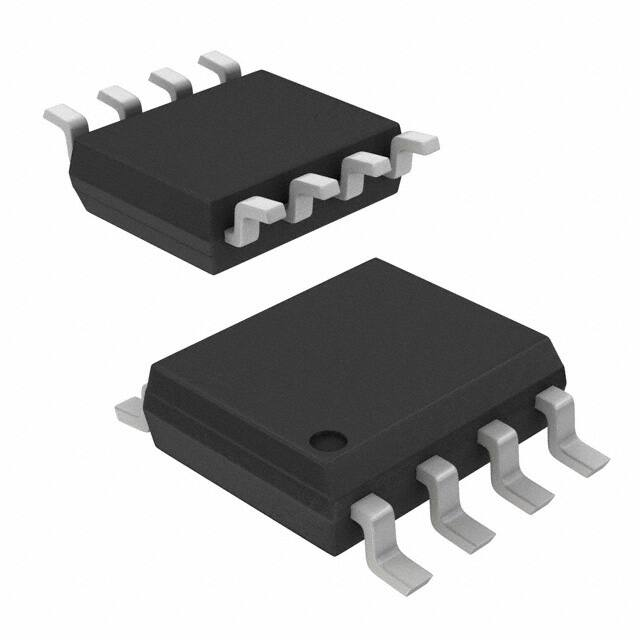

 | | ADM3061EARZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | 在線訂購 | |
 | | ADM3061EARMZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8MSOP | 在線訂購 | |
| | ADM3061EBRZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | ￥38.12400 | 在線訂購 |
| | ADM3061EBRMZ | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | 3.0V至5.5V、具有±12kVIECESD保護能力的半雙工500kbpsRS-485收發器 | 在線訂購 | |
| | ADM3061EARMZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8MSOP | 在線訂購 | |
| | ADM3061EARZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | 在線訂購 | |
| | ADM3061EBRMZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8MSOP | 在線訂購 | |
| | ADM3061EBRZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADM3062EACPZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10LFCSP | 在線訂購 | |
| | ADM3062EBCPZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10LFCSP | 在線訂購 | |
 | | ADM3062EARMZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10MSOP | ￥37.26000 | 在線訂購 |
| | ADM3062EBRMZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10MSOP | 在線訂購 | |
| | ADM3062EACPZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10LFCSP | 在線訂購 | |
| | ADM3062EARMZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10MSOP | 在線訂購 | |
| | ADM3062EBCPZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10LFCSP | 在線訂購 | |
| | ADM3062EBRMZ-R7 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 10MSOP | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

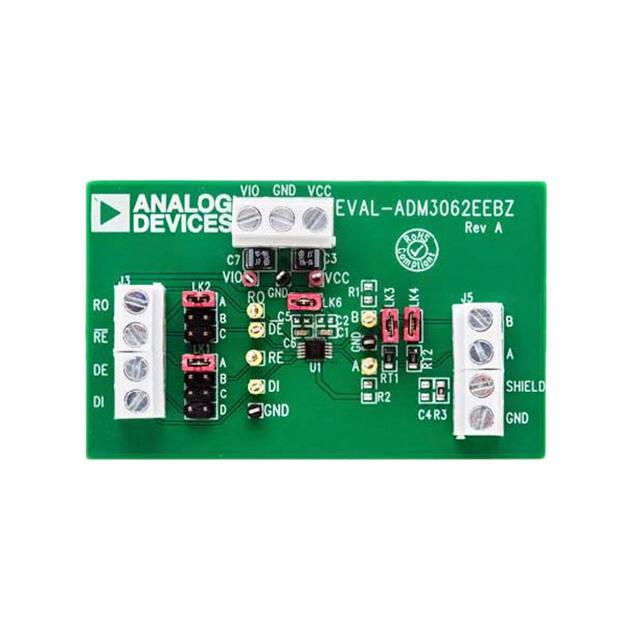

 | | EVAL-ADM3062EEB1Z | 評估和演示板和套件-開發板/套件/編程器 | ADM3062E 收發器，RS-485 接口 評估板 | 在線訂購 | |
 | | EVAL-ADM3062EEBZ | 評估和演示板和套件-開發板/套件/編程器 | ADM3062E 收發器，RS-485 接口 評估板 | 在線訂購 | |
 | | EVAL-ADM3061EEB1Z | 評估和演示板和套件-開發板/套件/編程器 | ADM3061E MSOP EVAL BOARD 8-LD 50 | 在線訂購 | |
| | EVAL-ADM3061EEBZ | 評估和演示板和套件-開發板/套件/編程器 | ADM3061E 收發器，RS-485 接口 評估板 | 在線訂購 |
