SN74LVC1G14 單路施密特觸發器反相器
Texas Instruments 的 SN74LVC1G14 （SN74LVC1G14 Single Schmitt-Trigger Inverters）是單路施密特觸發器反相器，適用于采用 Ioff 的局部掉電應用
發布時間：2018-06-13
Texas Instruments 的 SN74LVC1G14 單路施密特觸發器反相器專為在 1.65 V 至 5.5 V VCC 電壓下工作而設計。
SN74LVC1G14 器件包括一個反相器并執行 Y = A 布爾函數。這些器件用作具有施密特觸發器輸入的獨立反相器，因此提供了不同的輸入閾值水平，用于正向 (VT +) 和負向 (Vt) 信號，以實現滯后 (δ VT)，這使得該器件能承受慢速或嘈雜輸入的信號。
NanoFree? 封裝技術采用芯片作為封裝，在 IC 封裝概念方面具有突破性意義。
該器件完全適合使用 Ioff 電流的局部掉電應用。Ioff 電路在該器件掉電時禁用輸出。這會阻止電流向該器件回流，以防其受損。
SN74LVC1G14 單路施密特觸發器反相器特性
閂鎖性能超過 100 mA，符合 JESD 78 II 類標準
ESD 保護超越 JESD 22 標準
2000 V 人體模型（A114-A）
200 V 機器模型 (A115-A)
1,000 V 帶電荷器件模型 (C101)
采用 Texas Instruments NanoFree 封裝
支持 5V CC 工作電壓
接受高達 5.5 V 的輸入電壓
3.3 V 時，tpd 最高為 4.6 ns
低功耗，ICC 最高僅為 10 μA
3.3 V 時輸出驅動電流為 ±24 mA
Ioff 支持部分掉電工作模式
SN74LVC1G14 單路施密特觸發器反相器應用
AV 接收器
音頻接口塢：便攜式
Blu-ray? 播放機和家庭影院
嵌入式 PC
MP3 播放器/錄音機（便攜式音頻）
電源：電信/服務器 AC/DC 電源：?jiǎn)慰刂破鳎耗M和數字
個人數碼助理 (PDA)
固態硬盤 (SSD)：客戶端和企業
電視：LCD/數字和高清 (HDTV)
平板電腦：企業
視頻分析：服務器
無線頭戴式耳機、鍵盤和鼠標
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SN74LVC1G14DCKR | 反相器-邏輯及時序器件 | 單施密特觸發器逆變器 | ￥0.32680 | 在線訂購 |

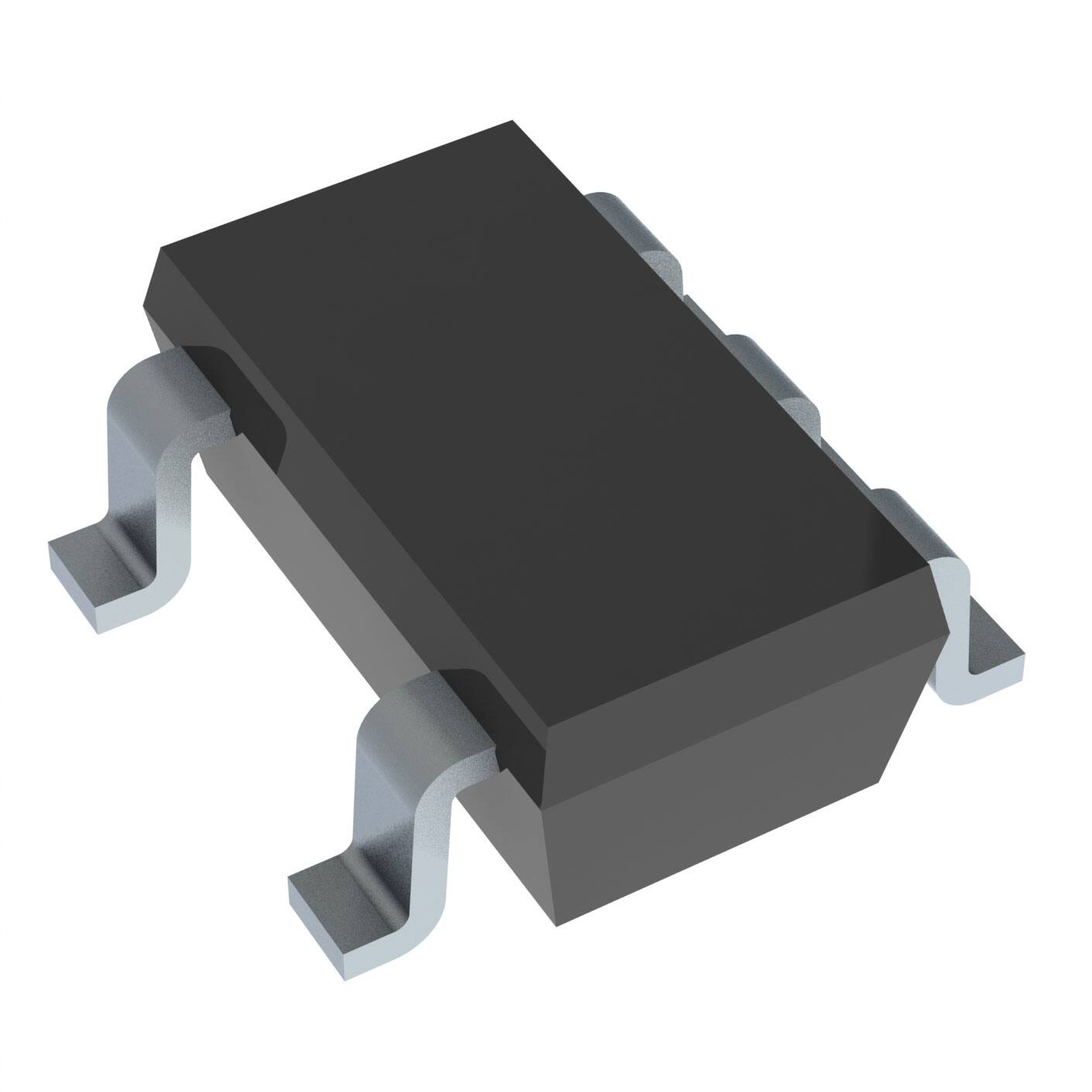

 | | SN74LVC1G14DBVR | 反相器-邏輯及時序器件 | 反相器 5ns@5V,50pF 10uA 1.65V~5.5V 32mA SOT23-5 | ￥0.27050 | 在線訂購 |
 | | SN74LVC1G14MDBVREP | 反相器-邏輯及時序器件 | 具有施密特觸發輸入的增強型產品單路 1.65V 至 5.5V 反相器 | ￥6.98740 | 在線訂購 |
 | | SN74LVC1G14DCKRG4 | 反相器-邏輯及時序器件 | ￥2.71900 | 在線訂購 | |
 | | SN74LVC1G14QDCKRQ1 | 反相器-邏輯及時序器件 | 單施密特觸發器逆變器 | ￥0.66160 | 在線訂購 |
 | | SN74LVC1G14DBVRG4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥2.19200 | 在線訂購 |
| | SN74LVC1G14DBVRE4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥2.71900 | 在線訂購 |
 | | SN74LVC1G14DRYR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥0.67200 | 在線訂購 |
 | | SN74LVC1G14DRLR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥0.76777 | 在線訂購 |
| | SN74LVC1G14DCKT | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥6.04890 | 在線訂購 |
| | SN74LVC1G14DBVT | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥7.28260 | 在線訂購 |
| | SN74LVC1G14DCKRE4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥2.53930 | 在線訂購 |
 | | SN74LVC1G14DSFR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥6.39630 | 在線訂購 |
 | | SN74LVC1G14YZPR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥2.12752 | 在線訂購 |
 | | SN74LVC1G14DPWR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | 在線訂購 | |
 | | SN74LVC1G14YZVR | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥1.41923 | 在線訂購 |
 | | SN74LVC1G14DRLRG4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | 在線訂購 | |
| | SN74LVC1G14DCKTE4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥7.63000 | 在線訂購 |
| | SN74LVC1G14DCKTG4 | 反相器-邏輯及時序器件 | SN74LVC1G14 具有施密特觸發輸入的單路 1.65V 至 5.5V 反相器 | ￥7.63000 | 在線訂購 |
| | SN74LVC1G14DBVTE4 | 通用邏輯門芯片-邏輯及時序器件 | IC INVERTER 1CH 1-INP SOT23-5 | ￥13.76270 | 在線訂購 |
