TRINAMIC Motion Control 擴充了其專用型 EtherCAT 從控制器 IC 產品組合，推出集成式電機控制外設。TMC8461 和 TMC8462 是世界上首款 EtherCAT 從控制器，具有能夠在 24V 條件下工作的高電壓 I/O 和兩個集成開關穩壓器。此外，TMC8462 還具有兩個集成以太網 PHY，用于最小化板空間。這兩個 IC 通過集成 PWM 和 step/dir I/O 外設來消除延遲，使得通過應用的固件進行布線變得多余，因此非常適合工業物聯網、 自動化和其它需要實時響應的應用。

通過擴大 EtherCAT 核心技術的功能集，從控制器可提供各種各樣的外設和功能?？蓮?MCU 或 EtherCAT 主控制器訪問的一種集成的智能外設塊，并且除了 PWM 單元和 step/dir 接口之外，還有可以通過存儲器管理器直接映射到過程數據對象（PDO）的 SPI 主控制器和編碼器接口。這種獨特的 SPI 接口可實現從 ADC 或編碼器的無延遲讀取或無延遲寫入 DAC。

IC 包括獨立模式，能夠?qū)⒓赏庠O(shè)直接映射至總線寄存器，而與此同時外部 MCU 能夠執行更高的層協議操作。為確保寬泛的互操作性，TMC8461 和 TMC8462 通信硬件均經過廣泛的互操作性測試，驗證了這兩款器件 100% 兼容現有的 Beckhoff EtherCAT 從控制器。

與 Trinamic 提供的所有器件一樣，此類 IC 受益于該公司全面的開發生態系統（稱作"Landungsbrücke"）。這包括評估板、參考設計，以及用于 TMC8461 和 TMC8462 器件的 Cortex? MCU 的樣品 EtherCAT 軟件堆棧。所有配置和參數化工具都并入 Trinamic 的集成開發環境 (IDE) 中。該器件可與具有 SPI 的任何 MCU 一起使用、 或在 SPI 仿真模式下獨立使用。

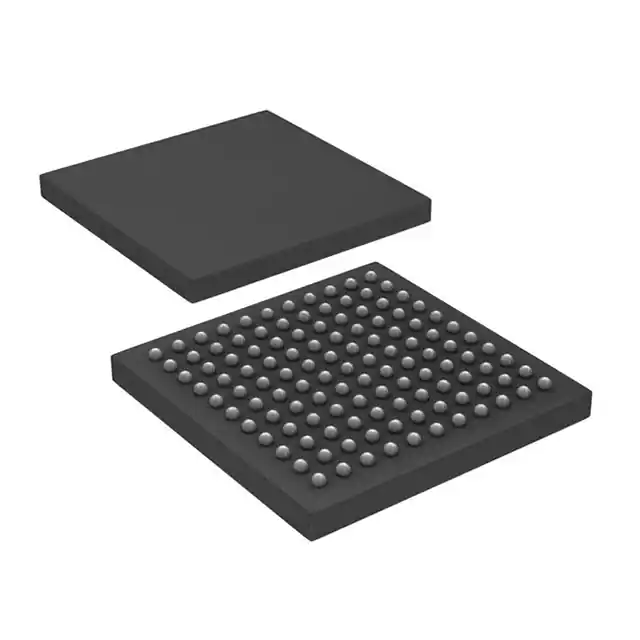

TMC8461-BA 采用 BGA144 (10 x 10) 封裝，而 TMC8462-BA 采用小型 BGA121 (9 x 9) 封裝。這些器件滿足 -40°C 至 +125°C 的汽車級溫度規范。
