MAX22505 高速 USB 端口保護器
Maxim 的高速 USB 端口保護器（MAX22505 High-Speed USB Port Protector）專為保護商業和工業設備上的 USB 端口而設計
發布時間：2018-06-13
Maxim 的高速 USB 端口保護器專為保護商業和工業設備上的 USB 端口而設計，可防止由于電源接線故障或錯誤而造成損壞。USB 端口可受保護地連接到典型電壓為 24 VDC 或 24 VAC 的系統，最大數據線路保護電壓為 ±40.7 V ，電源/接地線路保護電壓為高達 ±50 V。
通過選擇外部元件，可以配置 VBUS、接地和連接器盾板連接，以實現任何級別的 ESD、突發和浪涌保護。USB 數據 D+ 和 D- 由外部二極管箝位到 VBUS 和接地進行保護，從而實現盡可能低的插損，同時提供高 ESD 和突發保護。

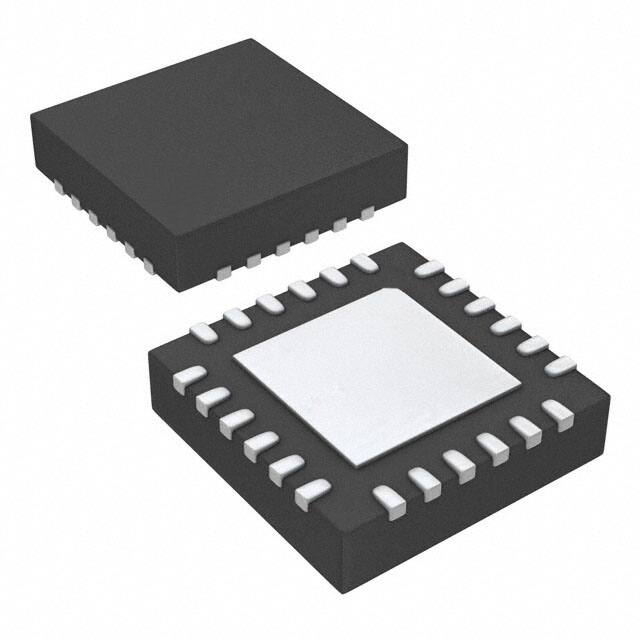

這些器件采用 24 引腳、4 mm x 4 mm TQFN 裸焊盤封裝，指定工作溫度范圍為 -40°C 至 +105°C。
MAX22505 高速 USB 端口保護器特性
穩健的通信能力
用于 VBUS/GND 的集成 ±50 VDC 保護
用于 D+/D- 的集成 ± 40.7 VDC 保護
靈活性
對 USB 工作速度透明
免配置型 USB 主機或設備保護
可選外部 MOSFET 驅動器，適合 VBUS 和 GND 路徑
專有的恒定導通時間控制技術
高性能
對 USB 工作速度透明
免配置型 USB 主機或設備保護
4 Ω（典型值）VUSB/D+/D- 通道電阻
1 Ω（最大值）接地通道電阻
高速 USB 禁用模式，允許在高共模電壓下工作
支持 USB OTG
比 USB 隔離更簡單
熱關斷保護型
-40°C 至 +105°C 工作溫度范圍
MAX22505 高速 USB 端口保護器應用
診斷型 USB 端口
工業 PC
可編程邏輯控制器 (PLC)
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX22505EVKIT# | 其他分類 | EVAL KIT USB PORT PROTECTOR | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX22505GTG+ | 特殊專用邏輯-邏輯及時序器件 | IC USB PORT PROTECTOR 24TQFN | 在線訂購 |
