THS3491 電流反饋放大器 (CFA)
Texas Instruments THS3491 高電壓、低失真、高速、電流反饋放大器（THS3491 Current Feedback Amplifier (CFA)）
發布時間：2018-06-13
Texas Instruments THS3491 電流反饋放大器 (CFA) 提供了一個新的性能級別，適用于從 DC 到 100 MHz 的 100 Ω 負載條件下需要高輸出功率水平的極低失真應用。雖然額定值以 5 V/V 增益為基礎，這種電流反饋設計的帶寬和失真在寬范圍的增益內接近恒定。
8,000 V/μs 壓擺率可向要求嚴苛的負載提供低失真 10 VPP 輸出，頻率最高可達 100 MHz。900 MHz、小信號帶寬可提供不到 1.5% 的過沖，以 10 V 為階躍，上升和下降時間小于 1.3 ns。峰值輸出電流驅動值超過 500 mA，可以快速信號驅動重型容性負載。

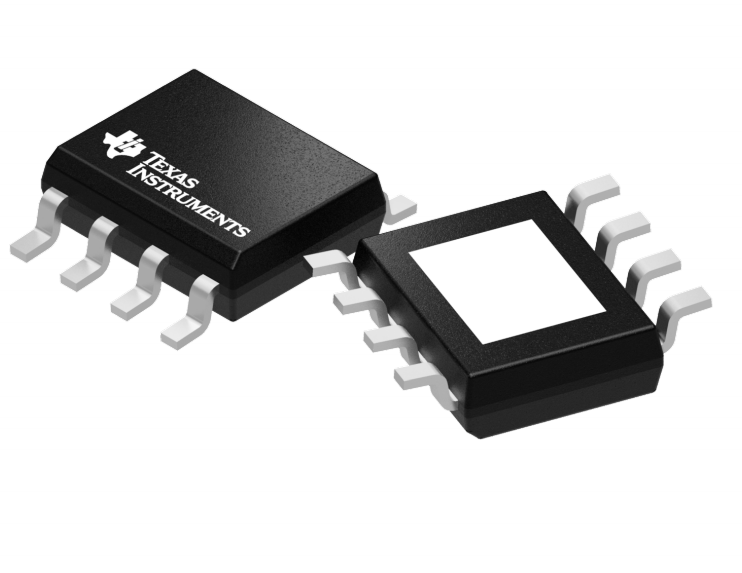

新設計受益于 VQFN-16 (RGT) 封裝的低失真，而 8 引腳 HSOIC (DDA) 封裝（帶 PowerPAD?）則升級了現有的 THS3091 或者 THS3095 設計。利用相同的 ±15 V 電源，相比傳統的 THS3091 或 THS3095 選擇，THS3491 更低的輸出裕量帶來更大的輸出擺幅。
THS3491 電流反饋放大器 (CFA)特性
帶寬：
900 MHz（VO = 2 VPP、AV = 5 V/V）
320 MHz（VO = 10 VPP、AV = 5 V/V）
壓擺率：8,000 V/μs (VO = 20 VPP)
輸入電壓噪聲：1.7 nV/√Hz
單電源范圍：14 V 至 32 V
輸出擺幅：28 VPP（±16 V 電源，100 Ω 負載）
線性輸出電流：±420 mA（典型值）
16.8 mA 微調電源電流（低溫度系數）
HD2 和 HD3：小于 -75 dBc（50 MHz, VO = 10 VPP、100 Ω 負載）
上升和下降時間：1.3 ns（10 V 階躍）
過沖：1.5%（10 V 階躍，AV = 5 V/V）
電流限制和熱關斷保護
省電功能
THS3491 電流反饋放大器 (CFA)應用
高電壓、任意波形發生器
LCD 測試儀的圖形發生器
LCR 測量計的輸出驅動程序
功率 FET 驅動器
高電容負載壓電元件驅動器
VDSL 線路驅動器
引腳兼容 THS3095 (DDA)，具備可升級性
