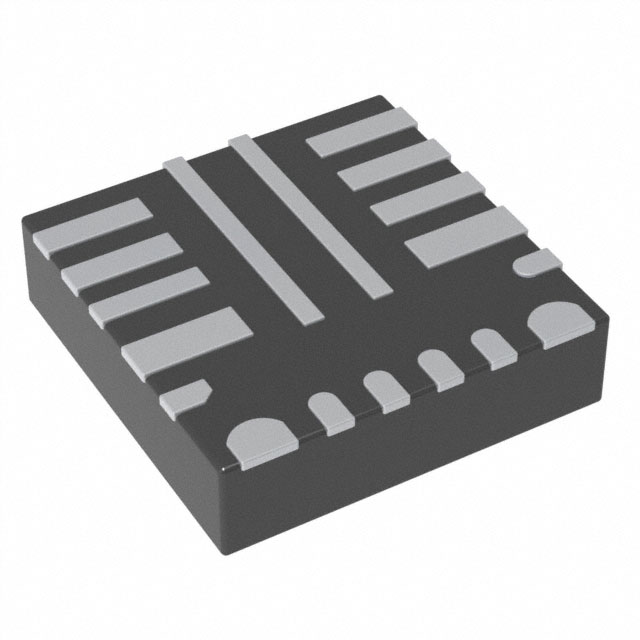

Texas Instruments TPS54424 是采用 3.5 mm x 3.5 mm HotRod? QFN 封裝的全功能 17 V、4 A 同步降壓型 DC/DC 轉換器。

該器件針對小型解決方案尺寸進行了優化，從而獲得高效率并集成了高壓側和低壓側 MOSFET。峰值電流模式控制減少了元件數量，并通過選擇較高的開關頻率，降低了電感器的封裝，進一步實現空間節省。

峰值電流模式控制簡化了環路補償，并提供快速瞬態響應。高壓側逐周期峰值電流限制和低壓側源電流限制可在過載情況下保護器件。如果短路或過載故障持續，打嗝模式限制了 MOSFET 功率耗散。

電源良好監控器電路監控穩壓器輸出。PGOOD 引腳是一個開漏輸出，當輸出電壓獲得調節時拉高阻抗。內部抗尖峰脈沖時間可防止 PGOOD 引腳拉低，除非出現故障。

專用的 EN 引腳可用于控制開/關穩壓器和調節輸入欠壓鎖定功能。輸出電壓啟動斜坡受 SS/TRK 引腳控制，從而允許作為獨立電源或以跟蹤配置方式工作。
