MSP430FR21xx/MSP430FR2000 混合信號微控制器
Texas Instruments 具有 0.5 KB 至 4 KB FRAM、0.5 KB 至 1 KB SRAM 以及 12個 IO 的 MSP430? 16 MHz 超低功耗 MCU（MSP430FR21xx/MSP430FR2000 Mixed-Signal Microcontrollers）
發布時間：2018-06-13
Texas Instruments 的 MSP430FR2000 和 MSP430FR21xx 器件是 MSP430 微控制器（MCU）超值系列感測產品組合的一部分。這款超低功耗、低成本 MCU 系列提供 0.5 KB 至 4 KB FRAM 統一存儲器存儲容量，并具有多種封裝選項，包括小型 3 mm x 3 mm VQFN 封裝。其架構、FRAM 和集成外設，結合廣泛的低功耗模式，可延長便攜式和電池供電型感測應用中的電池壽命。MSP430FR2000 和 MSP430FR21xx 器件為 8 位設計提供了遷移途徑，以通過外設集成以及 FRAM 的數據記錄和低功耗優勢，獲得更多的特性和功能。另外，使用 MSP430G2x MCU 的現有設計可以遷移到 MSP430FR2000 和 MSP430F21xx 系列，以提高性能并獲得 FRAM 的優勢。
MSP430FR2000 和 MSP430FR21xx MCU 配備了強大的 16 位 RISC CPU、16 位寄存器和一個常數發生器，可實現最大的代碼效率。數字控制振蕩器 (DCO) 也可以讓器件在 10 μs（典型值）時間內從低功耗模式喚醒到活動模式。該 MCU 的功能集滿足了從家電電池組和電池監控到煙霧探測器和健身配件等各種應用的需求。
MSP 超低功耗 (ULP) FRAM 微控制器平臺結合了獨特的嵌入式 FRAM 和全面的超低功耗系統架構，能讓系統設計人員在降低功耗的同時提升性能。FRAM 技術將 RAM 的低功耗快速寫入、靈活性、耐久性與閃存的非易失性結合在一起。
MSP430FR2000 和 MSP430FR21x MCU 由一個廣泛的硬件和軟件生態系統支持，提供參考設計和代碼示例，協助用戶快速開展設計。開發套件包括 MSP-EXP430FR2311 和 MSP430FR4133 LaunchPad? 開發套件以及 MSP TS430PW20 20 引腳目標開發板。Texas Instruments 還提供免費的 MSP430Ware 軟件，在 TI 資源管理器中，該軟件是作為 Code Composer Studio? IDE 桌面和云版本的組件提供的。MSP430 MCU 還通過 E2E? 社區論壇提供廣泛的在線資料、培訓和在線支持。
MSP430FR21xx/MSP430FR2000 混合信號微控制器特性
嵌入式微控制器
高至 16 MHz 的 16 位 RISC 架構
寬電源電壓范圍：1.8 V 至 3.6 V
優化的低功耗模式（3 V 時）
活動模式：120 μA/MHz
待機
具有 VLO 的 LPM3.5：1 μA
實時時鐘（RTC）計數器（帶 32768 Hz 晶體的 LPM3.5）：1 μA
關斷（LPM4.5）：34 nA，無 SVS
高性能模擬
集成 6 位 DAC 作為基準電壓
可編程磁滯
可配置高功率和低功率模式
集成溫度傳感器
內部 1.5 V 基準
采樣保持 200 ksps
8 通道 10 位模數轉換器（ADC）
增強型比較器（eCOMP）
超低功耗鐵電 RAM (FRAM)
多達 3.75 KB 非易失性存儲器
內置糾錯代碼 (ECC)
可配置寫保護
統一程序、常量和存儲存儲器
1015 次寫入周期壽命
抗輻射和非磁性
智能數字外設
一個帶有三個捕捉/比較寄存器的 16 位定時器（timer_B3）
一個 16 位純計數器式 RTC 計數器
16 位循環冗余檢查 (CRC)
增強型串行通信
增強型 USCI A（eUSCI_A）支持 UART、IrDA 和 SPI
封裝選擇
16 引腳：TSSOP (PW16)
24 引腳：VQFN（RLL）
MSP430FR21xx/MSP430FR2000 混合信號微控制器應用
家用電器電池組
煙霧和熱探測器
門窗傳感器
雷擊傳感器
電源監視
便攜式個人護理電子設備
保健與健身設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MSP-EXP430FR2311 | MCU，DSP-嵌入式-開發套件/萬能板/PCB板-開發板/套件/編程器 | MSP430FR2311 LaunchPad? MSP430FR2 MCU 16-Bit MSP430 Embedded Evaluation Board | ￥146.74781 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MSP430FR2111IPW16R | 其它微處理器-單片機/ARM/DSP | 混合信號微控制器 | ￥11.13950 | 在線訂購 |
| | MSP430FR2000IPW16 | 其它微處理器-單片機/ARM/DSP | MSP430FR2000 具有 0.5KB FRAM、0.5KB SRAM、比較器、UART/SPI、計時器 16MHz MCU | 在線訂購 | |
| | MSP430FR2100IPW16 | 其它微處理器-單片機/ARM/DSP | MSP430FR2100 具有 1KB FRAM、0.5KB SRAM、比較器、10 位 ADC、UART/SPI、計時器的 16MHz MCU | 在線訂購 | |

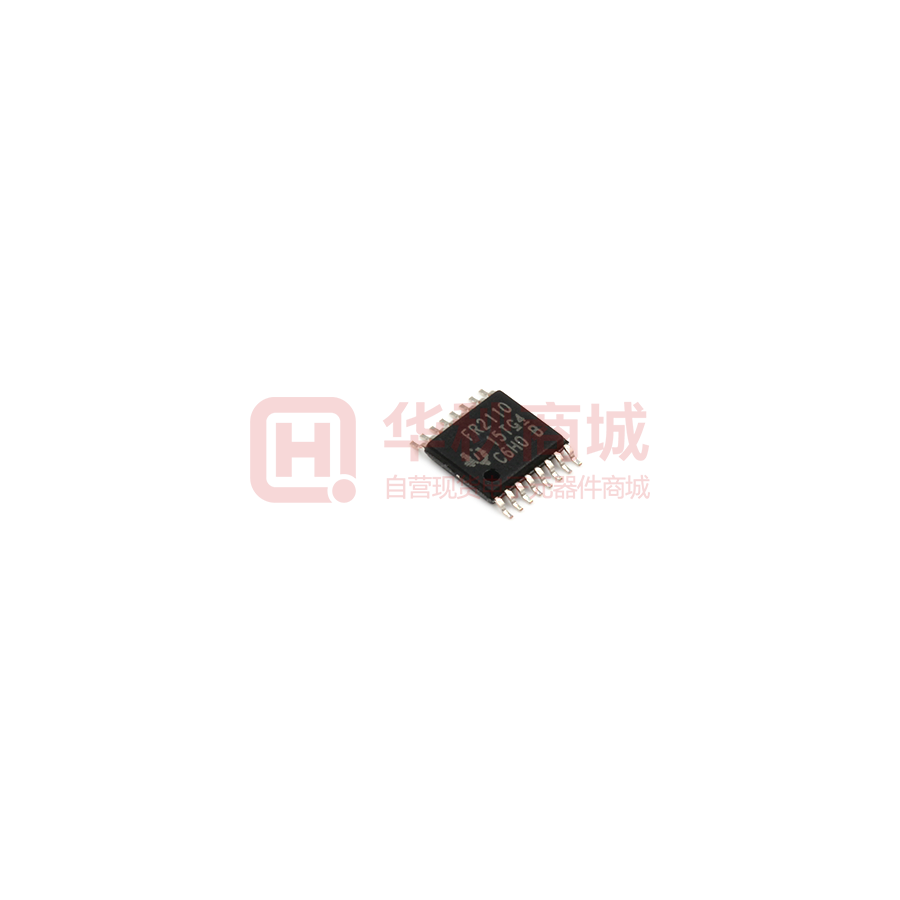

 | | MSP430FR2110IPW16R | 16位MCU單片機-單片機/ARM/DSP | 16位MCU單片機 TSSOP16_5X4.4MM 2KB 2KB 1x8KB 1.8~3.6V 12 | ￥13.07320 | 在線訂購 |
