ST25 NFC/RFID 讀取器和動態標簽解決方案
ST Microelectronics 的 ST25R 和 ST25DV 提供全面的 NFC 和 RFID 解決方案（ST25 NFC/RFID Reader and Dynamic Tag Solution）
發布時間：2018-06-13
ST Microelectronics 提供 ST25R NFC 具有獨特的高性能讀取器 特性，如自動天線調諧、 容性和感性喚醒，較高和動態輸出功率和高靈敏度。該器件可通過 RF 或 I2C 總線與 ST25D 動態 NFC 和 RFID 標簽進行通訊，能夠?qū)崿F(xiàn)快速傳輸模式以及能量收集。
ST25R：高性能 HF 讀取器/NFC 啟動器屬于 ST25 系列
ST25R3911B 是一款高度集成的 NFC 啟動器/HF 讀取器 IC，包括模擬前端 (AFE) 和一個高度集成的數據組幀系統，適用于 ISO 18092 (NFCIP-1) 啟動器、ISO 18092 (NFCIP-1) 有源目標、ISO 14443A 和 B 讀取器（包括高比特率）、ISO 15693 讀取器和 FeliCa? 讀取器。通過使用 AFE 以及在外部微控制器（流模式和透明模式）中進行組幀，可以實施其它標準和象傳統 MIFARE? 等自定義協議。AS3911B 的定位是與 NFC 系統的基礎設施側完美配接，后者用戶需要最佳的射頻性能、靈活性以及低功耗。
ST25DV：ST25 動態 NFC 和 RFID 標簽 IC - 符合 ISO15693 和 NFC 論壇 5 型要求
STD25DV 系列動態 NFC/RFID 標簽提供兼容 NFC 電話和讀取器的 13.56 MHz 長距離接口?；?ISO/IEC 15693 和 NFC 論壇 5 型標簽，ST25DV 標簽 IC 可通過 RFID 閱讀器或 NFC 電話操作。該系列還包括一個可以連接主機（MCU、MPU 等）的 I2C 接口。得益于其半雙工 256 字節緩沖器，這些標簽提供了一種創新切換模式，可在嵌入式主機和 NFC 電話或閱讀器之間進行快速切換。ST25DV 動態 NFC/RFID 標簽的應用極為廣泛，包括消費類電子、工業計量、電子貨架標簽、物聯網對象等。
ST25 NFC/RFID 讀取器和動態標簽解決方案特性
ST25R 系列的特性
ISO/IEC 15693 和 NFC 論壇 5 型標簽無接觸接口
1 MHz I2C 串行接口的工作電壓為 1.8 V 至 5.5 V
4 Kb 至 64 Kb 的 EEPROM 存儲器密度
得益于 256 字節緩沖器的快速切換模式
能量收集功能
64 位密碼保護
針對多個射頻事件的可配置 GPO 中斷引腳
天線設計簡單，向后兼容 M24LR 系列
ST25DV 系列的特性
ISO 18092 (NFCIP-1) 有源 P2P
ISO14443A、ISO14443B、ISO15693 和 FeliCa
支持 VHBR（3.4 Mb/s 至 PCD 組幀、6.8 Mb/s AFE 和 PCD 至 PICC 組幀）
電容檢測 - 喚醒
自動天線調諧系統，可提供天線 LC 諧振回路調諧
自動調制指數調節
具有自動選擇功能的 AM、PM (I/Q) 解調器通道
規劃（動態功率輸出）
差分輸出下高達 1.4 W
用戶可選擇的自動增益控制
透明或流模式，用于實施符合傳統 MIFARE 協議或定制協議
單端模式下可驅動兩個天線
振蕩器輸入能夠配合具有快速啟動能力的 13.56 MHz 或 27.12 MHz 晶體使用
具有 96 字節 FIFO 的 6 Mbit/s SPI
電源電壓范圍寬：2.4 V 至 5.5 V
寬溫度范圍寬：-40°C 至 +125 °C
QFN32，5 mm x 5 mm 封裝
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ST25R3911B-DISCO | 開發板/評估板/驗證板（廢棄） | ST25NFC/RFIDEVALBOARDS | 在線訂購 | |
 | | ST25DV-DISCOVERY | 開發板/評估板/驗證板-開發板/套件/編程器 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

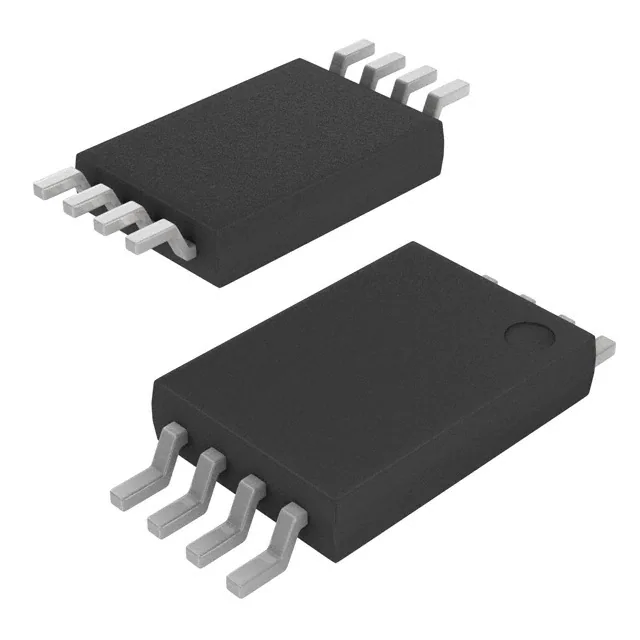

 | | ST25DV04K-IER6T3 | RF雙工器-射頻/IF和RFID | 4-Kbit動態NFC/RFID標簽NFC Forum type V，具有I2C接口、快速傳輸模式和能量捕獲 | ￥5.53790 | 在線訂購 |

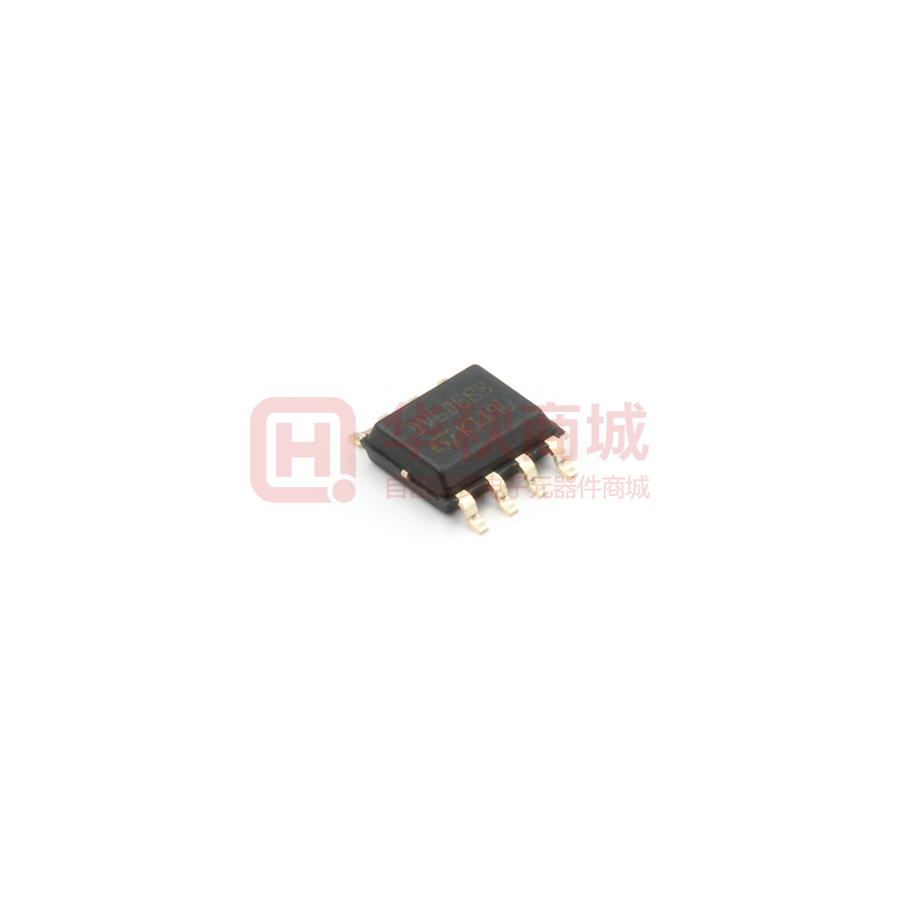

 | | ST25DV04K-IER6S3 | RF其它IC和模塊-射頻器件 | 具有4kbit、16kbit或64kbit EEPROM和快速傳輸模式能力的動態NFC/RFID標簽IC 1.8V ~ 5.5V 8-SOIC（0.154"，3.90mm 寬） | ￥2.39400 | 在線訂購 |

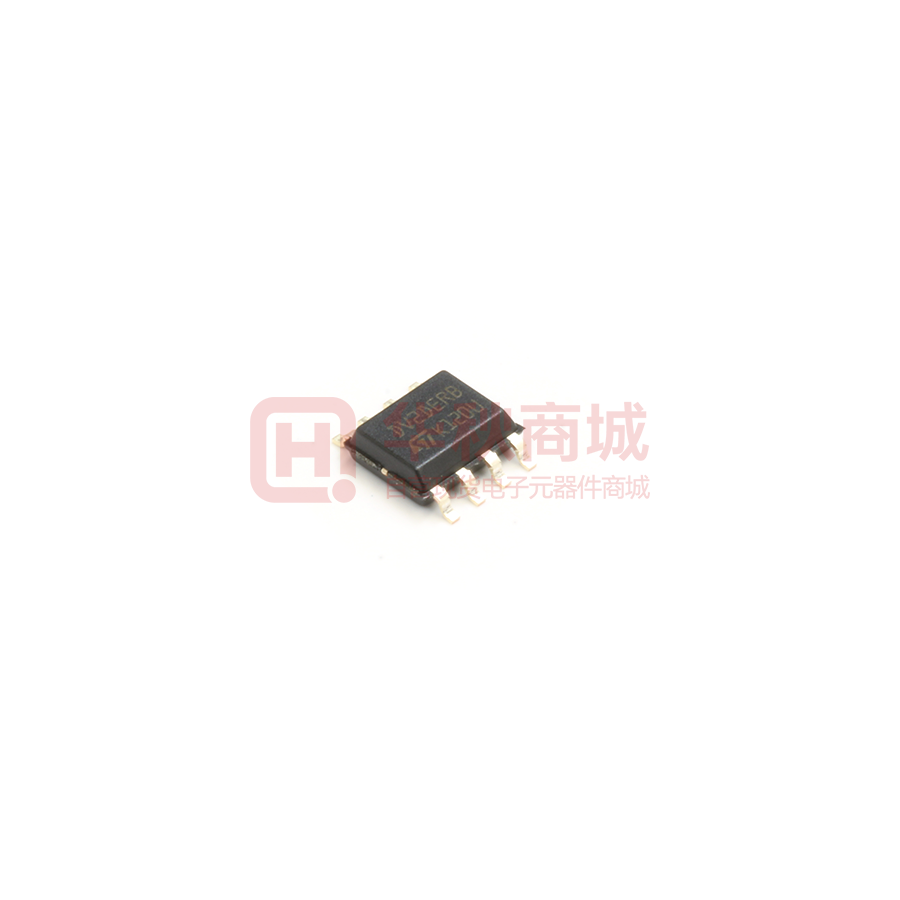

 | | ST25DV16K-IER6S3 | RF雙工器-射頻/IF和RFID | ST25DV16K-IER6S3 是基于 ISO/IEC 15693 和 NFC T5T 的動態 NFC/RFID 標簽 IC，提供 16K 位 EEPROM 內存，支持 I2C 和 RF 接口，具備快速傳輸模式。 | ￥7.31094 | 在線訂購 |
| | ST25DV16K-IER6T3 | RF雙工器-射頻/IF和RFID | 16-Kbit動態NFC/RFID標簽NFC Forum type V，具有I2C接口、快速傳輸模式和能量捕獲 | ￥5.33151 | 在線訂購 |

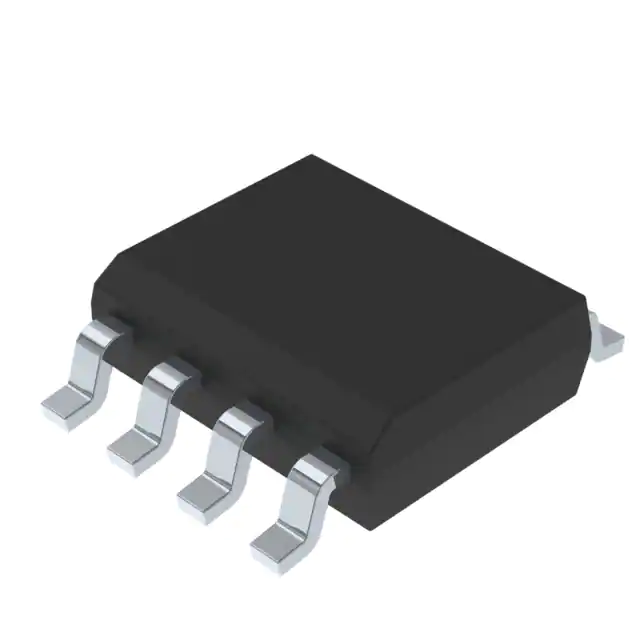

 | | ST25DV64K-IER6S3 | RF其它IC和模塊-射頻器件 | 具有4-Kbit、16-Kbit或64-Kbit EEPROM和快速傳輸模式功能的動態NFC/RFID標簽IC | ￥5.32542 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

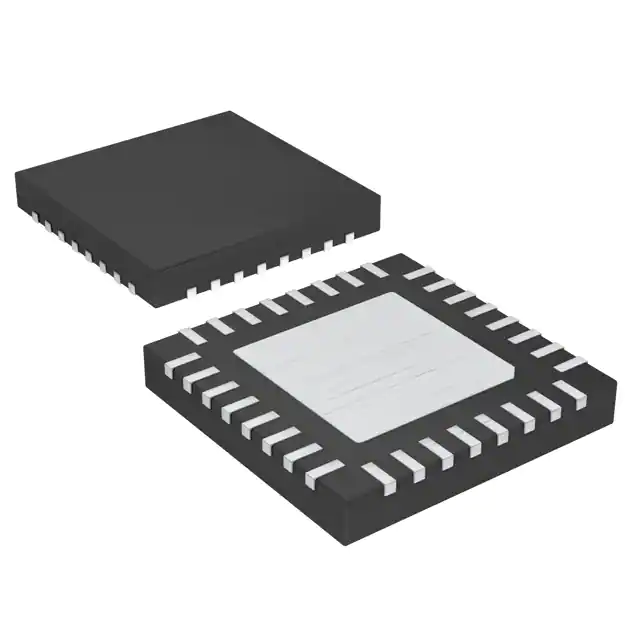

 | | ST25RU3993-BQFT | RF雙工器-射頻/IF和RFID | UHF的RAIN RFID讀寫器IC，支持EPC Gen2 | 在線訂購 | |
 | | ST25R3909-BQTT | RF雙工器-射頻/IF和RFID | ST25R3909是一款高性能13.56 MHz RFID讀卡器，具有兩個差分、低阻抗（1.5 Ohm）天線驅動器。這些驅動器未匹配，使ST25R3909在使用相同電源電壓的情況下，輸出功率可達標準HF讀卡器IC的八倍，并且在相同輸出功率下，功耗減少一半。 | ￥43.30053 | 在線訂購 |

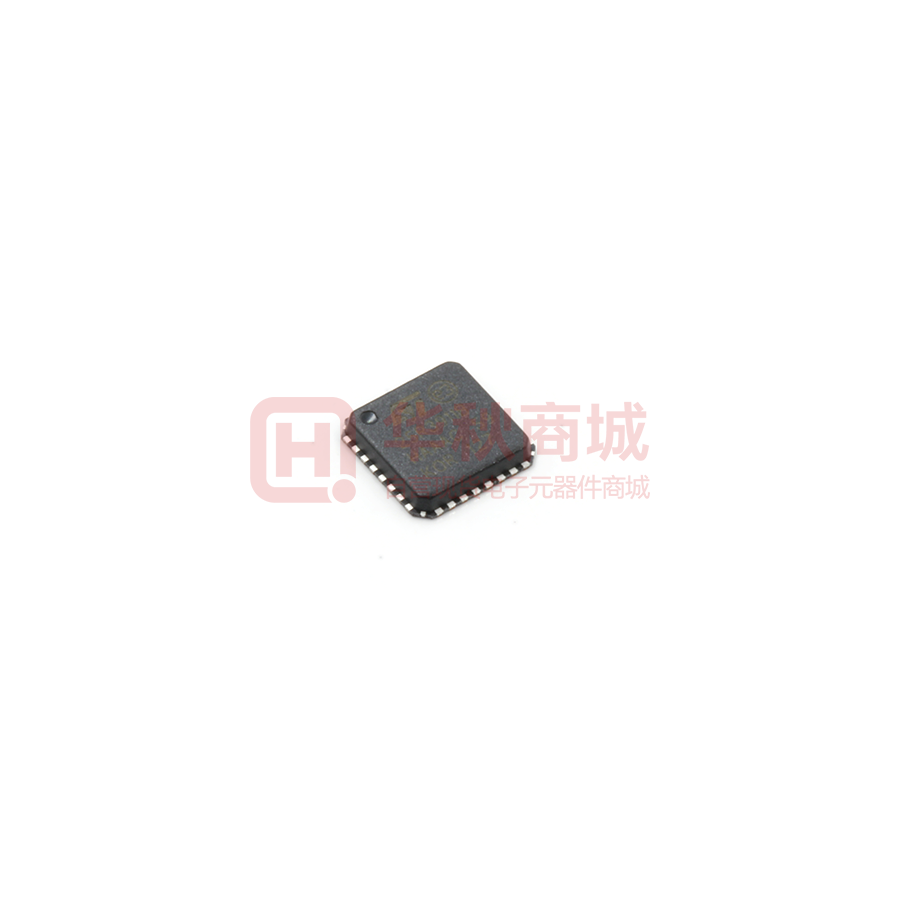

 | | ST25R3911B-AQFT | RF其它IC和模塊-射頻器件 | 高性能HF讀卡器/NFC啟動器，1.4 W支持VHBR和AAT | ￥44.45040 | 在線訂購 |
 | | ST25R3915-AQFT | RF雙工器-射頻/IF和RFID | 高度集成的NFC發起器/高頻讀卡器IC，適用于汽車行業應用，AEC-Q100 1級認證，包括模擬前端(AFE)和高度集成的數據幀系統，支持ISO 18092 (NFCIP-1)發起者、ISO 18092 (NFCIP-1)主動對等模式、ISO 14443A和B讀卡器（包括高比特率）、ISO 15693讀卡器和FeliCa讀卡器。 | ￥34.35830 | 在線訂購 |
 | | ST25R3914-AQFT | RFID，RF接入，監控IC-射頻/IF和RFID | IC RFID READER 13.56MHZ 32QFN | 在線訂購 |
