LTC3643 雙向供電備用電源
Linear Technology 的雙向同步升壓充電器和降壓轉換器（LTC3643 Bidirectional Power Backup Supply）
發布時間：2018-06-13
LTC3643 來自 Linear Technology，利用 3 V 至 17 V 輸入電源為電容器陣列高效充電，充電電壓可達 40 V。當輸入下降到可編程電源故障閾值時，該升壓充電器在這種電源中斷/故障條件下作為同步降壓穩壓器反向運行，從備用電容器向系統電源軌供電。向備用電容器充電時，可通過使用外部低值檢測電阻器從輸入電源進行精確限流，或者執行 PowerPath? 功能。該降壓轉換器在 1 MHz 開關頻率下工作，因此可使用小型外部元器件。穩壓期間靜態電流低，最大限度地提高了來自備用電容器的能量利用率。
LTC3643 雙向供電備用電源特性
適合用作系統備用電源的雙向同步升壓電容器充電器/降壓穩壓器
寬輸入電壓范圍：3 V 至 17 V
高達 40V 的電容器儲能電壓，適合用作高能備用電源
最大 2A CAP 充電電流
集成 N 溝道 MOSFET（頂部 150 mΩ、底部 75 mΩ）
集成 N 溝道功率 MOSFET 用于輸出/CAP 斷開 (50 mΩ)
充電期間進行輸入限流
1 MHz 快速開關頻率
±1% 基準精度，適于系統電壓調節
輸出指示燈，用于指示充電狀態和輸入點電源故障

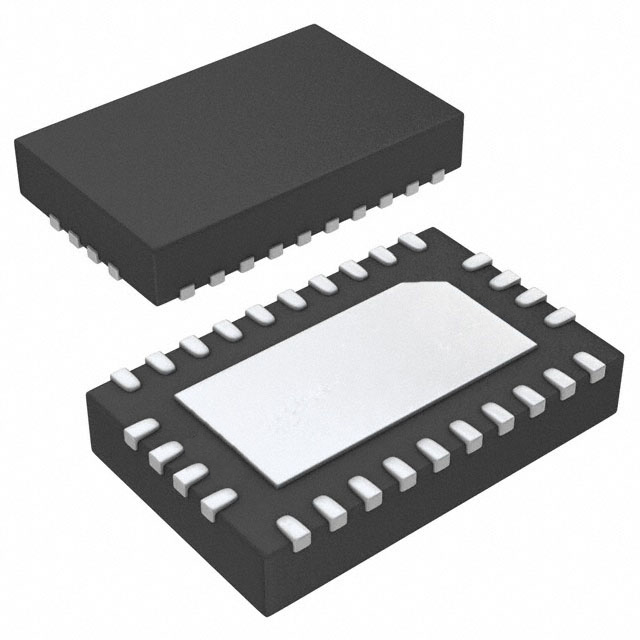

扁平 24 引腳 3 mm × 5 mm QFN 封裝
LTC3643 雙向供電備用電源應用
備用電容器系統
電源故障備用系統
固態硬盤
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2220A | 評估和演示板和套件-開發板/套件/編程器 | LTC3643 * 電源管理 評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3643EUDD#PBF | DC-DC電源芯片-電源管理 | IC REG BUCK BST ADJ 2A 24QFN | 在線訂購 | |
 | | LTC3643IUDD#PBF | DC-DC電源芯片-電源管理 | IC REG BUCK BST ADJ 2A 24QFN | ￥101.08800 | 在線訂購 |
