Si828x ISOdriver 柵極驅動器
Silicon Labs Si828x 隔離式柵極驅動器系列（Si828x ISOdriver Gate Drivers）為逆變器和電機驅動提供極致保護
發布時間：2018-06-13
Silicon Labs 全新的 Si828x ISOdriver 產品組合是 4 amp 隔離式柵極驅動器系列，具有對 IGBT 驅動應用至關重要的去飽和檢測和次級側上電指示功能，可保護電源逆變器和電機驅動應用中的絕緣柵雙極晶體管 (IGBT) 開關。
Si828x ISOdriver 系列可提供工業級隔離，包括可選的 DC-DC 轉換器、快速去飽和檢測、出色的定時特性以及卓越的抗噪和瞬態抗擾能力等。
Si828x 的特征是配合去飽和檢測的 4 amp 柵極驅動器，用于監視 IGBT 的過流，發生過流時 Si828x 驅動器在將控制器更新為故障狀態的同時，會啟動開關的控制關斷功能，進而為 IGBT 和系統提供保護。其他的集成功能包括分離式輸出、防止寄生性柵極導通的米勒箝位、驅動器功率狀態以及向控制器反饋故障。

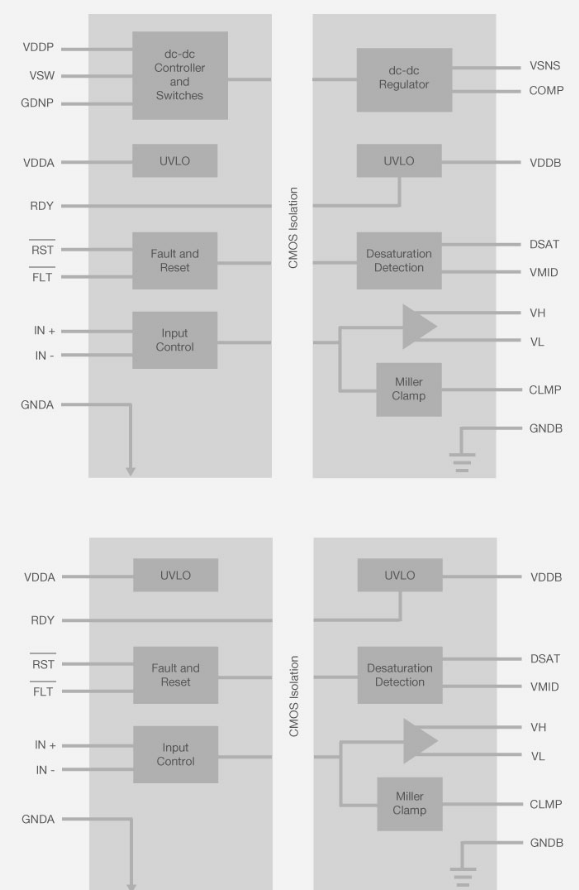

原理圖
Si828x ISOdriver 柵極驅動器特性
工業級隔離：高瞬態抗擾能力、高可靠性、5 kVRMS 承受能力
隔離式柵極驅動器市場中最全面的特性集成
可選的 DC-DC 集成轉換器能簡化電路板布局和驅動器電源設計
業內最快速的去飽和檢測：比競爭對手產品速度快達 10 倍
具有低傳播延遲 (< 55 ns) 的最快、最精確的定時規格：優于光耦合器解決方案 10 倍，優于競爭對手 CMOS 解決方案 2 倍
高壓條件下保持長使用壽命（1000 V 條件下 100 年）
Si828x ISOdriver 柵極驅動器應用
電機控制
電源逆變器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SI8285_86-KIT | 開發板/評估板/驗證板（廢棄） | EVALUATIONKITFORSI8285ANDSI | 在線訂購 | |
 | | SI8281-KIT | 開發板/評估板/驗證板（廢棄） | EVALUATIONKITFORSI8281DEVICE | 在線訂購 | |
 | | SI8284-KIT | 開發板/評估板/驗證板（廢棄） | EVALUATIONKITFORSI8284DEVICE | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SI8286BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER16SOIC | 在線訂購 | |
| | SI8286CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER16SOIC | 在線訂購 | |
| | SI8285BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER16SOIC | 在線訂購 | |
| | SI8285CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER16SOIC | 在線訂購 | |
_tmb.jpg) | | SI8282BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER20SOIC | 在線訂購 | |
| | SI8281BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER20SOIC | 在線訂購 | |
| | SI8281CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | 4A Gate Driver Capacitive Coupling 5000Vrms 1 Channel 20-SOIC | 在線訂購 | |
| | SI8282CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER20SOIC | 在線訂購 | |
 | | SI8283BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER24SOIC | 在線訂購 | |
| | SI8283CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER24SOIC | 在線訂購 | |
| | SI8284BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER24SOIC | 在線訂購 | |
| | SI8284CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | OPTOISI5KVGATEDRIVER24SOIC | 在線訂購 | |
 | SI8287BD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | 4.0AMPDRIVERWITHDESATDETECT | 在線訂購 | ||
| SI8287CD-IS | 隔離式柵極驅動器-信號隔離器件及模塊 | 4.0AMPDRIVERWITHDESATDETECT | 在線訂購 |
