LTM4651 DC/DC μModule? 穩壓器
Linear 的非隔離式反相輸出 μModule 穩壓器（LTM4651 DC/DC μModule? Regulator）可以從正輸入電源電壓產生 -26.5 V 至 -0.5 V 的輸出
發布時間：2018-06-13
Linear Technology 的 LTM4651 是一款超低噪聲、58 V、24 W DC/DC μModule 反相拓撲穩壓器。它從正輸入電源電壓（VIN）調節出負輸出電壓（VOUT-），設計用于滿足 EN55022 的輻射要求。傳統的輻射要求可以通過添加標準的濾波組件來滿足。
封裝中包括開關控制器、功率 MOSFET、電感器、濾波器和支持組件。只要輸入和輸出電壓符合 LTM4651 的安全工作區標準，LTM4651 就可以將 VOUT 調節到 -0.5 V 和 -26.5 V 之間的值：VIN + |VOUT-| ≤58 V。該模塊支持 250 kHz 至 3 MHz 的開關頻率范圍（默認為 400 kHz），且可以同步至外部時鐘。
盡管它是一個反相拓撲結構穩壓器，但不需要電平轉換電路來連接 LTM4651 的 RUN、PGOOD 或 CLKIN 引腳；這些引腳以 GND 為基準。
LTM4651 采用 15.0 mm x 9.0 mm x 5.01 mm BGA 封裝，端子表面處理采用 SnPb 或符合 RoHS。

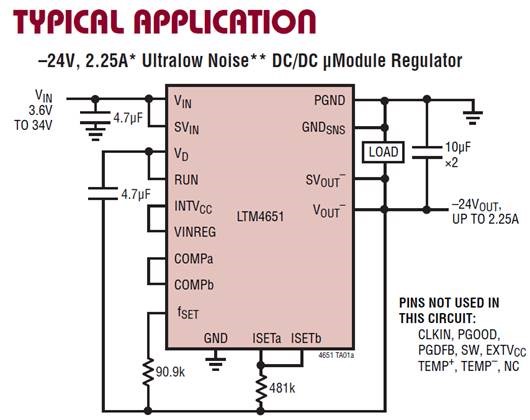

典型應用

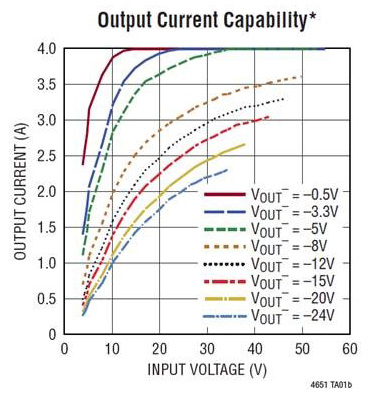

輸出電流能力
LTM4651 DC/DC μModule? 穩壓器特性
寬輸入電壓范圍：3.6 V 至 58 V
符合 EN55022 B 類標準
高達 4 A 輸出電流
12 VIN 至 -24 VOUT 的 24 W 輸出，PLOSS = 5 W，TA = 60°C，tRISE = 60°C，200 LFM
輸出電壓范圍：-26.5 V ≤ VOUT- ≤ -0.5 V
安全工作區域：VIN + | VOUT- | ≤ 58 V，在負載、線路和溫度范圍內實現了 ±1.67 % 的直流輸出電壓最大總誤差（-40°C 至 +125°C）
完全低 EMI 開關模式電源
與多個 LTM4651 并行和當前共享
恒頻電流模式控制
頻率同步范圍：250 kHz 至 3 MHz
電源良好指示燈和可編程軟啟動
過流 / 過壓 / 過熱保護
15.0 mm x 9.0 mm x 5.01 mm BGA 封裝
LTM4651 DC/DC μModule? 穩壓器應用
航空電子、工業控制和測試設備
視頻、成像和儀器
48 V 電信和網絡電源
射頻系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2328A | 開發板/評估板/驗證板-開發板/套件/編程器 | LTM4651 μModule? DC/DC，負反相器 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM4651IY#PBF | 其他分類 | IC REG UMODULE DC/DC 77-BGA | 在線訂購 | |
 | | LTM4651IY | 隔離電源模塊-電源管理 | 非隔離 PoL 模塊 直流轉換器 1 輸出 -0.5 ~ -26.5V 3.6V - 58V 輸入 | 在線訂購 | |
| | LTM4651EY#PBF | DC-DC電源芯片-電源管理 | LTM4651EY#PBF | 在線訂購 |
