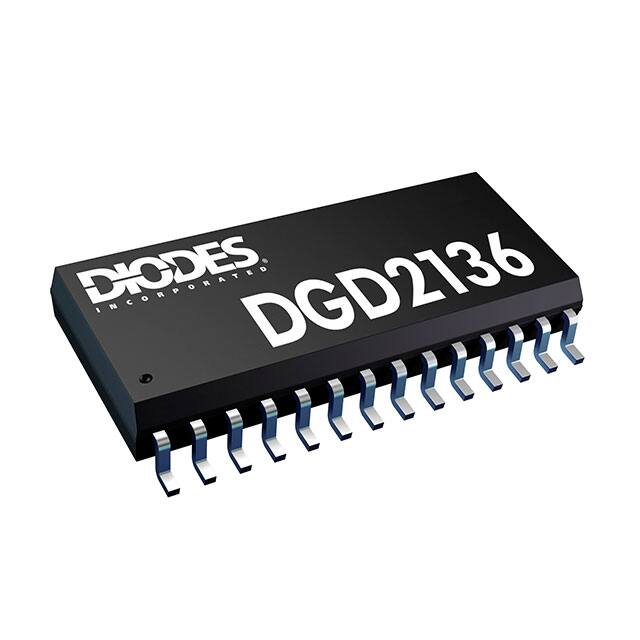

DGD2136 三相半橋柵極驅動器
Diodes 的全集成 3 相 600 V 柵極驅動器（DGD2136 3-Phase Half-Bridge Gate Driver）能夠驅動采用半橋配置的 N 溝道 MOSFET 和 IGBT
發布時間：2018-06-13
Diodes 的 DGD2136 是一款 3 相柵極驅動器 IC，設計用于驅動由 N 溝道 MOSFET 和 IGBT 配置而成的三個半橋。憑借其使高壓側驅動器浮動的能力，DGD2136 利用自舉功能實現了高達 600 V 的切換能力，而低至 2.4 V 的標準邏輯電平輸入又確保了接口易于控制。
BLDC 和 PMSM 電機被越來越多地使用反映了行業發展方向，即提升電機效率并實現零維護，從而最大限度降低總擁有成本。DGD2136 則有助于實現這一目標，因其專為 100 W 以上 3 相電機驅動應用而設計，例如那些在家電、電動工具和工業電機中常見的應用。
該器件具備多種自我保護功能：如避免擊穿問題的空載時間和匹配延遲；避免誤觸發的施密特觸發器輸入；能夠承受高 dv/dt 切換引起的負電壓瞬變的柵極驅動容差；以及 Vcc 電源上的欠壓鎖定 (UVLO) 保護，以避免低電源電壓引發故障。
DGD2136 三相半橋柵極驅動器特性
過流保護
如果檢測到過流，則關斷輸出驅動以保護 MOSFET/IGBT
安全特性
該器件工作時采用施密特觸發器輸入且具有擊穿保護功能、匹配傳播和 UVLO，可防止發生擊穿，因此提升了可靠性，減少了 EMI
邏輯輸入電平 > 2.4 V
直接利用 3.3 V MCU 進行 PWM 控制，而輸出則提升至 VCC 電源電壓 (10 V 至 20 V)，以最大限度降低開關中的導通損耗
故障信號輸出和 RC 輸入引腳
實現對驅動器級監視和可調節復位時間
DGD2136 三相半橋柵極驅動器應用
電機逆變器驅動器
>100 W 三相 PMSM/BLDC 電機：
家用電器（白色家電），包括洗衣機、冰箱和縫紉機
空調和風扇
工業級電機逆變器，包括機器人
園藝工具、電動工具、斜切鋸
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DGD2136S28-13 | 柵極驅動-電源管理 | IC GATE DRVR HALF-BRIDGE 28SO | 在線訂購 |
