TPS543C20 同步降壓型 SWIFT? 轉換器
Texas Instruments 的 TPS543C20 4 VIN 至 16 VIN、40 A 可疊接同步降壓 SWIFT? 轉換器（TPS543C20 Synchronous Step-Down SWIFT? Converter）具有自適應內部補償功能
發布時間：2018-06-13
Texas Instruments 的 TPS543C20 采用內部補償型仿真峰值電流模式控制，具有時鐘同步、固定頻率調制器，適用于 EMI 敏感型負載點 (POL)。內部積分器和直接放大斜坡跟蹤環路無需使用外部補償，工作頻率范圍寬，從而使系統設計更為靈活并實現高密度和簡單化?？蛇x API 和基體制動分別有助于大幅降低欠沖和過沖，從而提高瞬態性能。具有低損耗開關性能的集成 NexFET? MOSFET 可實現高效率，以 5 x 7 mm PowerStack? 封裝提供高達 40 A 的電流，并帶方便布線的導熱墊。兩個 TPS543C20 器件可疊接在一起，提供高達 80 A 的 POL。
TPS543C20 同步降壓型 SWIFT? 轉換器特性
內部補償型高級電流模式控制 40 A POL
輸入電壓范圍：4 V 至 16 V
輸出電壓范圍：0.6 V 至 5.5 V
集成藍牙 3/0.9 mΩ 疊接式 NexFET 功率級，且可進行無損耗低壓側電流檢測
固定頻率 - 與外部時鐘和/或同步輸出同步
引腳搭接可編程開關頻率
單機工作頻率范圍 300 kHz 至 2 MHz
疊接工作頻率范圍 300 kHz 至 1 MHz
差分遠程檢測
2X 疊接后可達 80 A，提供均流、均壓和 CLK 同步
引腳搭接可編程基準電壓：0.6 V 至 1.1 V，且精度為 0.5%
安全啟動到預偏置輸出
高精度打嗝限流
異步脈沖注入 (API) 和基體制動

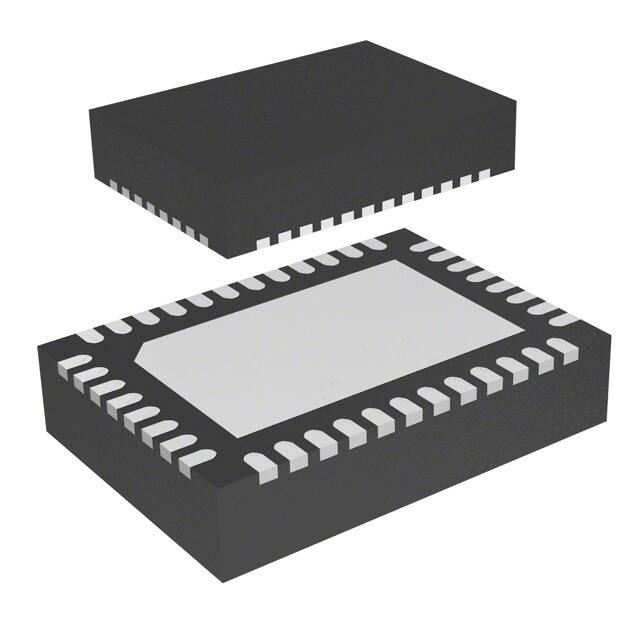

40 引腳、5 mm x 7 mm LQFN 封裝，具有 0.5 mm 點距和單導熱墊
使用 TPS543C20 和 WEBENCH? Power Designer 進行定制設計
TPS543C20 同步降壓型 SWIFT? 轉換器應用
無線和有線通信基礎設施設備
企業服務器、交換機和路由器
企業存儲、SSD
ASIC、SoC、FPGA、DSP 內核和 I/O 電源軌
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS543C20EVM-799 | 開發板/評估板/驗證板-開發板/套件/編程器 | EVAL BOARD FOR TPS543C20 40A | 在線訂購 | |

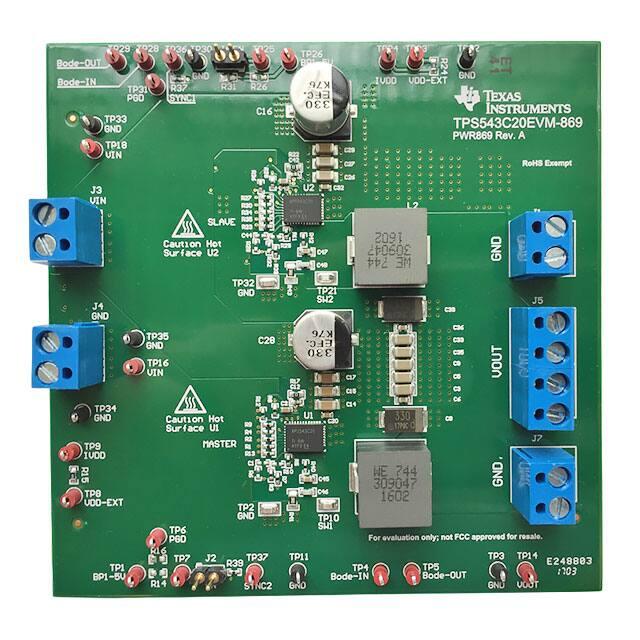

 | | TPS543C20EVM-869 | 開發板/評估板/驗證板-開發板/套件/編程器 | TPS543C20 SWIFT? DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS543C20RVFT | DC-DC電源芯片-電源管理 | TPS543C20 具有自適應內部補償功能的 4V 至 14V、40A 同步 SWIFT? 降壓轉換器 | ￥124.76406 | 在線訂購 |
