TinyScreen+ 處理器板
來自 TinyCircuits 的處理器、OLED 和 USB 一體式 TinyDuino 外形電路板（TinyScreen+ Processor Board）
發布時間：2018-06-13
TinyScreen+ 是 TinyCircuits 的第二代處理器板，基于廣受歡迎的 TinyScreen 盾板，帶有外加 Atmel SAMD21 32 位 ARM? 處理器、USB 端口、電源管理和 Microchip MCP73831 電池充電器。這款功能強大的 Arduino Zero 兼容板在一平方英寸的設計中提供了一個 OLED 開發系統。該電路板具有標準 TinyShield 擴展端口，允許使用所有當前 TinyShield 盾板，并且所有 20 個 IO 引腳都可用，因?yàn)榘遢d OLED 和四個按鈕可以直接連接到處理器上的額外引腳。該 OLED 是一個明亮的 16 位彩色 96x64 像素顯示器，能夠從 microSD 卡播放高達 40 FPS 的 16 位彩色視頻，同時帶有單聲道線路級音頻輸出。
TinyScreen+ 使用 Arduino 編程環境中相同的 TinyScreen 庫，而大多數 TinyScreen 代碼和 Arduino 庫也將照原樣運行。新用戶只需使用 TinyScreen+、一根微型 USB 電纜和一臺電腦即可啟動工作，TinyScreen 代碼的當前用戶只需稍作修改即可在 TinyScreen+ 上運行大多數的現有代碼。
TinyScreen+ 處理器板特性
Atmel ATSAMD21G18A 32 位 ARM 處理器
兼容 Arduino Zero
256 KB 閃存，32 KB SRAM
12 位 ADC，10 位 DAC
默認時鐘速度：48 MHz
有專用硬件 SPI 和控制引腳連接 OLED 和四個板載按鈕
提供 20 個 IO 引腳，高達 10 個 ADC 輸入或高達 10 PWM 輸出
內置 32.728 KHz 時鐘晶體，內置待機模式的 RTC 硬件，功耗低至 0.2 mA
0.96" (24.4 mm) 96 x 64 像素 OLED 顯示屏，16 位顏色深度
四個用戶定義輸入按鈕
TinyShield 擴展連接器，用于可疊接 TinyShield 板
內置鋰電池連接器和充電器；設置為 200 毫安充電率
板尺寸 1.02"x 0.98" (25.8 mm x 25.0 mm)
最大厚度：0.24" (6.0 mm)
重量：3.94 克（0.139 盎司）
2.7 V - 5.5 V 工作電壓
使用 CDC 串行端口的 Arduino 兼容引導程序；OSX 和 Windows 10 即插即用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

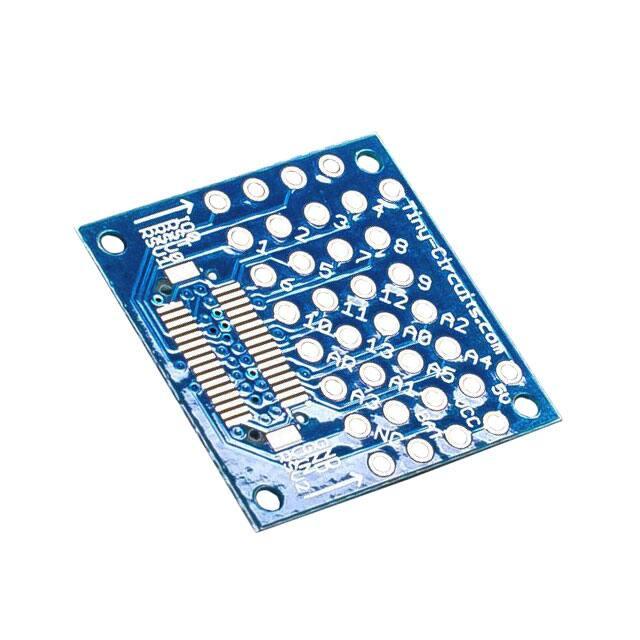

 | | ASD2009-R-T | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | 帶鍍層通孔 Protoboard TinyDuino 平臺評估擴展板 | 在線訂購 | |

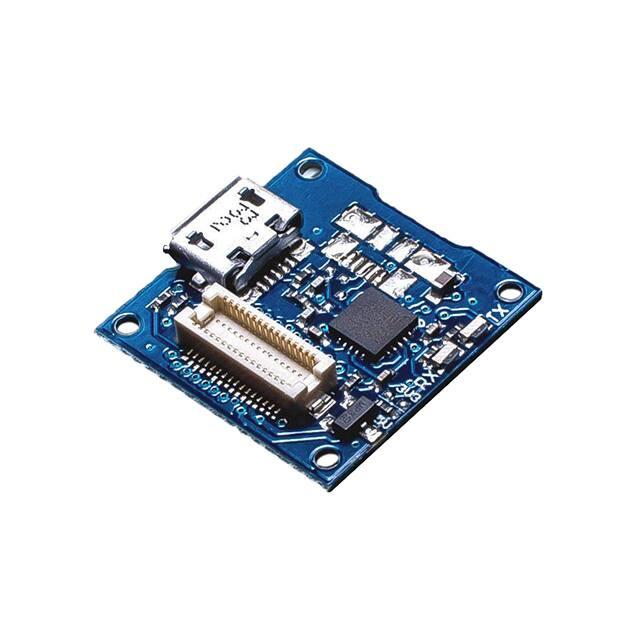

 | | ASD2101-R-T | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | 串行轉 USB 接口 TinyDuino 平臺評估擴展板 | 在線訂購 | |

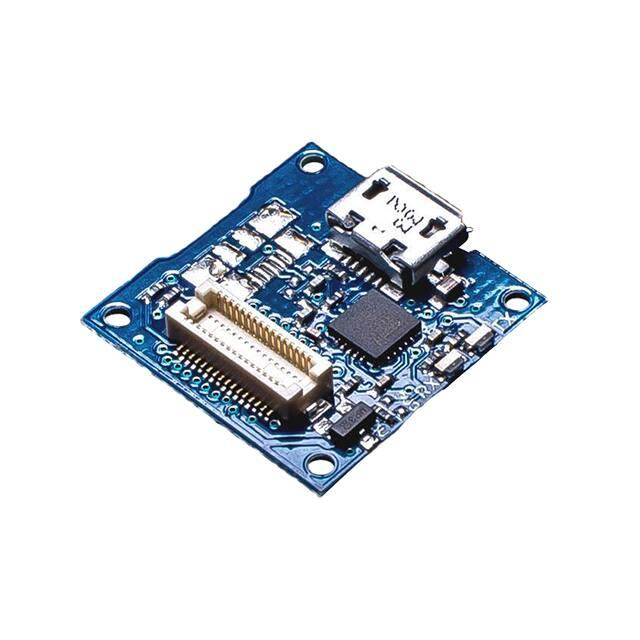

 | | ASD2101-R | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | 串行轉 USB 接口 TinyDuino 平臺評估擴展板 | 在線訂購 | |
 | | ASD2431-R | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | SSD1331 OLED 0.96" 顯示 TinyDuino 平臺評估擴展板 | 在線訂購 | |
 | | ASD2009-R | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | 帶鍍層通孔 Protoboard TinyDuino 平臺評估擴展板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP73831T-2ACI/OT | 線性 - 比較器 | IC CONTROLLR LI-ION 4.2V SOT23-5 | ￥5.40216 | 在線訂購 |
| | MCP73831T-2DCI/OT | 線性 - 比較器 | IC CONTROLLR LI-ION 4.2V SOT23-5 | ￥5.37408 | 在線訂購 |
 | | ATSAMD21G18A-AUT | 線性 - 比較器 | IC MCU 32BIT 256KB FLASH 48TQFP | ￥31.27684 | 在線訂購 |
 | | ATSAMD21G18A-MU | 線性 - 比較器 | IC MCU 32BIT 256KB FLASH 48QFN | ￥36.27020 | 在線訂購 |
 | | MCP73831T-2ACI/MC | 線性 - 比較器 | IC CONTROLLER LI-ION 4.2V 8DFN | ￥5.70415 | 在線訂購 |
| | MCP73831-2ATI/MC | 線性 - 比較器 | IC CONTROLLER LI-ION 4.2V 8DFN | ￥7.28287 | 在線訂購 |
| | ATSAMD21G18A-AU | 線性 - 比較器 | IC MCU 32BIT 256KB FLASH 48TQFP | ￥37.06758 | 在線訂購 |
| | MCP73831-2ACI/MC | 線性 - 比較器 | IC CONTROLLER LI-ION 4.2V 8DFN | ￥7.28287 | 在線訂購 |
| | MCP73831T-2ATI/OT | 線性 - 比較器 | IC CONTROLLR LI-ION 4.2V SOT23-5 | ￥5.37408 | 在線訂購 |
| | MCP73831T-5ACI/OT | 線性 - 比較器 | IC CONTRLR LI-ION 4.50V SOT23-5 | ￥5.64609 | 在線訂購 |
| | ATSAMD21G18A-MF | 線性 - 比較器 | IC MCU 32BIT 256KB FLASH 48QFN | ￥40.19777 | 在線訂購 |
| | ATSAMD21G18A-AF | 線性 - 比較器 | IC MCU 32BIT 256KB FLASH 48TQFP | ￥40.72046 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ASM2001-R-L | 開發板/評估板/驗證板-開發板/套件/編程器 | Atmega328P TinyDuino AVR? AVR MCU 8-位 評估板 - 嵌入式 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ASM2022 | 開發板/評估板/驗證板-開發板/套件/編程器 | ATSAMD21 TinyScreen+ SAM D ARM? Cortex?-M0+ MCU 32-位 評估板 - 嵌入式 | 在線訂購 |
