LM73605/LM73606 同步降壓型電壓轉換器
Texas Instruments LM73605 和 LM73606 （LM73605/LM73606 Synchronous Step-Down Voltage Converters）是 3.5 V 至 36 V、5 A 同步降壓轉換器
發布時間：2018-06-13
Texas Instruments LM73605 和 LM73606 系列器件是易于使用的同步降壓型 DC-DC 轉換器，能驅動高達 5 A (LM73605) 或 6 A (LM73606) 的負載電流，采用 3.5 V 至 36 V 電源供電。LM73605a 和 LM73606 以極小的解決方案尺寸提供卓越的能效和輸出精度特性。采用峰值電流模式控制。其它特性例如可調節開關頻率、外部時鐘同步、FPWM 選項、電源良好標志、精確使能、可調節軟啟動和跟蹤為各種應用提供靈活、易于使用的解決方案。輕負載自動頻率折返和可選的外部偏置提升了整個負載范圍內的效率。該系列只需要很少的外部元件，采用適用于簡單 PCB 布局的引腳分配，具有最佳的 EMI 和熱性能。保護功能包括熱關斷、輸入欠壓鎖定、逐周期限流和輸出短路保護。LM73605 和 LM73606 器件引腳對引腳兼容，用于簡單電流調節功能。
LM73605EVM-5V-2MHZ 評估模塊 (EVM) 是一塊完全組裝且經過測試的電路板，用于評估 LM73605 同步降壓轉換器。EVM 工作電壓為 6 V 至 36 V 輸入，提供 5 V 輸出電壓，5 A 最大負載電流。
LM73605/LM73606 同步降壓型電壓轉換器特性
同步整流
可濕性側翼 QFN 封裝 (WQFN)
低靜態電流
0.8 μA 關斷模式（典型值）
15 μA 無負載活動模式（典型值）
寬電壓轉換范圍：
tON_MIN = 60 ns（典型值）
tOFF_MIN = 70 ns（典型值）
低 MOSFET 導通電阻：
RDS (ON)_HS = 53 m?（典型值）
RDS (ON)_LS = 31 m?（典型值）
外部偏置輸入可提高能效
引腳可選擇自動模式或強制的 PWM 工作模式
可調頻率范圍：350 kHz 至 2.2 MHz
可與外部時鐘同步
內部補償
電源良好標志
精密使能用于設置系統 UVLO
靈活的軟啟動功能：
啟動到預偏壓負載
固定或可調節軟啟動時間
輸出電壓跟蹤
逐周期限流
帶打嗝模式的短路保護
熱關斷保護
使用 WEBENCH? Power Designer 和 LM73605 或 LM73606 創建定制設計
LM73605/LM73606 同步降壓型電壓轉換器應用
工業分布式電源應用
電信系統
通用寬 VIN 穩壓
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM73606EVM-5V-400K | 開發板/評估板/驗證板-開發板/套件/編程器 | LM73606 - DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 | |
 | | LM73605EVM-5V-400K | 開發板/評估板/驗證板-開發板/套件/編程器 | 在線訂購 | ||
| | LM73605EVM-5V-2MHZ | 開發板/評估板/驗證板-開發板/套件/編程器 | LM73605EVM-5V-2MHZ | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM73605QRNPTQ1 | DC-DC電源芯片-電源管理 | LM73605-Q1 通過汽車級認證的 3.5V 至 36V、5A 同步降壓轉換器 | ￥43.89276 | 在線訂購 |
 | | LM73606QRNPTQ1 | DC-DC電源芯片-電源管理 | 降壓 開關穩壓器 IC 正 可調式 1V 1 輸出 6A 30-WFQFN 裸露焊盤 | ￥52.28808 | 在線訂購 |
| | LM73605QRNPRQ1 | DC-DC電源芯片-電源管理 | LM73605-Q1是一款3.5 V至36 V輸入電壓范圍的5 A同步降壓電壓轉換器。該器件采用峰值電流模式控制,具有可調開關頻率、同步整流、低靜態電流和多種保護功能。適用于汽車分布式電源應用,符合AEC-Q100標準。 | ￥6.83650 | 在線訂購 |
| | LM73606QRNPRQ1 | DC-DC電源芯片-電源管理 | LM73606-Q1 通過汽車級認證的 3.5V 至 36V、6A 同步降壓轉換器 | ￥71.74700 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
| | LM73606RNPT | DC-DC電源芯片-電源管理 | 降壓 開關穩壓器 IC 正 可調式 1V 1 輸出 6A 30-WFQFN 裸露焊盤 | ￥17.25000 | 在線訂購 |

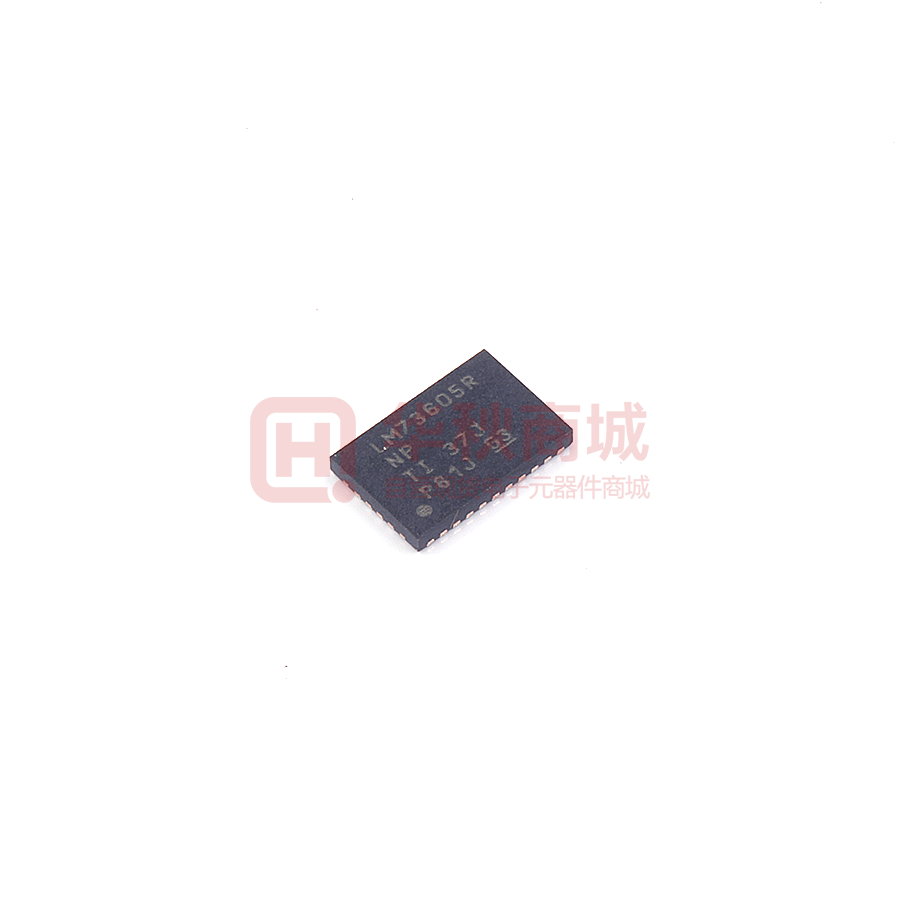

| | LM73605RNPT | DC-DC電源芯片-電源管理 | LM73605 LM73605 SIMPLE SWITCHER® 3.5V 至 36V、5A 同步降壓轉換器 | ￥38.34166 | 在線訂購 |
 | | LM73605RNPR | DC-DC電源芯片-電源管理 | IC REG BUCK ADJUSTABLE 5A 30WQFN | ￥9.69540 | 在線訂購 |
