AL1788 離線式 LED 驅動器
Diodes 的 AL1788 低待機功耗 PFC 控制器（AL1788 Off-Line LED Driver）
發布時間：2018-06-13
Diodes 的 AL1788 是一種針對智能互聯 LED 照明和 IoT 應用的高性能 AC/DC 功率因數校正 (PFC) 控制器。AL1788 基于初級側調節 (PSR) 實現技術，不需要光耦合器或任何次級反饋電路，節省了整體 BOM 成本。該器件工作在準諧振 (QR) 模式下，此時 MOSFET 在漏極電壓谷值時是打開的，因此最大限度地減少了開關損耗，從而實現了高能效。
AL1788 系統工作在反激式和降壓拓?fù)浣Y(jié)構，分別支持高能效、隔離式和非隔離式照明/物聯網配置。AL1788 集成了過壓、過流和短路保護以及超溫保護功能，從而實現了強大的解決方案。
AL1788 離線式 LED 驅動器特性
基于反激式和降壓拓?fù)浣Y(jié)構的 PSR 實現
用于恒壓 (CV) 調節的通用交流電壓輸入
用于初級側 MOSFET 開關的谷值檢測，可實現低開關損耗和高能效
高 PF (> 0.9) 和低 THD (< 20%)，適合寬負載范圍（50% 至滿負載）
低待機功耗
低系統 BOM 成本
具有外部 MOSFET 的控制器
內部保護：
欠壓鎖定 (UVLO)
過壓保護 (OVP)
過流保護 (OCP)
輸出短路保護 (OSP)
超溫保護 (OTP)：熱關斷和自動熱恢復
AL1788 離線式 LED 驅動器應用
一般 LED 照明
智能連接 LED 燈泡
AC 供電型物聯網
智能互連 LED 燈管、面板燈、暗燈槽和吊燈
高功率因數校正和低 THD 電源
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

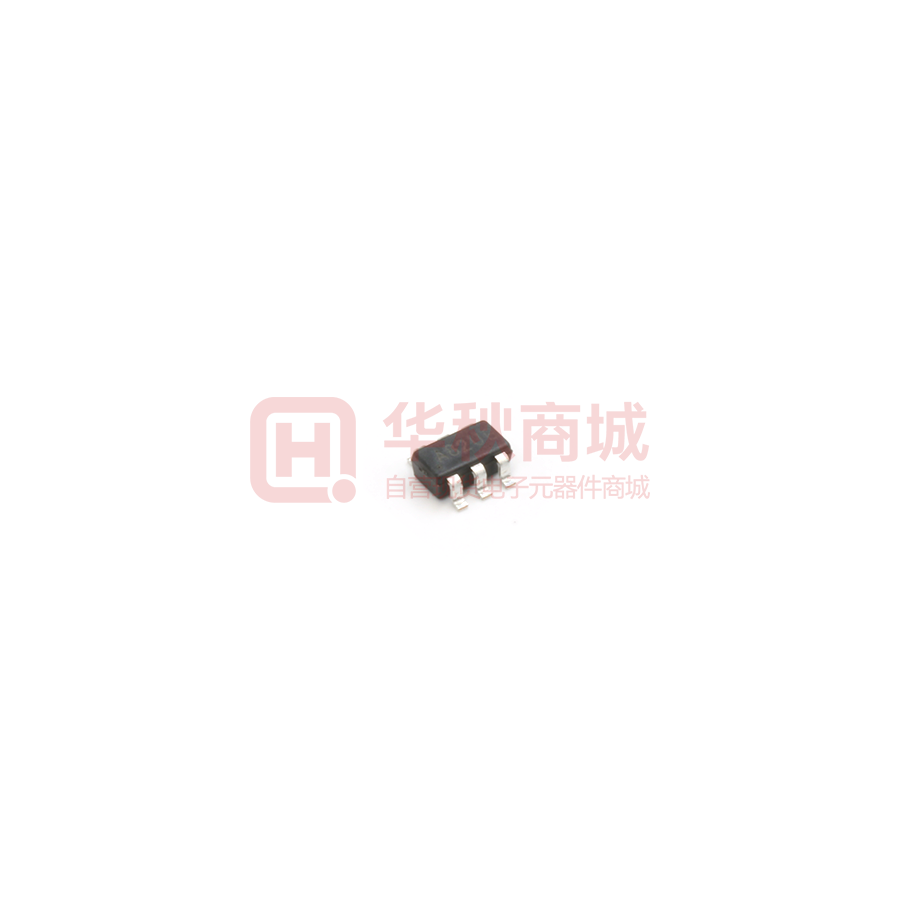

 | | AL1788W6-7 | 特殊專用邏輯-邏輯及時序器件 | 特殊專用邏輯 SOT26 VCC=9~25V PD=700mW | ￥0.78992 | 在線訂購 |
