ISO121x 數字輸入接收器
Texas Instruments ISO1211 和 ISO1212 隔離式 24 V 至 60 V 數字輸入接收器（ISO121x Digital Input Receivers）非常適合用于數字輸入模塊
發布時間：2018-06-13
Texas Instruments ISO1211 和 ISO1212 器件是隔離式的 24 V 至 60 V 數字輸入接收器，符合 IEC 61131-2 標準 1 型、2 型和 3 型特性，適合用于可編程邏輯控制器 (PLC) 和電機控制數字輸入模塊。不同于具有分立式、精確電流限制電路的傳統光耦合器解決方案，這些 ISO121x 器件提供了一種簡單、低功耗的解決方案，具有精確的電流限制，實現緊湊、高密度的 I/O 模塊設計。這些器件不需要現場側電源，均可配置為灌入或拉出輸入。
ISO121x 器件工作電源范圍為 2.25 V 至 5.5 V，支持 2.5 V、 3.3 V 和 5 V 控制器?！?0 V 的輸入容差具有反極性保護功能，有助于確保輸入引腳在出現故障受保護，反向電流可以忽略不計。這些器件支持高達 4 Mbps 數據速率，達到最小脈寬為 150 ns 的高速工作。ISO1211 器件非常適用于需要高通道間隔離度的設計，ISO1212 器件非常適用于空間受限的多通道設計。
相比傳統解決方案，ISO121x 器件減少了元件數量，簡化了系統設計，并降低板溫度。有關詳細信息，請參閱 TI 的技術說明如何簡化隔離式 24 V PLC 數字輸入模塊設計。
ISO121x 數字輸入接收器特性
符合 IEC 61131-2 1 型、2 型和 3 型特性
精確的電流限值，低功耗：
3 型 2.2 mA 至 2.47 mA
可調節至最高 6.5 mA
無需現場側電源
具有反極性保護功能的高輸入電壓范圍：±60 V
可配置為灌入或拉出輸入
高數據速率：高達 4 Mbps
高瞬態抗擾度：±70 k v/μs CMTI
寬電源范圍 (VCC1)：2.25 V 至 5.5 V
環境溫度范圍：-40 °C 至 +125 °C
緊湊的封裝選擇：
單通道 ISO1211，SOIC-8

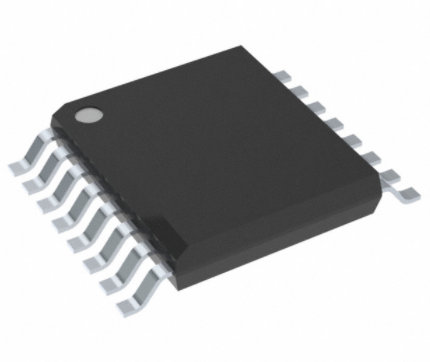

雙通道 ISO1212，SSOP-16
安全相關認證：
基本絕緣要求，符合 DIN V VDE V 0884-10
UL 1577 認可、2500 VRMS 絕緣
提供 CQC、CSA、TUV 證書
ISO121x 數字輸入接收器應用
可編程邏輯控制器 (PLC)
數字輸入模塊
混合 I/O 模塊
電機驅動 I/O 和位置反饋
CNC 控制
48 V 系統
數據采集
二進制輸入模塊
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISO1211EVM | 評估和演示板和套件-開發板/套件/編程器 | EVAL BOARD FOR ISO1211 | 在線訂購 | |
 | | ISO1212EVM | 評估和演示板和套件-開發板/套件/編程器 | EVAL BOARD FOR ISO1212 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISO1212DBQ | 數字隔離器-信號隔離器件及模塊 | ISO1212 用于數字輸入模塊的雙通道隔離式 24V 至 60V 數字輸入接收器 | 在線訂購 | |
 | | ISO1212DBQR | 數字隔離器-信號隔離器件及模塊 | ISO1212 用于數字輸入模塊的雙通道隔離式 24V 至 60V 數字輸入接收器 | ￥6.28796 | 在線訂購 |
 | | ISO1211D | 數字隔離器-信號隔離器件及模塊 | ISO1211 用于數字輸入模塊的單通道隔離式 24V 至 60V 數字輸入接收器 | ￥12.03539 | 在線訂購 |
