DRV5012 數字鎖存霍爾效應傳感器
Texas Instruments 的 DRV5012 超低功耗數字鎖存霍爾效應傳感器（DRV5012 Digital-Latch Hall Effect Sensor），VCC 范圍為 1.65 V 至 5.5 V
發布時間：2018-06-13
Texas Instruments 的 DRV5012 器件是一款超低功耗數字鎖存霍爾效應傳感器，具有可通過選擇的采樣率。
當南磁極靠近封裝頂部并超過 BOP 閾值時，器件將驅動一個低電壓。該輸出會保持低電平直至施加北磁極且 BRP 閾值被超越，這將導致輸出驅動高電壓。需要交替北極和南極來切換輸出，集成磁滯將 BOP 和 BRP 分開以提供可靠的切換。
DRV5012 器件使用了一個使用內部振蕩器，采樣磁場并根據 SEL 引腳以 20 Hz 或 2.5 kHz 的速率更新輸出。這種雙帶寬功能允許系統只需使用最小的功率即可監控運動的變化。
該器件工作在 1.65 V 至 5.5 V 的 VCC 范圍，并采用小 X2SON 封裝。
DRV5012 數字鎖存霍爾效應傳感器特性
業界領先的低功耗
引腳可選采樣率：
SEL = 低：20 Hz，使用 1.3 μA（1.8 V）時
SEL = 高：2.5 kHz，使用 142 μA（1.8 V）時
工作 VCC 電壓范圍為 1.65 V 至 5.5 V
高磁敏度：±2 mT（典型值）
強磁滯：4 mT（典型值）
推挽式 CMOS 輸出

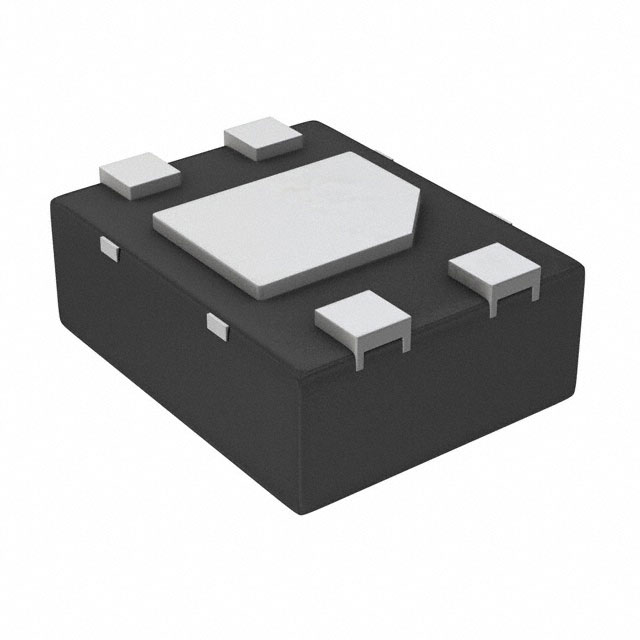

小而薄的 X2SON 封裝
-40°C 至 +85°C 工作溫度范圍
DRV5012 數字鎖存霍爾效應傳感器應用
增量旋轉編碼：
電機速度
機械行程
流體測量
旋鈕旋轉
輪速
無刷直流電機傳感器
便攜式醫療設備
電子鎖，電動自行車，電動百葉窗
流量計
非接觸式激活
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DRV5012AEDMRT | 霍爾開關-傳感器 | DRV5012 低功耗（低至 3.3μA）、低電壓（最高 5.5V）霍爾效應鎖存器 | ￥5.40830 | 在線訂購 |
