AP1010AEN 2 通道 H 橋電機驅動器
AKM 的 AP1010AEN 提供欠壓鎖定、過流和熱保護（AP1010AEN 2 Channel H-Bridge Motor Driver）
發布時間：2018-06-13
Asahi Kasei Microdevices Corporation (AKM) AP1010AEN 是雙通道 H 橋電機驅動器，能夠以 18 V 單電源工作。驅動器的保護電路包括欠壓鎖定、過流保護以及熱關斷保護。過流保護電路可使用外部信號禁用，以避免啟動或停止電機時的浪涌電流造成故障。這些保護選擇允許工程師設計出一種解決方案，以便在異常情況下從電機電源線路取下起保護作用的保險絲。
AP1010AEN 非常適合用于 12 V 系統，例如白色家用電器。該器件能夠驅動兩臺 DC 電機或一個步進電機。該器件采用超小的 16 引腳 QFN 封裝，溫度范圍為 -30 °C 至 +85 °C。
AP1010AEN 2 通道 H 橋電機驅動器特性
電機工作電壓范圍：6.0 V 至 18 V
最大輸出電流 (DC)：0.7 A @ TA= 25 °C
H 橋?qū)娮?RON（TOP + BOT) = 1.1 Ω @ TA= 25 °C
可并聯連接
工作溫度范圍：-30°C 至 +85°C
欠壓鎖定電路
熱關斷電路
過流保護電路：過流保護電路被禁用時 DIS OCP 端子 = H

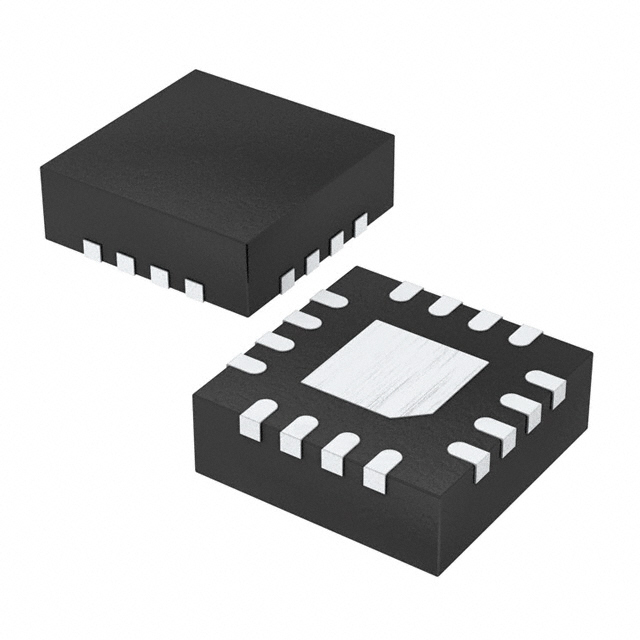

16 引腳 QFN 封裝 (3 mm x 3 mm)
