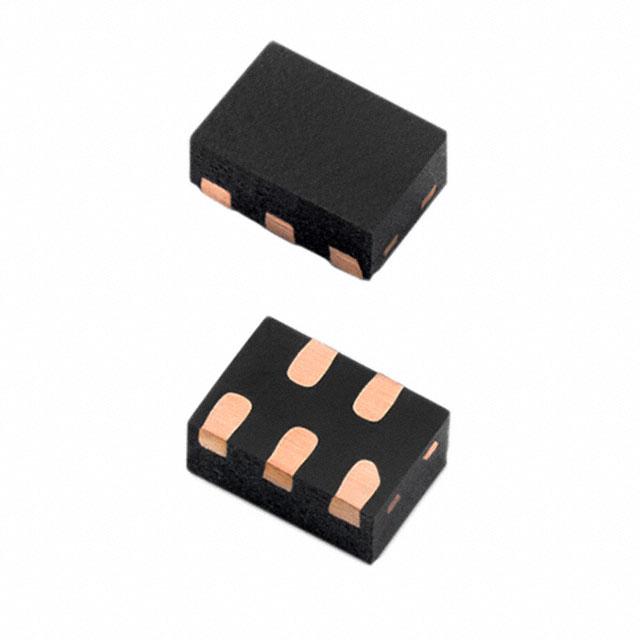

TVS 二極管陣列 4 通道 ESD 保護 - SP3422-04UTG
Littelfuse 的 SP3422 04UTG 系列器件（TVS Diode Array 4-Channel ESD Protection - SP3422-04UTG）為電子設備提供 ESD 保護
發布時間：2018-06-13
Littlefuse SP3422 集成了 4 通道超低電容軌至軌二極管和附加齊納二極管，為可能遇到破壞性靜電放電 (ESD) 的電子設備提供保護。這些堅固耐用的元件能夠安全地吸收高于 IEC61000-4-2 國際標準規定的最高重復性靜電放電 (ESD) 尖峰（+8 kV 接觸放電），而不會削弱性能。極低的加載電容還使該器件非常適合如 V-by-One?、USB3.0、USB2.0 和 IEEE 1394 的高速信號引腳保護。
TVS 二極管陣列 4 通道 ESD 保護 - SP3422-04UTG特性
相比分立式或雙通道處理能實現更高的板空間節省
直通式布線不會降低信號完整性，消除了所需的連接到 PCB 引腳所需的“扇出”
低寄生電容有助于保持信號完整性，并能應用于最快的 USB3.0、MIPI 和 DisplayPort 接口
以比傳統 SOD-882 封裝能以更小的體積提供四個線路 ESD 保護
直通式布線、相鄰線路或在封裝兩側連接
極低的加載電容，標稱功耗為 0.2 pF，高 ESD 能力
汽車級、潮濕敏感度等級 1 產品
TVS 二極管陣列 4 通道 ESD 保護 - SP3422-04UTG應用
ESD 保護
V-by-One、USB3.0、USB2.0 和 IEEE 1394 接口
MIPI 攝像頭或顯示器接口
嵌入式顯示端口
串行總線接口，例如 IEEE 1394
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP3422-04UTG | ESD抑制器/TVS二極管-過壓過流保護器件 | 16.7V（標準） 夾子 2A（8/20μs） Ipp TVS - 二極管 表面貼裝型 5-DFN（1x0.6） | ￥0.70467 | 在線訂購 |
