用于 ESD 汽車應用的 TVS 二極管 0.15 pF 22 kV - SP3522 系列
Littelfuse 的 SP3522 系列雪崩二極管（TVS Diode 0.15 pF 22 kV for ESD Automotive Applications - SP3522 Series）適合汽車應用中的 ESD 保護
發布時間：2018-06-13
Littelfuse SP3522 系列 0.15 pF、22 kV 汽車雪崩二極管采用超小型（0201 DFN 或 SOD882）封裝，并集成了用于 ESD 保護的超低電容 (0.15 pF) 陰極至陰極硅雪崩二極管。Littelfuse 的 SP3522 堅固耐用型元件能夠安全地吸收高于 IEC61000-4-2 規定的最高重復性 ESD 尖峰（+8 kV 接觸放電），而不會削弱性能。極低的加載電容特性還適用于符合 AEC-Q101 資質認可的 V-by-One?、HDMI、USB 3.0 和 IEEE 1394 等高速應用。
用于 ESD 汽車應用的 TVS 二極管 0.15 pF 22 kV - SP3522 系列特性
ESD、IEC61000-4-2、±22 kV 接觸放電、±22 kV 氣隙放電
雷擊：IEC 61000-4-5 第 2 版，2.5 A (tP= 8/20 μs)
EFT、IEC 61000-4-4，40 A (tP = 5/50 ns)
低電容：3 GHz 時 0.15 pF（典型值）
扁平 0201 DFN 和 SOD882 封裝
報廢車輛 (ELV) 規范
通過 AEC-Q101 鑒定
用于 ESD 汽車應用的 TVS 二極管 0.15 pF 22 kV - SP3522 系列應用
超高速數據線路
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort?
V-by-One
LVDS 接口
消費、移動和便攜式電子設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

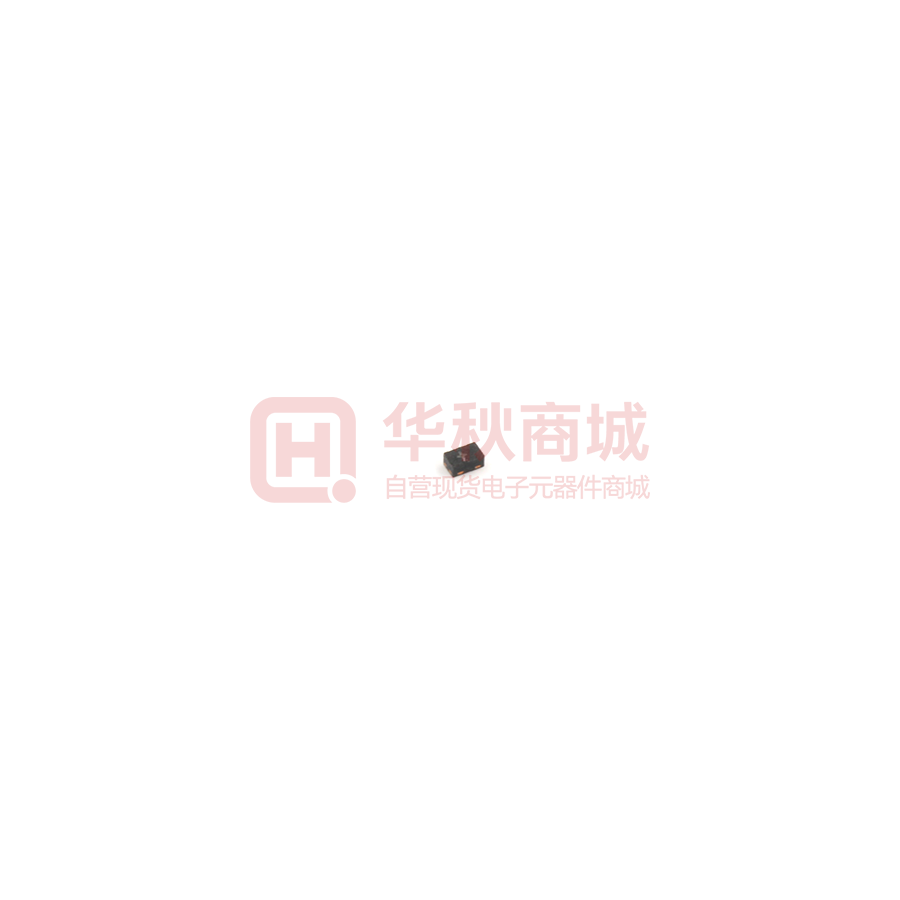

 | | SP3522-01ETG | ESD抑制器/TVS二極管-過壓過流保護器件 | SP3522 0.15pF 22kV雪崩二極管 | ￥1.44961 | 在線訂購 |
 | | SP3522-01UTG | ESD抑制器/TVS二極管-過壓過流保護器件 | SP3522-01UTG | ￥0.49985 | 在線訂購 |
