LT3965/LT3965-1 8 開關 LED 調光器
用于汽車、攝像頭和顯示器應用的 Linear Technology LED 驅動器（LT3965/LT3965-1 8-Switch LED Dimmer）
發布時間：2018-06-13

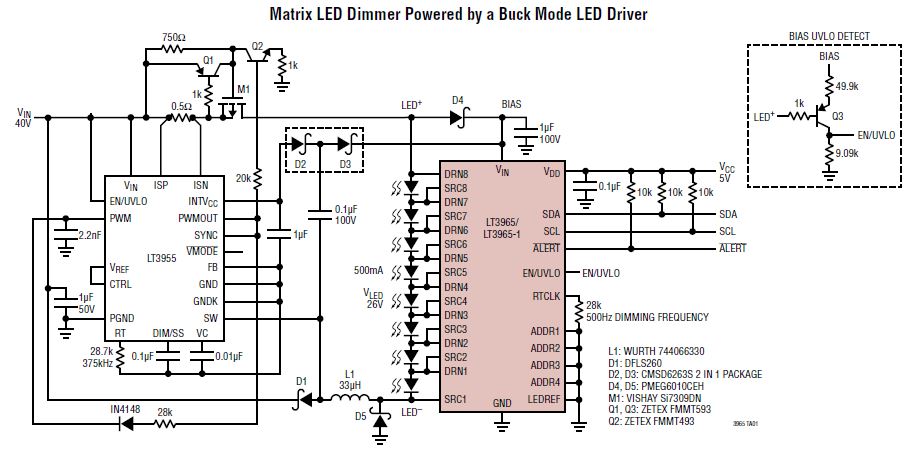

LTC LT3965/LT3965-1 是一款 LED 旁路開關器件，適用于在使用共同電流源的燈串中對單個 LED 調光。該器件具有 8 個可單獨控制的浮動源 17 V/330 mΩ NMOS 開關。八個開關可以并聯和/或串聯連接，以對燈串中一個或多個 LED 實施電流旁路。LT3965 初始化狀態為所有開關關斷（LED 亮），LT3965-1 初始化狀態為所有開關接通（LED 滅）。LT3965/LT3965-1 采用 I2C 串行接口與微控制器進行通信。8 個通道均可以獨立編程，以對處于恒定導通、恒定關斷、帶或不帶漸暗過渡模式的 PWM 調光 LED 燈串實施旁路。漸變過渡選擇在 PWM 調光狀態之間提供 11 位分辨率對數過渡。LT3965/LT3965-1 帶有一個內部時鐘發生器，并且還支持使用外部時鐘源的 PWM 調光。該器件采用 28 引腳 TSSOP 封裝，具有 -40 °C 至 +125 °C 的溫度范圍 (TJ)。LT3965/LT3965-1 極為適合汽車、攝像頭和顯示器中的 LED 應用。
LT3965/LT3965-1 8 開關 LED 調光器特性
八個輸出
拓?fù)洌航祲骸⑸龎盒?/p>
調光：I2C、PWM
電源電壓：8 V 至 60 V
每個通道的電流輸出：500 mA
工作溫度范圍：-40°C 至 +125°C (TJ)

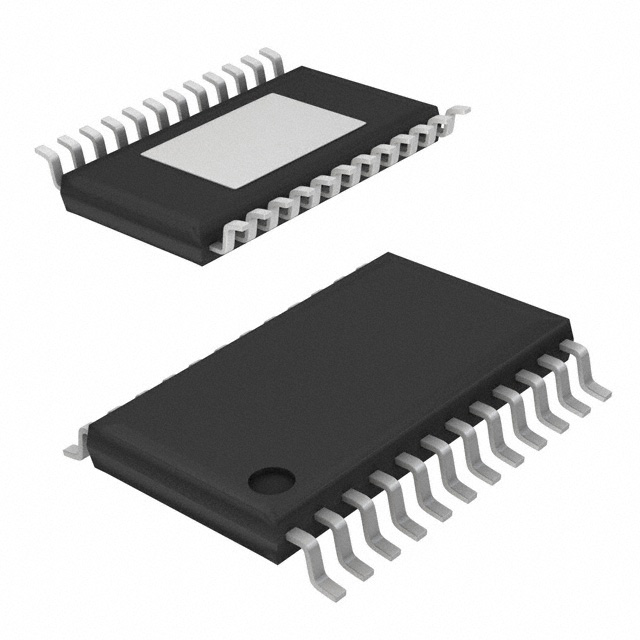

封裝/外殼：28-TSSOP-EP，28-TSSOP
LT3965/LT3965-1 8 開關 LED 調光器應用
汽車 LED 前大燈組
大屏幕 LED 顯示器
自動攝像頭閃光燈設備
RGBW 調色照明
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT3965EFE#PBF | LED/照明驅動器-電源管理 | IC LED BYPASS SWITCH 28TSSOP | 在線訂購 | |
| | LT3965IFE#PBF | LED/照明驅動器-電源管理 | IC LED BYPASS SWITCH 28TSSOP | 在線訂購 | |
 | | LT3965IFE-1#PBF | LED/照明驅動器-電源管理 | LED 驅動器 IC 8 輸出 DC DC 穩壓器 降壓，升壓 I2C，PWM 調光 500mA 28-TSSOP-EP | 在線訂購 | |
| | LT3965EFE-1#PBF | LED/照明驅動器-電源管理 | IC LED BYPASS SWITCH 28TSSOP | 在線訂購 |
