ESD122 雙通道 ESD 保護二極管
Texas Instruments 提供用于 USB Type-C 和 HDMI 2.0 的 ESD122 雙通道 ESD 保護二極管（ESD122 2-Channel ESD Protection Diode）
發布時間：2018-06-13
Texas Instruments 的 ESD122 是一個雙向 TVS ESD 保護二極管陣列，用于保護 USB Type-C? 和 HDMI 2.0 電路。ESD122 的額定 ESD 接觸消散能力達到了 IEC 61000-4-2 國際標準規定的最高水平（(17 kV 接觸、17 kV 氣隙）。
該器件的每個通道均具有低 IO 電容，以及適用于對稱差分高速信號路徑的引腳布局，使其非常適于保護高達 10Gbps 的高速接口，如第 2 代 USB 3.1 和 HDMI 2.0。低動態電阻和低鉗位電壓確保了提供可抵御瞬變事件的系統級保護。
此外，ESD122 是 USB Type-C Tx/Rx 線路理想的 ESD 解決方案。由于 USB Type-C 連接器具有兩層結構，因此使用 4 通道 ESD 器件時需要 VIA，這會降低信號完整性。使用四個 ESD122（2 通道）器件會將 VIA 數量降至最少并簡化板布局。
ESD122 提供兩種方便布線的直通式封裝。
ESD122 雙通道 ESD 保護二極管特性
IEC 61000-4-2 標準 4 級 ESD 保護
±17 kV 接觸放電
±17 kV 氣隙放電
可承受超過 10,000 的 ESD 尖峰，符合 IEC 61000-4-2 標準的 4 級（接觸放電）規定，且無任何性能降級
IEC 61000-4-4 EFT 保護
80 A (5/50 ns)
IEC 61000-4-5 浪涌保護
2.5 A (8/20 μs)
低 IO 電容
各 IO 之間電容 0.1 pF（典型值）
IO 至接地端的電容為 0.2 pF（典型值）
DC 擊穿電壓：5.1 V（最低）
超低漏泄電流：10 nA（最大值）
低 ESD 箝位電壓：5 A TLP 時 8.4 V
支持超過 10bps 的高速接口
工業溫度范圍：-40°C 至 125°C
易于使用 Type-C 的雙通道直通布線式封裝
適用于對稱差分高速信號路徑的引腳布局
兩個不同的封裝選擇
0402 封裝，0.6 mm x 1 mm、0.34 mm 間距
0502 封裝，0.6 mm x 1.32 mm、 0.5 mm 間距
ESD122 雙通道 ESD 保護二極管應用
一、接口
USB Type-C
HDMI 2.0/1.4
USB 3.1 第 2/第 1 代、USB 3.0 和 USB 2.0
Thunderbolt-1 和 Thunderbolt-2
顯示端口 1.3
PCI Express 3.0
SATA
二、終端設備
手機和平板電腦
筆記本電腦和臺式電腦
機頂盒
電視和顯示器
服務器

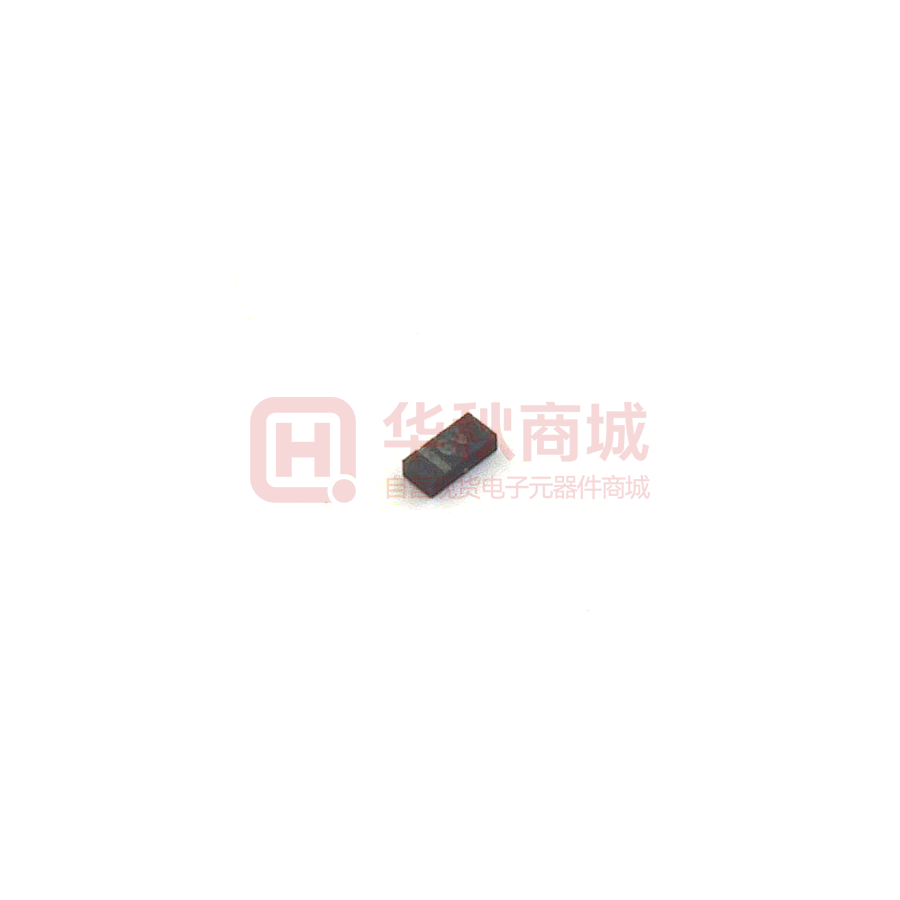

| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ESD122DMYR | ESD抑制器/TVS二極管-過壓過流保護器件 | 適用于 USB Type-C 和 HDMI 2.0 的 ESD122 2 通道 ESD 保護二極管 VRWM=3.6 V VBR(Min)= VC=8.4 V IPP=2.5 A Ppp=20 W X2SON3 | ￥1.74719 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ESD122DMX-EVM | 評估和演示板和套件-開發板/套件/編程器 | ESD122 瞬態電壓抑制（TVS） 電路保護 評估板 | 在線訂購 | |
 | | ESD122DMY-EVM | 評估和演示板和套件-開發板/套件/編程器 | EVAL BOARD FOR ESD122 | 在線訂購 |
