LTM?9100 μModule? 高電壓隔離式開關控制器
Linear Technology 用于背板、隔離式電源系統和電源監控器應用的熱插拔控制器（LTM?9100 μModule? High Voltage Isolated Switch Controller）
發布時間：2018-06-13
LTC’s LTM9100 μModul（微模塊）是一款電位隔離的開關控制器，帶有 I2C 接口，用作負載開關或熱插拔控制器。單 5 V 電源通過集成的隔離式 DC/DC 轉換器為該開關兩側供電。獨立邏輯電源輸入可與 3 V 至 5.5 V 邏輯電平輕松連接，而不受主電源影響。負載電流和兩個額外電壓輸入的隔離式測量由 10 位 ADC 完成，并通過 I2C 接口訪問。邏輯和 I2C 接口與開關控制器由 5 kVRMS 隔離勢壘分隔。LTM9100 非常適用于開關工作在高達 1000 VDC 總線電壓的系統，以及在接地路徑已斷開、以允許較大共模電壓擺幅系統中提供電流隔離。典型應用包括高電壓 DC 熱插拔、實時背板插入和接地回路斷開。
LTM?9100 μModule? 高電壓隔離式開關控制器特性
U-CSA 認證申請中
強化絕緣
集成的隔離式電源
可調節開啟斜率和電流限制
I2C/SMBus 接口
10 位 ADC 監視電流以及兩個非專用通道
高共模瞬態抗擾能力：≥30 kV/μs
供電電壓：4.5 V 至 5.5 V
供電電流：50 mA
工作溫度：0°C 至 +70°C

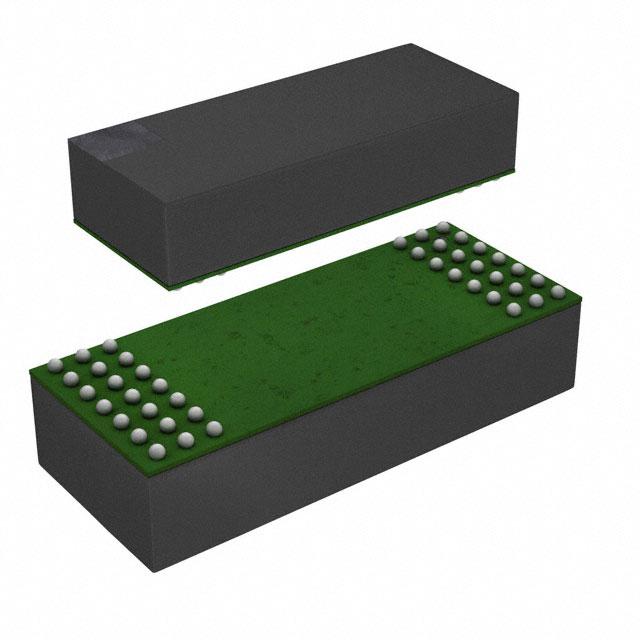

封裝/外殼：42-BGA
LTM?9100 μModule? 高電壓隔離式開關控制器應用
高電壓 DC 熱插拔
隔離型分布式電源系統
電源監視器
實時背板插入
工業控制系統
斷開接地回路
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2423A-B | 評估和演示板和套件-開發板/套件/編程器 | DEMO BOARD FOR LTM9100 | ￥1309.06800 | 在線訂購 |
 | | DC2423A-A | 評估和演示板和套件-開發板/套件/編程器 | LTM9100 熱插拔控制器 電源管理 評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM9100CY#PBF | 熱插拔-接口及驅動芯片 | IC HOT SWAP CTRLR GP 42BGA | ￥342.36000 | 在線訂購 |
| | LTM9100IY#PBF | 熱插拔-接口及驅動芯片 | 熱插拔控制器 1 通道 通用 42-BGA（22x9） | ￥376.59600 | 在線訂購 |
| | LTM9100HY#PBF | 熱插拔-接口及驅動芯片 | 熱插拔控制器 1 通道 通用 42-BGA（22x9） | 在線訂購 |
