TPS7A4701 RF LDO 穩壓器
TI 的 TPS7A4701 （TPS7A4701 RF LDO Voltage Regulator）輸出電壓可通過用戶可編程 PCB 布局進行配置（高達 20.5 V），或通過外部反饋電阻器進行調節（高達 34 V）
發布時間：2018-06-13
Texas Instruments 的 TPS7A47 采用雙極技術設計，主要用于高準確度、高精度儀表應用，在此類應用中，干凈的電壓軌對實現最大化系統性能至關重要。 這種設計使之成為諸如醫療、射頻 (RF) 和測試測量等關鍵應用中功率運算放大器、模數轉換器 (ADC)、數模轉換器 (DAC) 以及其它高性能模擬電路的最佳選擇。
此外，TPS7A47 是非常適合用于后置 DC/DC 轉換器調節。 通過濾除 DC/DC 開關轉換固有的輸出電壓紋波，從而確保在敏感的儀器、測試和計量、音頻和射頻應用中具有最大的系統性能。
TPS7A4701 RF LDO 穩壓器特性
輸入電壓范圍：+3 V 至 +36 V
輸出電壓噪聲：4.17 μVRMS（10 Hz、100 kHz）
電源紋波抑制：
82 dB (100 Hz)
≥ 55 dB（10 Hz，10 MHz）
輸出電流：1 A
壓差：307 mV（1 A 時）
兩個輸出電壓模式：
ANY-OUT 版本（通過 PCB 布局可進行用戶編程輸出）：
無需外部反饋電阻器或前饋電容器
輸出電壓范圍：+1.4 V 至 +20.5 V
可調節版本：
輸出電壓范圍：+1.4 V 至 +34 V
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS7A4701EVM-094 | 線性穩壓器-開發套件/萬能板/PCB板-開發板/套件/編程器 | TPS7A4701 1 - Single Channels per IC Positive Adjustable Linear Voltage Regulator Evaluation Board | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

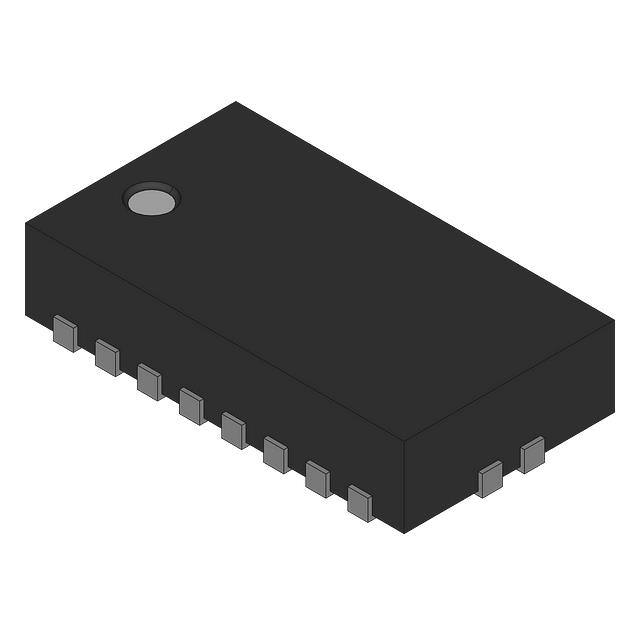

 | | TPS7A4701RGWT | 線性穩壓器/LDO-電源管理 | TPS7A47 36V、1A、4.17μVRMS、RF LDO 穩壓器 | ￥54.79940 | 在線訂購 |
