LFPAK 雙極型晶體管

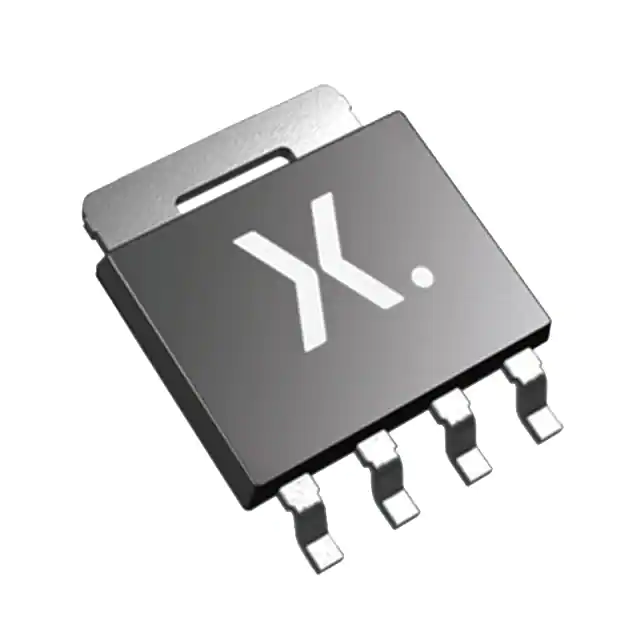

NXP 首款采用 LFPAK/Power-SO8 封裝的雙極型晶體管（LFPAK Bipolar Transistors）
發布時間：2018-06-13
NXP Semiconductors 現提供首款采用 LFPAK56 (Power-SO8) 封裝的大功率、雙極型晶體管。 這些器件在僅為 DPAK 器件一半的基底面內實現了同樣的電氣和熱性能。 性能可靠、能效高，通過了 AEC-Q101 認證，可在 175°C 的高溫下工作。 NXP 將在 2014 年進一步擴大其產品組合，提供 25 個類型，高達 100 V 和 15 A 的單、雙配置。 這些雙極型晶體管采用高度為 1 mm 的 5 x 6mm 節省空間型封裝，具有高功率耗散 (Ptot)。
NXP LFPAK 類型及競爭產品對比
| NXP 類型 (LFPAK) | 電氣參數 （VCEO，IC， ICM，hFE最小/典型值） | 名稱 （競爭類型） | 電氣參數 （競爭類型） | 封裝 （競爭類型） |
| PHPT60603PY | 60 V、3 A、8 A、200/400 | MJD32（ON、ST、Fairchild） | PN、40 V、3 A | DPAK |
| PHPT60603NY | 60 V、3 A、8 A、200/400 | MJD31（ON、ST、Fairchild） | NPN、40 V、3 A | DPAK |
| PHPT61003PY | 100 V、3 A、8 A、150/220 | MJD32C（ON、ST、Fairchild） | PNP、100 V、3 A | DPAK |
| PHPT61003NY | 100 V、3 A、8 A、150/250 | MJD31C (ON, ST, Fairchild) | NPN、100 V、3 A | DPAK |
| PHPT61002PYC | 100 V、2 A、6 A、150/220 | 2SA2205（ON、Sanyo） | PNP、100 V、3 A | DPAK |
| PHPT61002NYC | 100 V、2 A、6 A、150/250 | 2SC6099（ON、Sanyo） | NPN, 100 V, 3 A | DPAK |
LFPAK56 對 DPAK
LFPAK56 - 真正的大功率封裝： 在半基底面實現類 DPAK 性能
| 參數 | LFPAK56 | DPAK |
| 可靠性/機械堅固性 | 轉為可靠性而設計：堅固的銅夾，無電線 | 線粘合容易斷裂 |
| 外形 | 5 x 6 mm2 | 10 x 7 mm2 |
| 厚度 | 1 mm | 2.3 mm |
| PCB 上的占用面積 | 30 mm2 | 70 mm2 |
| 全部產品組合 的最高溫度 | 175°C | 150°C |
LFPAK 雙極型晶體管特性
適用于高溫應用（175°C）
采用堅固的銅夾，可靠性高、機械強度大（無需導線）
發熱少，能效高
獲得 AEC-Q101 認證
面向未來、不斷增長的產品組合
LFPAK 雙極型晶體管應用
電源管理
電機驅動器
負載開關
線性模式穩壓器
背光照明應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | PHPT60603NYX | 通用三極管-晶體管 | 60V，3A NPN高功率雙極晶體管 | 在線訂購 | |
| | PHPT60603PYX | 通用三極管-晶體管 | 通用三極管 PNP Ic=3A Vceo=60V hfe=35 P=25W SOT669 | 在線訂購 | |
| | PHPT61002NYCX | 通用三極管-晶體管 | 通用三極管 NPN Ic=2A Vceo=100V hfe=10 P=25W SOT669 | 在線訂購 | |
 | | PHPT61002PYCX | 通用三極管-晶體管 | 100 V，2 A PNP高功率雙極晶體管 | 在線訂購 | |
| | PHPT61003PYX | 通用三極管-晶體管 | 100 V，3A PNP高功率雙極晶體管 | 在線訂購 | |
| | PHPT61003NYX | 通用三極管-晶體管 | 100 V，3 A NPN高功率雙極晶體管 | 在線訂購 |
