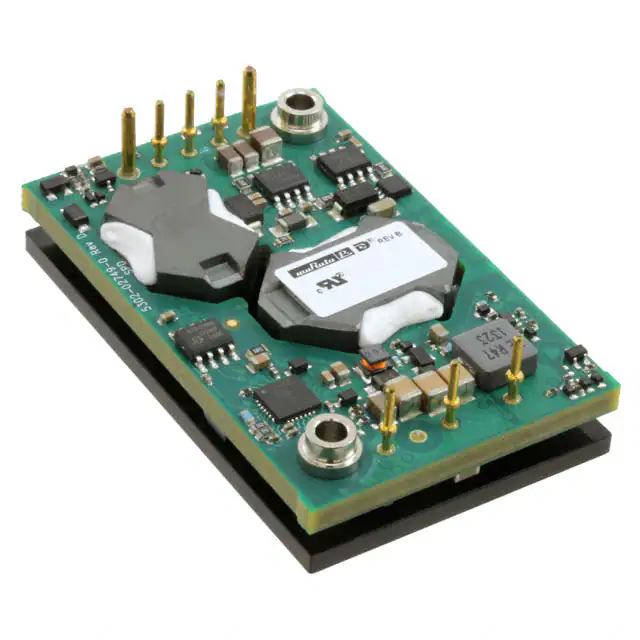

Murata Power Solutions 的全隔離式功率放大器四分之一磚系列 DC/DC 轉換器適用于“電源-無線電”應用，并針對要求功率達到 150 W 的新一代微蜂窩發射器應用進行了優化。PAQ 系列的輸入電壓為 36 V 至 75 V，全穩壓 29.8 V 輸出電壓下的輸出電流高達 5 A。 該系列輸出電壓范圍寬，能夠在 23.84 V 至 32.78 V（標稱電壓 29.8 V）范圍內靈活調節輸出電壓，以滿足許多功率放大器的設計要求，同時還擁有業界領先的能效（29.8 VOUT 滿載時為 92.5%）和經過優化的設計，以減少元件數量，提高可靠性。 設計特性包括選用型基板，該基板針對部署在密封盒式應用中的 RFPA 應用進行了優化，其散熱器件被直接固定到主設備底座上。 PAQ 器件被設計成一種開放框架式四分之一磚、通孔安裝型器件，可選配正或負邏輯以及基板。 應用市場包括需要 2:1 輸入電壓、23 V 至 33 VOUT 和隔離式電源的微型基站、微型蜂窩發射器、RFPA（射頻功率放大器）、微波無線電通信以及電信和數據設備應用。 PAQ 具有輸出過壓和過流保護、熱關斷、輸入欠壓鎖定和短路保護功能。 采用為冷板應用增加一塊基板的選項時，也可選用一塊基板將連接引腳接地。 該系列專為滿足 B 類傳導式 EMI 要求而設計，可選用一個外部濾波器。 PAQ 系列提供 2250 V 輸入輸出隔離（基本絕緣），獲得了 UL/EN/IEC/CSA 60950-1 第 2 版安全認證。
