IR3891雙輸出SupIRBuck?電壓調節器
IR3891SuupIRBuck?集成雙輸出穩壓器（IR3891 Dual-Output SupIRBuck? Voltage Regulator）專為空間受限的網絡，服務器和存儲應用而設計
發布時間：2018-06-13
IR3891雙輸出器件針對5 V至12 V輸入的單軌操作或具有外部5 V偏壓的1 V至21 V輸入進行了優化。IR3891采用緊湊的5 x 6 mm PQFN封裝，提供超緊湊的解決方案，適用于每通道最高4 A的應用，每通道最高可達6 A，最小165mm2。IR3891采用專有調制器方案，可實現抖動和無噪聲操作，允許更高的頻率和帶寬操作，以實現更好的瞬態響應，并減少輸出電容，從而減小整體系統尺寸。其他主要功能包括交錯相位以減少輸入電容，動力系統隔離以消除串?dāng)_，以及通道2上的排序功能。
IR3891雙輸出SupIRBuck?電壓調節器特性
單5 V至21 V應用
寬輸入電壓范圍為1 V至21 V，外部VCC
輸出電壓范圍為0.5 V至0.86 PVIN
通過前饋增強線路/負載調節
可編程開關頻率高達1.5 MHz
內部數字軟啟動
通過電壓監控功能啟用輸入
熱補償電流限制和打嗝模式過流保護
具有平滑時鐘的外部同步
精密基準電壓（0.5 V±1％）
用于測序應用的序列引腳
集成MOSFET，驅動器和自舉二極管
熱關機
開放反饋線保護
過壓保護
交錯相減少輸入電容
單調啟動
工作結溫為40oC至<125oC

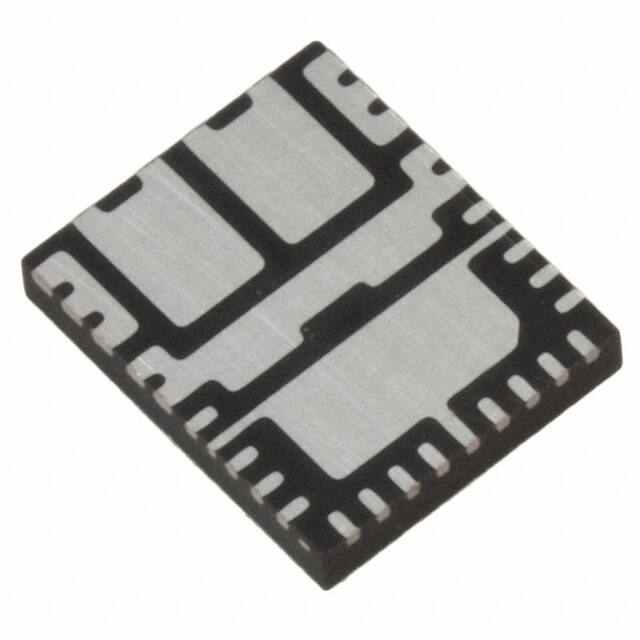

小尺寸5 mm x 6 mm PQFN
無鉛，無鹵素，符合RoHS標準
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | IR3891MTRPBF | DC-DC電源芯片-電源管理 | IR3891是一款高效、高集成度的雙路4A同步降壓調節器。它支持5V到21V的輸入電壓范圍,輸出電壓范圍為0.5V到0.86*Vin。該芯片具有內部MOSFET、驅動器和啟動二極管,提供精確的輸出電壓調節和多種保護功能。 | 在線訂購 |
