LTC2941/LTC2942/LTC2943/LTC2944 電池電量計器件
Analog Devices 的電池監控和充電器件（LTC2941/LTC2942/LTC2943/LTC2944 Battery Fuel Gauge Devices）適用于智能手機、照相機和 GPS 等低功耗電池應用
發布時間：2018-06-13
Linear Technology/Analog Devices LTC2941、LTC2942、LTC2943 和 LTC2944 是電池電量計器件。這些器件測量掌上電腦和便攜式產品應用中的電池充電狀態、電池電壓和芯片溫度。其工作范圍非常適合用于單芯鋰離子電池或多種化學電池。高精度庫倫計數器使用檢測電阻對流經電池的正端子和負載或者充電器之間的電流進行積分。電池電壓和芯片溫度由內部 14 位無延時 ΔΣ? ADC 測量。三個測量值（充電、電壓和溫度）保存在內部寄存器，并可通過板載 SMBus/I2C 接口訪問。LTC2941 LTC2942 可對所有三個測量值設置最大和最小閾值，而 LTC2943 和 LTC2944 則可對所有四個測量值設置閾值。如果超過編程的閾值，則器件通過 SMBus 提醒協議或通過在內部狀態寄存器中設置一個標志來發送報警。LTC2942、LTC2943、LTC2944 和 LTC2941 只需一個低阻值檢測電阻來設置測量的電流范圍。它們?cè)O(shè)計用于智能手機、照相機和 GPS 等低功耗電池應用。
LTC2941/LTC2942/LTC2943/LTC2944 電池電量計器件特性
測量積累的電池充電和放電
3.6 V 至 20 V 工作范圍（多個電芯）
集成 50 mΩ 高壓側檢測電阻
±1 A 電流檢測范圍
14 位 ADC 測量電壓、電流和溫度
1% 電壓、電流和充電精度
工作溫度范圍：0°C 至 -70°C (TJ)、-40°C 至 +85°C (TA)
封裝/外殼：6-DFN、8-DFN 和 8-MSOP
LTC2941/LTC2942/LTC2943/LTC2944 電池電量計器件應用
手機/智能手機
相機
MP3 播放器
GPS
低功耗手持產品
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

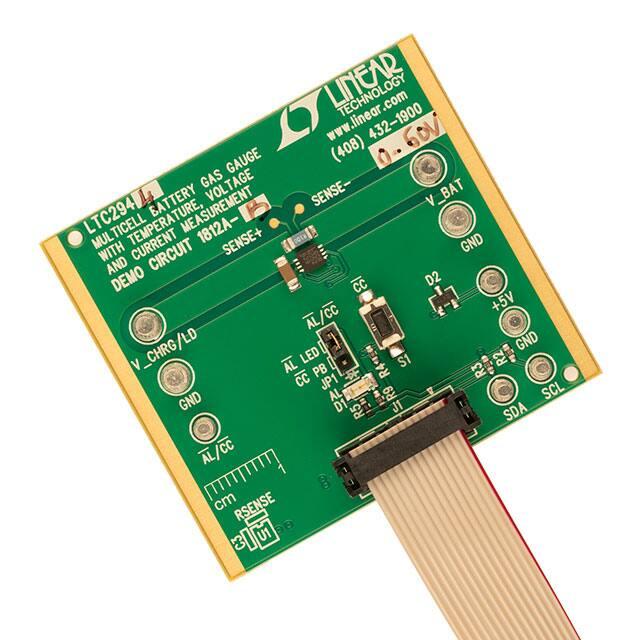

 | | DC1812A-A | 評估和演示板和套件-開發板/套件/編程器 | LTC2943 電池電量計 電源管理 評估板 | 在線訂購 | |
 | | DC1812A-B | 評估和演示板和套件-開發板/套件/編程器 | LTC2944 電池電量計 電源管理 評估板 | 在線訂購 | |
 | | DC1496B-C | 評估和演示板和套件-開發板/套件/編程器 | BOARD EVAL FOR LTC2941-1 | 在線訂購 | |
 | | DC1496C-B | 評估和演示板和套件-開發板/套件/編程器 | LTC2942 電量計 電源管理 評估板 | 在線訂購 | |
 | | DC1496B-A | 評估和演示板和套件-開發板/套件/編程器 | LTC2941 電量計 電源管理 評估板 | 在線訂購 | |
 | | DC1812A-C | 評估和演示板和套件-開發板/套件/編程器 | EVAL BOARD FOR LTC2943-1 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

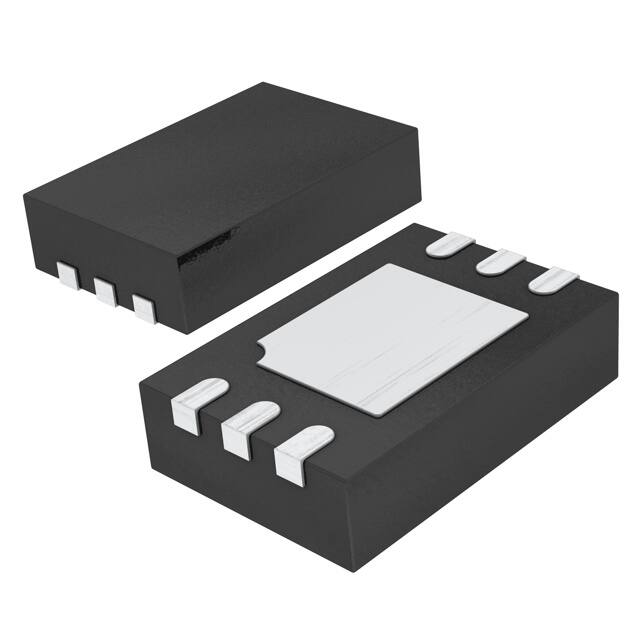

 | | LTC2941IDCB#TRMPBF | 電池充電管理-電源管理 | IC BATT MON LI-ION 1CELL 6DFN | 在線訂購 | |
| | LTC2941CDCB-1#TRMPBF | 電池充電管理-電源管理 | IC BATT MON LI-ION 1CELL 6DFN | 在線訂購 | |
| | LTC2941IDCB-1#TRMPBF | 電池充電管理-電源管理 | IC BATT MON LI-ION 1CELL 6DFN | 在線訂購 | |
 | | LTC2941CMS8E#PBF | 電池充電管理-電源管理 | IC BATT MON LI-ION 1CELL 8MSOP | 在線訂購 | |
| | LTC2941IMS8E#PBF | 電池充電管理-電源管理 | IC BATT MON LI-ION 1CELL 8MSOP | 在線訂購 |
