ADS1261 24 位 40 kSPS 10 通道三角積分 ADC
Texas Instruments 的 ADS1261 （ADS1261 24-Bit 40 kSPS 10-Ch Delta-Sigma ADC）是一款適合用于工廠自動化的 24 位 40 kSPS 10 通道三角積分 ADC，具有 PGA、VREF、2 個 IDAC 和 AC 激勵
發布時間：2018-06-14
Texas Instruments 的 ADS1261 是一款高精度、40 kSPS、三角積分 (ΔΣ) 模數轉換器 (ADC)，集成了可編程增益放大器 (PGA) 和內部故障監視器。這款傳感器就緒型 ADC 為包括電子秤和電阻溫度設備（RTD）在內的要求最苛刻的測量應用提供了高精度、單芯片解決方案。
該 ADC 由一個輸入信號多路復用器、一個低噪聲 PGA（提供 1 至 128 的增益）、一個 24 位 ΔΣ 調制器和一個可編程數字濾波器組成。
高阻抗 PGA 輸入（1GΩ）可減少傳感器負載引起的測量誤差。ADS1261 支持五個差分或十個單端輸入。集成電流源簡化了 RTD 的測量。
靈活的數字濾波器可編程實現單周期建立式轉換，同時提供 50 Hz 和 60 Hz 線路周期抑制。信號和參考監視器、溫度傳感器和 CRC 數據驗證增強了數據的可靠性。

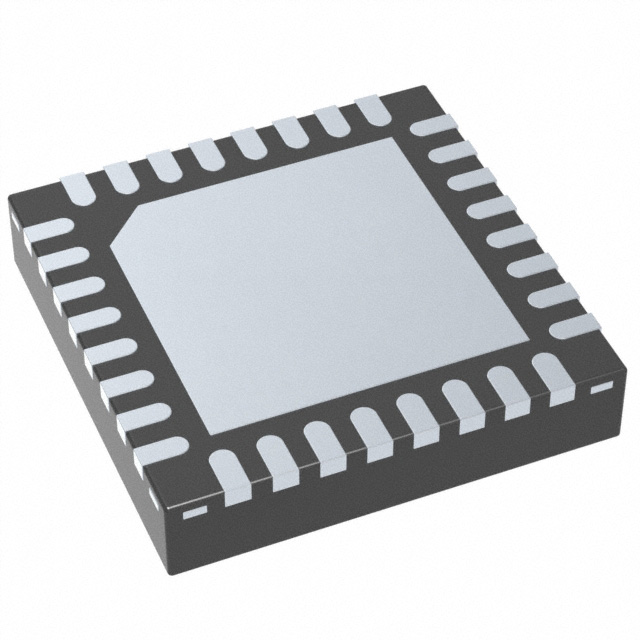

ADS1261 是引腳兼容器件，采用 5 mm x 5 mm QFN 封裝，工作在 -40°C 至 +125°C 指定溫度范圍。
ADS1261 24 位 40 kSPS 10 通道三角積分 ADC特性
24 位、高精度 ADC
失調漂移：1 nV/°C
增益漂移：0.5 ppm/°C
噪聲：30 nVRMS（20 SPS，增益 = 128）
線性度：2 ppm
CMOS PGA 增益：1 至 128
寬輸入電壓范圍：±7 mV 至 ±5 V
數據速率：2.5 SPS 至 40 kSPS
同時具有 50 Hz 和 60 Hz 抑制模式
單周期建立模式
信號和參考監視器
5 V 或 ±2.5 V 電源內部溫度傳感器
循環冗余校驗
激勵電流源
傳感器燒壞電流源
四個通用輸入/輸出
適合橋式傳感器的交流激勵
5 mm × 5 mm QFN 封裝
ADS1261 24 位 40 kSPS 10 通道三角積分 ADC應用
PLC 模擬輸入模塊
電子秤和應變片數字化儀
溫度、壓力測量
實驗室儀器
過程分析
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1261IRHBT | 模數轉換器（ADC）-數據轉換器 | ADS1261 適用于工廠自動化且具有 PGA、VREF、IDAC 和交流激勵的 24 位 40kSPS 10 通道 Δ-Σ ADC | ￥168.87619 | 在線訂購 |
