TPS53681 多相降壓控制器
TI 的 TPS53681 雙通道（6 相 + 2 相）或者（5 相 + 3 相） D-CAP+? 降壓型多相控制器（TPS53681 Multiphase Step-Down Controller）采用 NVM 和 PMBus? 技術
發布時間：2018-06-14
Texas Instruments 的 TPS53681 是一款多相降壓式控制器，采用雙通道以及內置式非易失性存儲器 (NVM) 和 PMBus 接口，完全兼容 TI NexFET? 功率級。諸如下沖減少 (USR) 等高級控制特性使該器件實現了快速瞬態響應、最低輸出電容和高能效。該器件采用了創新的相位交錯策略和動態切相技術，以提升不同負載條件下的能效。該器件支持動態電壓轉換，且具有可調壓擺率。此外，該器件還支持 PMBus 通信接口，用于報告系統的電壓、電流、功率、溫度和故障情況的遙測值。所有可編程參數都可以通過 PMBus 接口進行配置，并可用作新的默認值存儲在 NVM 中，以最大限度減少外部組件數量。

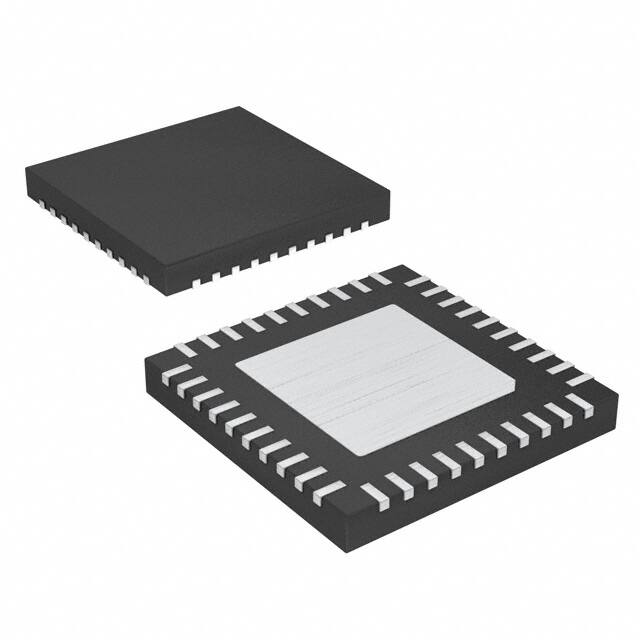

TPS53681 器件采用熱增強型 40 引腳 QFN 封裝，額定工作溫度為 -40°C 至 +125°C。
TPS53681 多相降壓控制器特性
轉換輸入電壓范圍：4.5 V 至 17 V
8 位 DAC，可選擇 5 mV 或 10 mV 分辨率且輸出范圍為 0.25 V 至
1.52 V 或者 0.5 至 2.8125 V（用于雙通道）
相位配置
最多（6 相 + 2 相）或者（5 相 + 3 相）
最少（1 相 + 1 相）
無驅動器配置，用于高效、高頻開關操作
動態輸出電壓轉換，其壓擺率通過 PMBus 接口進行編程
通過閉環頻率控制實現的頻率選擇：300 kHz 至 1 MHz
可編程內部環路補償
單相電流校準和報告
可通過 NVM 進行配置，實現了外部小引腳數量
動態切相，且具有可編程電流閾值
用于優化輕負載和中負載下的效率
為 USR 快速加相
完全兼容 TI NexFET 功率級，適用于高密度解決方案
準確可調的電壓定位
獲得專利的 AutoBalance? 相位平衡技術
每相可選 16 級限流
采用 PMBus 系統接口，用于電壓、電流、功率、溫度和故障條件的遙測
低靜態電流
5 mm x 5 mm、40 引腳、QFN PowerPad? 封裝
TPS53681 多相降壓控制器應用
ASIC 需要雙電源軌
高性能處理器電源
網絡處理器電源 (Broadcom?, Cavium?)
高電流 FPGA 電源 (Intel?, Xilinx?)
高性能 ARM? 處理器電源
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS53681RSBT | DC-DC電源芯片-電源管理 | TPS53681 具有 PMBus 和 NVM 的雙通道 6+2/5+3 D-CAP+TM 多相降壓控制器 | 在線訂購 |
