AL16937 可調光降壓式 LED 驅動器
Diodes 提供采用 SO-7 封裝的 AL16937 可調光降壓式 LED 驅動器（AL16937 Buck Dimmable LED Driver）
發布時間：2018-06-14
Diodes 的 AL16937 是一款高性能、高功率系數、高效率、高電流精度、可調光、降壓型 LED 驅動器，適用于雙向可控硅可調光 LED 燈應用。其拓撲結構可在寬線路和負載穩壓范圍內提供準確的輸出電流。較寬的開關頻率工作于邊界導通模式 (BCM)，從而簡化了 EMI/EMC 設計和測試，以符合最新的監管標準。
AL16937 LED 驅動器集成了 400 V/3 A MOSFET，適用于 120 VAC 應用。該器件內置熱折返保護觸發點，從而可以自動減小輸出電流。其它保護功能則增強了 LED 照明系統的安全性和可靠性。
AL1637 調光曲線符合 NEMA SSL6 標準。該器件適用于范圍廣泛的調光器，包括前沿和后沿調光器，可實現低至 1％ 的深度調光。

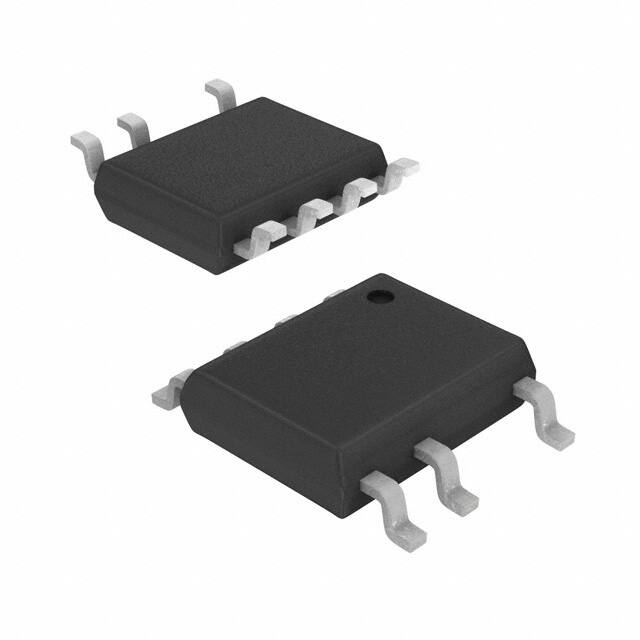

AL16937 采用 SO-7 封裝。
AL16937 可調光降壓式 LED 驅動器特性
嚴格的電流感測容差：±3%
低啟動電流：100 μA（典型值）
低工作電流：210 μA（4 khz 開關頻率）
單繞組電感器
寬范圍調光器兼容性
集成了 400V / 3 A MOSFET
NEMA SSL6 調光曲線規范
內部保護
欠壓鎖定 (UVLO)
前沿消隱 (LEB)
逐周期過流保護 (OCP)
輸出短路保護 (OSP)
熱折返保護 (TFP)
過熱保護 (OTP)
SO-7 封裝
二極管優勢
采用單繞組電感的降壓式 LED 驅動器：
低 BOM 成本和小 PCB，采用降壓式拓撲結構
單級三端雙向可控硅可調光解決方案，通過 tON_MAX控制：
具有良好的調光兼容性，適用于調光范圍寬的前沿和后沿調光器，
邊界導通工作模式 (BCM)：
實現了更高的轉換效率，降低了 EMI 問題
AL16937 可調光降壓式 LED 驅動器應用
市電可調光 LED 燈
離線式 LED 電源驅動器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AL16937-30BAS7-13 | LED/照明驅動器-電源管理 | LED OFFLINE DRIVER,SO-8EP,T&R,4K | 在線訂購 |
