SN74LVC1G17 單施密特觸發器緩沖器
Texas Instruments 的 SN74LVC1G17 器件（SN74LVC1G17 Single Schmitt-Trigger Buffers）包含一個施密特觸發器緩沖器，并執行布爾函數 Y = A。
發布時間：2018-06-14

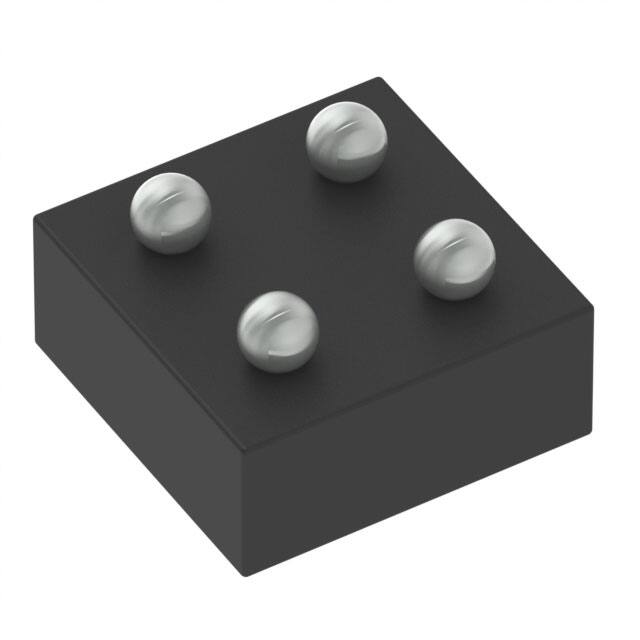

Texas Instruments 的 SN74LVC1G17 單施密特觸發器緩沖器專為在 1.65 V 至 5.5 V VCC 電壓下工作而設計。SN74LVC1G17 器件包含一個緩沖器，并執行布爾函數 Y = A。該 CMOS 器件既具有高輸出驅動，又在較寬的 VCC 工作范圍內保持了較小的靜態功率耗散。SN74LVC1G17 可采用各種不同的封裝，例如基體尺寸為 0.8 x 0.8 mm 的超小型 DPW 封裝。
SN74LVC1G17 單施密特觸發器緩沖器特性
采用 0.64 mm2 超小
封裝 (DPW)，間距為 0.5 mm
支持 5V VCC 工作電壓
接受高達 5.5 V 的輸入電壓
3.3 V 時，tpd 最高為 4.6 ns
低功耗，ICC 最高僅為 10 μA
3.3 V 時輸出驅動電流為 ±24 mA
Ioff 支持帶電插入、部分省電模式和反向驅動保護
閂鎖性能超過 100 mA，符合 JESD 78 II 類標準
ESD 保護超越 JESD 22 標準
2000 V 人體模型（A114-A）
200 V 的機器模型 (A115-A)
1000 V 帶電荷器件模型 (C101)
SN74LVC1G17 單施密特觸發器緩沖器應用
AV 接收器
音頻接口塢：便攜式
藍光播放機和家庭影院
MP3 播放器/錄音機
個人數碼助理 (PDA)
電源：電信/服務器 AC/DC 電源：單控制器：模擬和數字
固態硬盤 (SSD)；客戶端和企業
電視：LCD/數字和高清 (HDTV)
平板電腦：企業
視頻分析：服務器
無線頭戴式耳機、鍵盤和鼠標
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

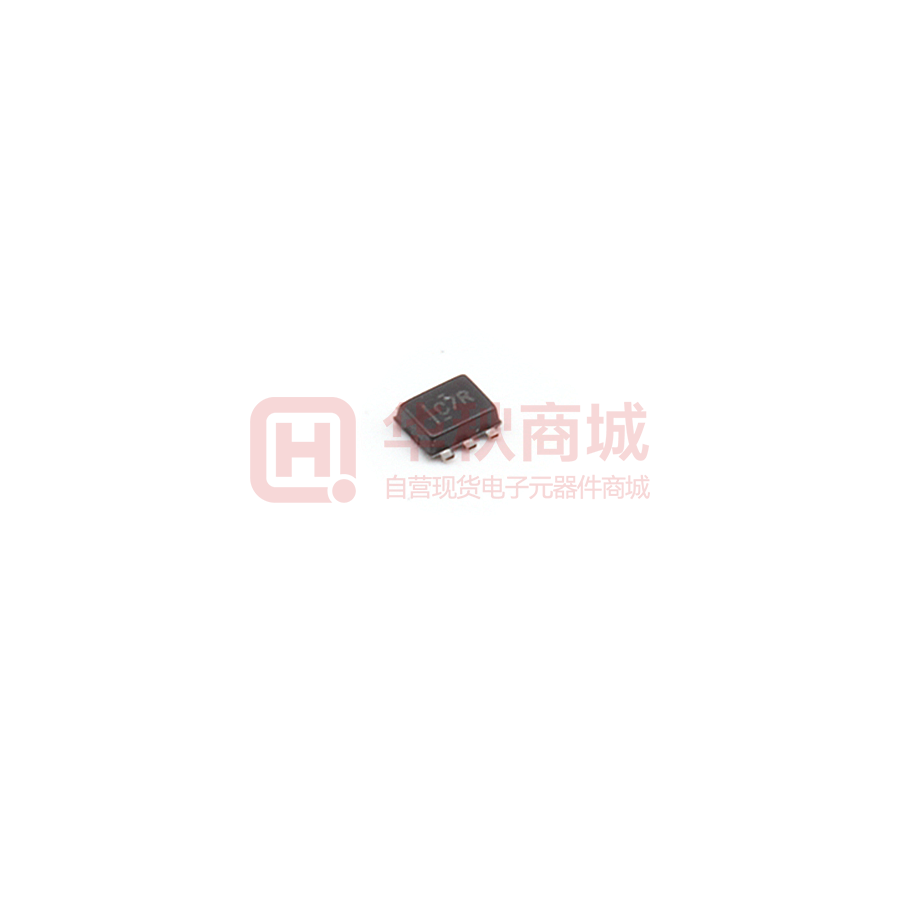

 | | SN74LVC1G17DCKR | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | 接口（驅動器/接收器/收發器） 1.65V~5.5V | ￥0.20440 | 在線訂購 |

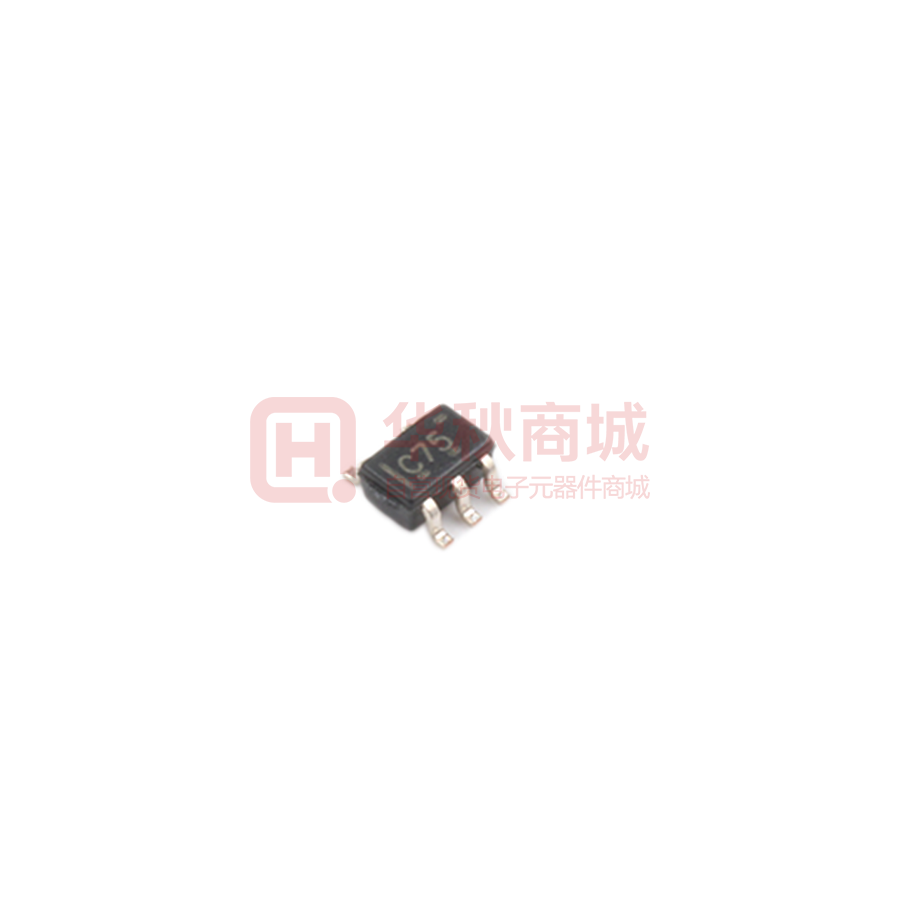

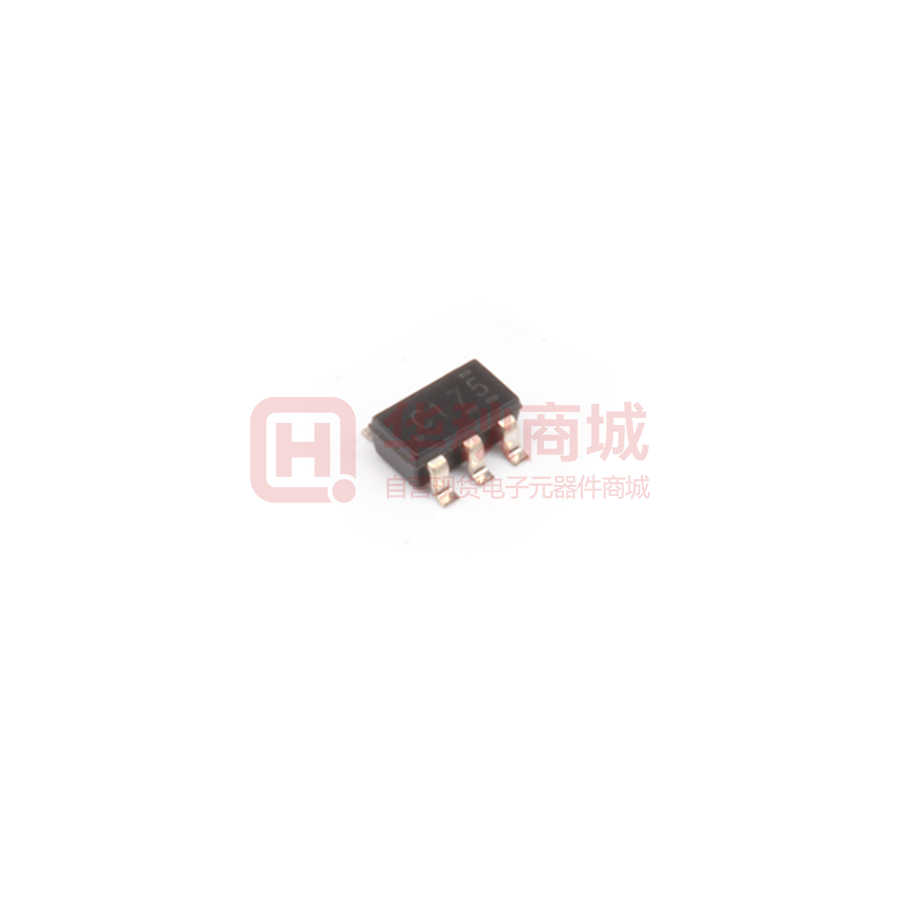

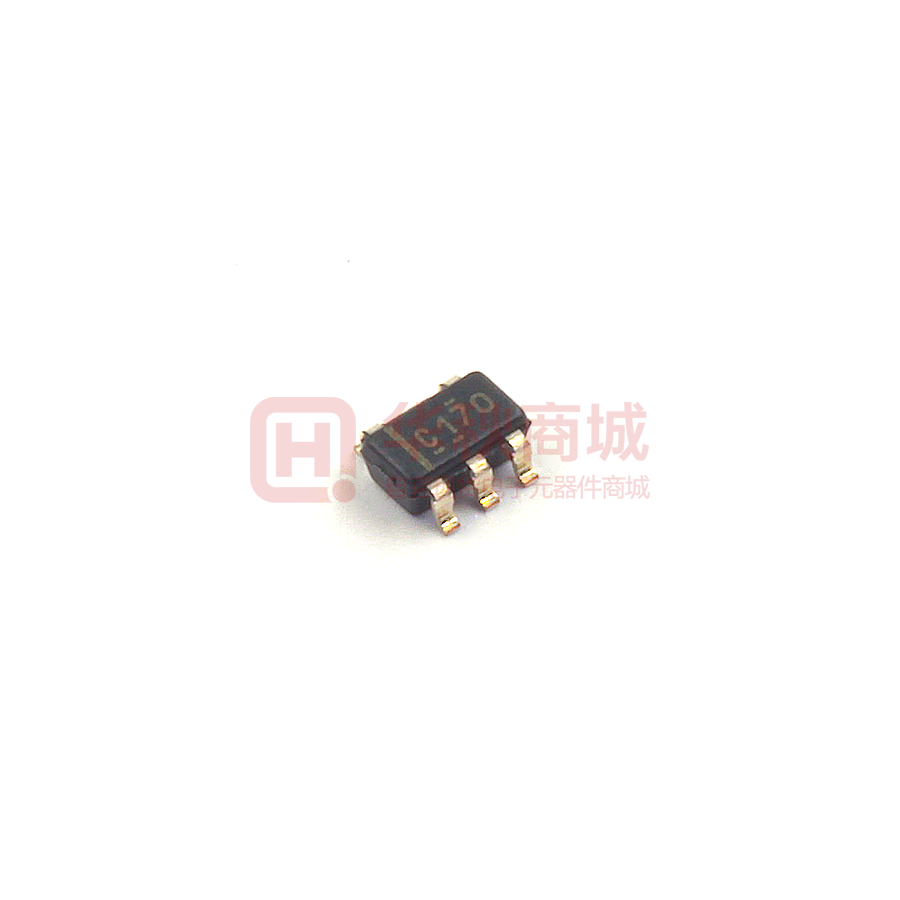

 | | SN74LVC1G17DBVR | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | 接口（驅動器/接收器/收發器） 1.65V~5.5V SOT23-5 | ￥0.24790 | 在線訂購 |
 | | SN74LVC1G17QDCKRQ1 | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17-Q1 具有施密特觸發輸入的汽車類單路 1.65V 至 6.5V 緩沖器 | ￥0.37290 | 在線訂購 |
 | | SN74LVC1G17MDBVREP | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17-EP 具有施密特觸發輸入的單通道 1.65V 至 6.5V 緩沖器（增強型產品） | ￥10.61328 | 在線訂購 |
| | SN74LVC1G17DCKRG4 | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥2.51853 | 在線訂購 |
 | | SN74LVC1G17QDBVRQ1 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | 單施密特觸發緩沖器 | ￥0.91290 | 在線訂購 |
 | | SN74LVC1G17DBVRE4 | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC BUF NON-INVERT 5.5V SOT23-5 | ￥3.06640 | 在線訂購 |
 | | SN74LVC1G17DBVRG4 | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥5.60570 | 在線訂購 |
 | | SN74LVC1G17DRLR | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | 單施密特觸發器緩沖器 | ￥0.64320 | 在線訂購 |
 | | SN74LVC1G17YZVR | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥1.53446 | 在線訂購 |
| | SN74LVC1G17DBVT | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC BUF NON-INVERT 5.5V SOT23-5 | ￥7.18680 | 在線訂購 |
| | SN74LVC1G17DCKT | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥7.18680 | 在線訂購 |
 | | SN74LVC1G17YZPR | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥1.40763 | 在線訂購 |
 | | SN74LVC1G17DRYR | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥1.11391 | 在線訂購 |
 | | SN74LVC1G17DSFR | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥1.01326 | 在線訂購 |
| | SN74LVC1G17MDCKREP | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17-EP 具有施密特觸發輸入的單通道 1.65V 至 6.5V 緩沖器（增強型產品） | ￥8.01940 | 在線訂購 |
| | SN74LVC1G17DPWR | 緩沖器/驅動器-邏輯及時序器件 | SN74LVC1G17 具有施密特觸發輸入的 1.65V 至 5.5V 單路緩沖器 | ￥0.92127 | 在線訂購 |
