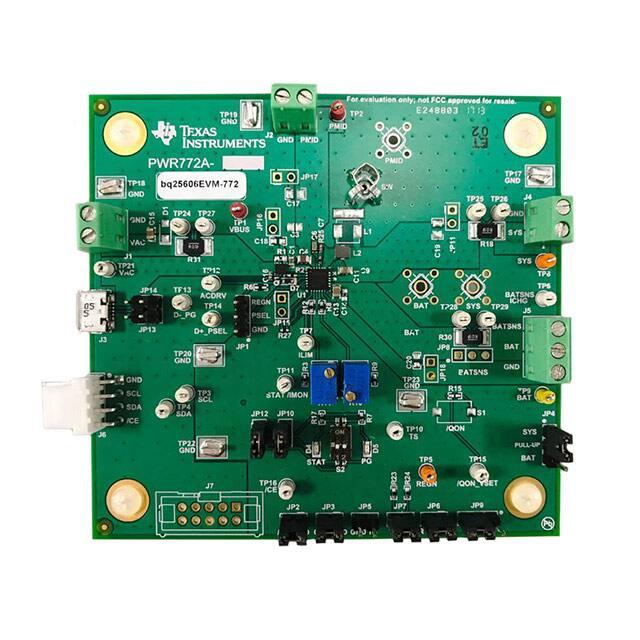

Texas Instruments 的 bq25606 是一種高度集成的 3A 獨立開關模式電池充電管理和系統電源路徑管理器件，適用于單芯鋰離子電池和鋰聚合物電池。低阻抗電源路徑可優化開關模式運行效率，減少電池充電時間，并延長放電階段的電池壽命。
bq25606 是一種高度集成的 3A 獨立開關模式電池充電管理和系統電源路徑管理器件，適用于單芯鋰離子電池和鋰聚合物電池。它具有快速充電功能，支持高輸入電壓，適用于各種獨立充電器和便攜式設備。其低阻抗電源路徑可優化開關模式運行效率，減少電池充電時間，并延長放電階段的電池壽命。輸入電壓和電流調節為電池提供最大的充電電力。該高度集成的解決方案在系統和電池之間具有反向阻斷場效應晶體管 (RBFET, Q1)、高壓側開關 FET (HSFET, Q2)、 低壓側開關 FET (LSFET, Q3) 和電池 FET (BATFET, Q4)。它還集成了用于高側柵極驅動的自舉二極管，以簡化系統設計。
該器件支持多種輸入源，包括標準 USB 主機端口、USB 充電端口和 USB 兼容高壓適配器。它根據內置 USB 接口設置默認輸入電流限制。符合 USB 2.0 和 USB 3.0 電源規格，具有輸入電流和電壓調節。當內置 USB 接口將輸入適配器識別為未知時，器件的輸入電流限制由 ILIM 引腳設置電阻值決定。該器件還通過在 VBUS 上提供 5.15 V 電壓，恒定電流限制高達 1.2 A，滿足 USB On-the-Go (OTG) 的額定電流規格。
電源路徑管理將系統調節為略高于電池電壓，但不會降至低于 3.5 V 的最低系統電壓。使用此功能，即使電池完全耗盡或取出，系統也會繼續運行。當達到輸入電流限制或電壓限制時，電源路徑管理自動將充電電流降至零。隨著系統負載持續增加，電源路徑對電池放電，直到滿足系統電源要求。此補充模式可防止輸入源過載。
設備啟動并完成充電周期而無需軟件控制。它會檢測電池電壓，并分三個階段對電池充電：預處理、恒流和恒壓。在充電周期結束時，當充電電流低于預設極限并且電池電壓高于充電閾值時，充電器自動終止。如果充滿電后電池電量低于充電閾值，充電器將自動開始另一個充電周期。
充電器為電池充電和系統運行提供各種安全功能，包括電池負溫度系數熱敏電阻監控、充電安全定時器、過壓和過流保護。當結溫超過 110°C 時，熱調節會降低充電電流。STAT 輸出報告充電狀態和任何故障情況。
該器件系列采用 24 引腳 4 mm x 4 mm QFN 封裝。
