AMC1303x 隔離式三角積分調制器
Texas Instruments 提供具有內部時鐘的 AMC1303x 小型高精度增強型隔離 Δ-Σ (ΔΣ) 調制器（AMC1303x Isolated Delta-Sigma Modulators）
發布時間：2018-06-14
Texas Instruments 的 AMC1303x（AMC1303x0510、AMC1303x0520、AMC1303x2510 和AMC1303x2520）是一系列高精度、三角積分 (ΔΣ) 調制器，其輸出與輸入電路由抗電磁干擾性能極強的電容式雙隔離柵隔離。該隔離柵通過認證，能夠按照 DIN V VDE V 0884-11、UL 1577 標準提供峰值高達 7000 VPEAK 的增強型隔離能力。這種隔離式調制器與隔離式電源配合使用，可將系統中工作在不同共模電壓水平下的零件隔離，并保護電壓較低的零件，以避免其損壞。
AMC1303x 的輸入經過優化，可以直接連接分流電阻器或其它低電壓電平信號源。由于輸入電壓可在 ±50 mV 范圍內選擇，因此通過分流電路可顯著降低功率耗散。AMC1303x 的輸出比特流與內部生成的時鐘同步，而且是曼徹斯特編碼型 (AMC1303Ex) 或未編碼型 (AMC1303Mx)。通過使用適當?shù)臄?shù)字濾波器，如集成在 TMS320F2807x 或 TMS320F2837x 為控制系列上的數字濾波器來抽取十分之一位流，該器件可在 78 kSPS 數據速率下實現 16 位分辨率，且動態范圍達 85 dB。
曼徹斯特編碼型 AMC1303Ex 版本的位流輸出支持單線數據和時鐘轉換，而不需要考慮接收設備的建立和保持時間要求。
AMC1303x 隔離式三角積分調制器特性
針對基于分流電阻器的電流測量進行了優化的引腳兼容系列：
±50 mV 或 ±250 mV 輸入電壓范圍
可選擇曼徹斯特編碼或未編碼比特流
可選擇 10 MHz 和 20 MHz 時鐘
出色的直流性能
失調誤差：±50 μV 或 ±100 μV（最大）
失調漂移：±1 μV/°C（最大）
增益誤差：±0.2%（最大）
增益漂移：±40 ppm/°C（最大）
瞬態抗擾度：100 kV/μs（典型值）
系統級診斷功能
相關的安全認證：
7000 VPK 增強型隔離能力，符合 DIN V VDE V 0884-11 (VDE V 0884-11): 2017-01 標準
符合 UL 1577 標準的 1 分鐘 5000 VRMS 隔離要求
CAN/CSA No. 5A 元件認可服務通知、IEC 60950-1 和 IEC 60065 終端設備標準
均在 -40°C 至 +125°C 擴展工業溫度范圍內額定運行。
AMC1303x 隔離式三角積分調制器應用
基于分流電阻器的電流檢測和隔離式電源測量：
工業電機驅動
光伏逆變器
不間斷和隔離式電源
功率因數校正電路數
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AMC1303E2510DWV | 隔離式I2C接口芯片-信號隔離芯片 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | ￥72.49789 | 在線訂購 |
 | | AMC1303M2510DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | AMC1303M2510 具有 10MHz 內部時鐘的 ±250mV 輸入、精密電流檢測增強型隔離式調制器 | ￥72.49789 | 在線訂購 |
| | AMC1303E0510DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | 在線訂購 | |
| | AMC1303M0510DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | 在線訂購 | |
| | AMC1303E2520DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | ￥77.57433 | 在線訂購 |
| | AMC1303M2520DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | ￥77.57433 | 在線訂購 |
| | AMC1303E0520DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | 在線訂購 | |
| | AMC1303M0520DWV | 混合型轉換器（ADCs+DAC）-數據轉換器 | 隔離模塊 16 b 78k CMOS，串行 8-SOIC | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

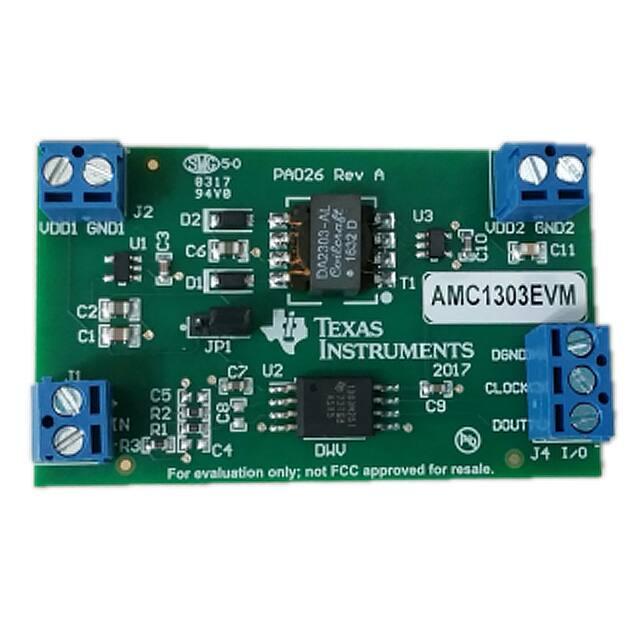

 | | AMC1303EVM | 開發板/評估板/驗證板-開發板/套件/編程器 | AMC1303 - 16 位 78k 采樣率模數轉換器 (ADC) 評估板 | 在線訂購 |
