STMicroelectronics 的 L6362A 通過單一的 3 線連接 (PHY2) 為 IO 鏈路和通用（SIO 模式）收發器實現了一種主機和設備解決方案，可支持 COM1 (4.8 kBd)、COM2 (38.4 kBd) 和 COM3 (230.4 kBd) 模式。

L6360 是一個符合 PHY2（3 線）要求的單片 IO 鏈路主機端口，支持 COM1 (4.8 kBd)、COM2 (38.4 kBd) 和 COM3 (230.4 kBd) 模式。由于允許進行高壓側、低壓側或推挽配置，C/Q0 輸出引腳的可編程能力使該器件擁有了極高的靈活性。由于具有可編程切斷電流、切斷電流延時、重啟延時以及熱關斷和自動重啟功能，使得過載和斷流問題也被考慮在內。通過一個標準 2 線 I2C 接口以及九個寄存器，L6360 與微控制器進行通訊，其中，諸如 L+ 線路、超溫、C/Q 過載、線性穩壓器欠壓和奇偶校驗等 IC 狀態和故障條件存儲在這九個寄存器中且可以進行監視。L6360 通過 PHY2（C/Q0 引腳）傳輸經由 USART（IN C/Q0 引腳）接收到的主機微控制器數據，或者把從 PHY2（C/QI 引腳）接收到的數據傳輸至 USART（OUT C/QI 引腳）。

半橋輸出級可以配置為高壓側、低壓側或推挽式，以獲得最大設計靈活性。這兩款 IC 滿足最新傳感器和致動器的所有遠程服務、標準化、功能驗證、診斷和監控要求，且適用于所有自動化系統。這些器件為智能工業（4.0 版工業革命）提供了一種緊湊、高效和耐用的解決方案。

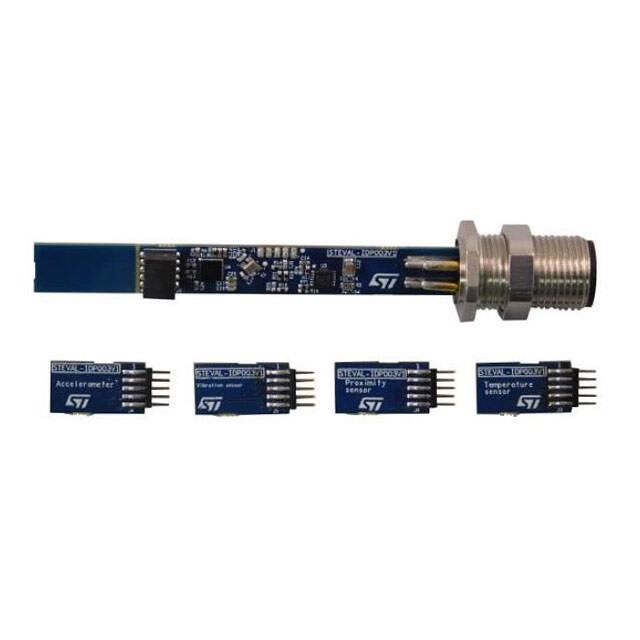

這種 IO 鏈路架構簡單。在應用級別下，ST 提供的 IO 鏈路解決方案包括：安裝 4 個 L6360 收發器的 4 端口主機評估板 STEVAL-IDP004V1 和帶有各種傳感器板的設備子套件 STEVAL-IDP003V1，具體包括一個加速計傳感器 (IIS328DQ)、接近傳感器 (VL6180X)、溫度傳感器 (STTS751) 和振動傳感器 (IIS2DH)。

STEVAL-IDP004V1 多端口評估板設計用于提供一個完整的主機單元以及多個通信接口，如 IO 鏈路、SIO 模式（標準 IO）、RS-485、CAN 和 USB 等。所有這些器件均使用降壓配置型 DC/DC 轉換器提供的低電壓基準，并由 STM32F205RBT7 Cortex? M3 微控制器控制。以下功能框圖所示為 STEVAL-IDP004V1 的主要特性。
