AZ2185 系列線性穩壓器
Diode 的 3 A 低壓差線性穩壓器（AZ2185 Series Linear Regulator）以極低的靜態電流最大限度地延長了系統運行時間
發布時間：2018-06-14

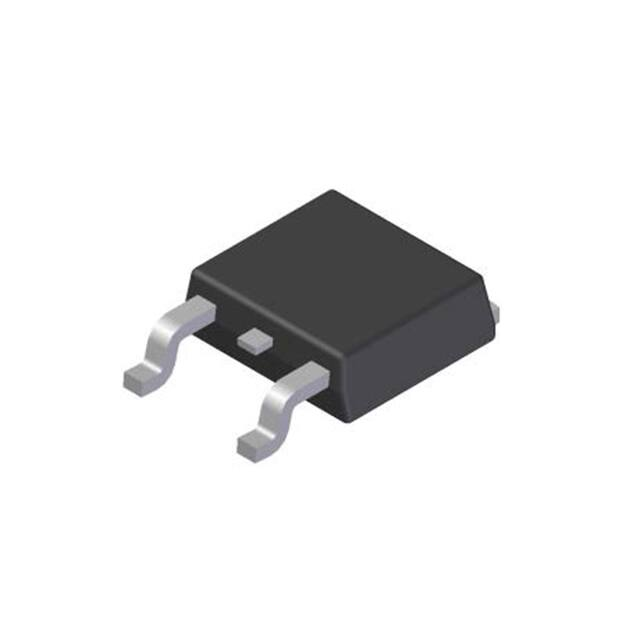

Diodes 的 AZ2185 系列是一款低壓差、正電壓穩壓器，且 3 A 負載電流時的最大壓差為 1.5 V。該器件具有低靜態電流、可調節的電流和獲得提升的負載瞬態性能。該器件內置帶隙參考電路、片上熱關斷和限流功能。AZ2185 具有可調節版本。可調節版本可以使用兩個外部電阻器設置輸出電壓。AZ2185 系列采用 TO252 標準封裝（標準）。
AZ2185 系列線性穩壓器特性
低壓差電壓：典型值為 3 A 時 1.3 V
限流和熱保護
輸出電流：3 A
限流：4.5 A
工作結溫：-40°C 至 +125°C
線路調節率：0.015％/ V（典型值）
負載調節率：0.1％/ A（典型值）
調整引腳電流：6 μA（典型值）
最低負載電流：0.3 mA（典型值）
兼容低 ESR 陶瓷電容器
完全無鉛，完全符合 RoHS 規范
無鹵素、無銻，“綠色”器件
AZ2185 系列線性穩壓器應用
高能效線性穩壓器
電池充電器
數字視頻/攝像機
用于開關電源的后置穩壓
微處理器電源
主板電源
DVD 視頻播放器
電信設備
機頂盒和網箱模塊的電源
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AZ2185D-ADJTRG1 | 線性穩壓器/LDO-電源管理 | ￥1.62165 | 在線訂購 |
