Texas Instruments LM5145 75 V 同步降壓控制器設計用于調節高輸入電壓源或受到高電壓瞬變影響的輸入軌，從而最大限度地減少對外部浪涌抑制元件的需求。高壓側開關最小導通時間為 40 ns，有助于降低降壓比，實現從 48 V 標稱輸入到低壓軌的直接降壓轉換，從而降低系統復雜性和解決方案成本。如果需要，LM5145 可在輸入電壓驟降至 6 V 期間以接近 100% 占空比持續工作，非常適合高性能工業控制、機器人、數據通信和射頻功率放大器應用。

強制 PWM (FPWM) 操作消除了頻率變化從而實現最小化 EMI，而用戶可選擇的二極管仿真功能降低了輕負載條件下的電流消耗。逐周期過流保護通過測量低壓側 MOSFET 上的電壓降或使用可選的電流檢測電阻來實現。高達 1 MHz 的可調開關頻率能與外部時鐘源同步，以消除噪聲敏感應用中的拍頻。

LM5145 電壓模式控制器以適用于標準閾值 MOSFET 的可靠 7.5 V 柵極驅動器驅動外部高壓側和低壓側 N 溝道功率開關。具有 2.3 A 灌入和 3.5 A 拉出能力的自適應定時柵極驅動器可在開關轉換期間最大限度地減少體二極管導通，從而降低開關損耗，并提高在高輸入電壓和高頻率下驅動 MOSFET 時的散熱性能。LM5145 可以通過開關穩壓器的輸出或另一個可用的電源供電，從而進一步提高效率。

相對于 SYNCOUT 內部振蕩器的 180° 異相時鐘輸出是級聯或多通道電源的理想選擇，可降低輸入電容紋波電流和 EMI 濾波器尺寸。LM5145 的附加功能包括一個可配置的軟啟動，用于故障報告和輸出監控的開漏功率良好監視器，單調啟動到預偏置負載，集成 V CC 偏置電源調節器和陰極負載二極管，外部電源跟蹤，用于可調節線路欠壓鎖定 (UVLO)、具有滯后的精密啟用輸入，打嗝模式過載保護和自動恢復熱關斷保護。

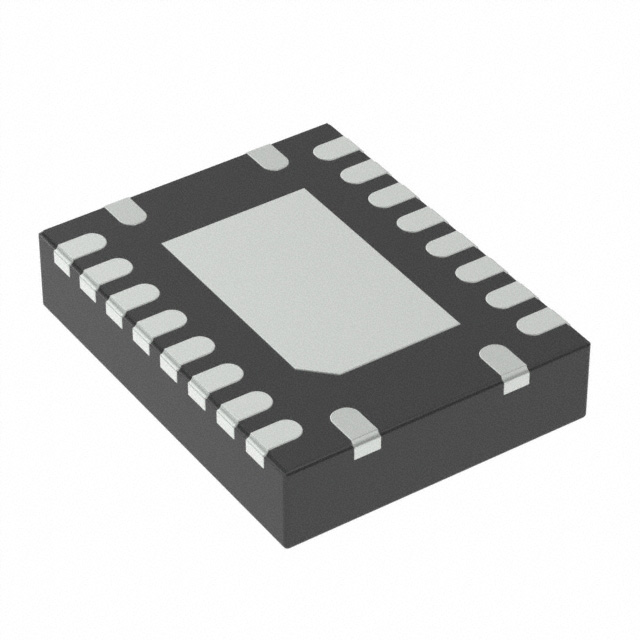

LM5145 控制器采用 3.5 mm x 4.5 mm 熱增強型 20 引腳 VQFN 封裝，可提供高壓引腳和可潤濕側翼的額外間距，用于焊接接頭角片的光學檢測。
